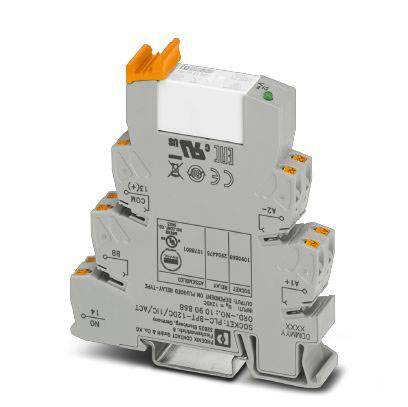

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 zatvarač
Nazivni napon
12 V/DC
Preklopni napon (maks.)
250 V DC/AC
Prebacivanje struje (maks.)
6 A
Tehnički list (PDF)
20 kom. - zaliha Njemačka
Prikaži alternative
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
28,99 €
3
4% = 1,26 €
27,73 €
5
6% = 1,77 €
27,22 €
10
7% = 2,10 €
26,89 €
25
9% = 2,48 €
26,51 €
50
10% = 2,90 €
26,09 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (28,99 € / komad)
28,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,4 W
- Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
- Minimalni prekidački napon: 12 V (pri 100 mA)
- Minimalna prekidačka struja: 100 mA (pri 12 V DC)

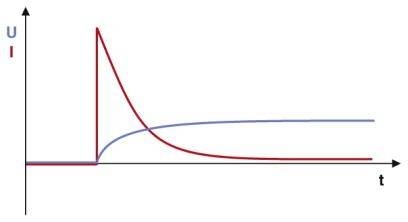

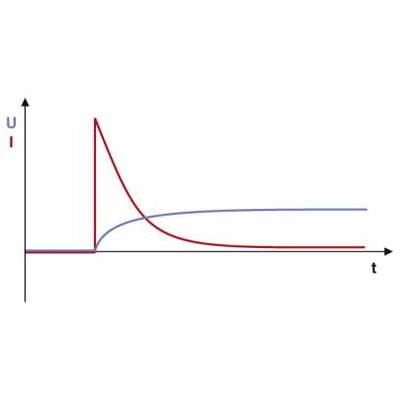

- Maksimalna struja pritiska: 80 A (za 20 ms)

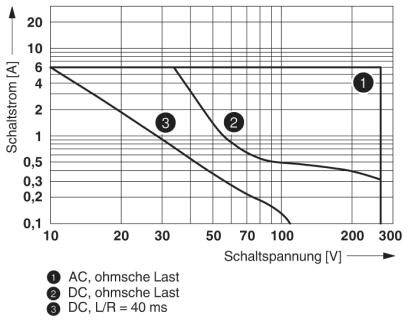

- Maksimalni kapacitet loma (ohmičko opterećenje):
- 144 W (pri 24 V DC)
- 58 W (pri 48 V DC)
- 48 W (pri 60 V DC)
- 50 W (pri 110 V DC)
- 80 W (pri 220 V DC)
- 85 W (pri 250 V DC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,2 A (pri 250 V, DC13)
- 6 A (pri 24 V, AC15)
- 6 A (pri 120 V, AC15)
- 6 A (pri 250 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
- Presjek provodnika AWG: 26 ... 14
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacija: Sigurno odvajanje, pojačana izolacija
- Kategorija prenapona: III
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 12DC/ 1IC/ACT
- Priključak
Push-In stezaljka
- Vrijeme odziva
8 ms
- Vrijeme opadanja
10 ms
- Vrsta kontakta
1 zatvarač
- Kontaktni materijal
AgSnO
- Nazivni napon
12 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Prebacivanje struje (maks.)
6 A
- Mehanički vijek trajanja
3x 107operacije
- Određene značajke
s led
vrsta relejske zaštite RT II
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Dužina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 14 x 80 mm
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač
Podatkovna tablica 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač
Upute za rad i sigurnost
Upute za rad i sigurnost 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 zatvarač
Opis
PLC-INTERFACE za velike prolazne struje, koji se sastoji od PLC-BPT ... / 1 IC / ACT osnovnog priključnog bloka s prolaznim priključkom i dodatnim minijaturnim relejem, za ugradnju na šipku NS 35 / 7,5 DIN, max. Struja struje do 130 A, 1 NO kontakta, ulazni napon 12 V DC
