Name: Phoenix Contact PLC-RPT- 24UC/21HC relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 10 A 1 prebaciva
Brand: Phoenix Contact
SKU: 2141020
Availability: InStock

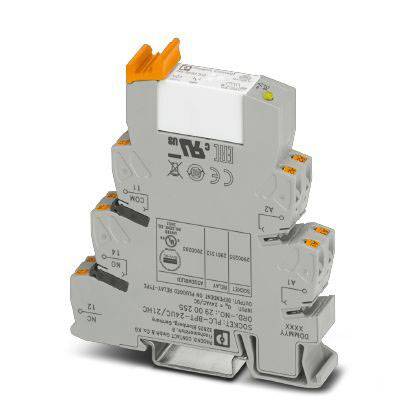

Električno relej-modul u sivoj boji s narančastim polugama, prikazuje podatke proizvođača i priključne točke na prednjoj strani.

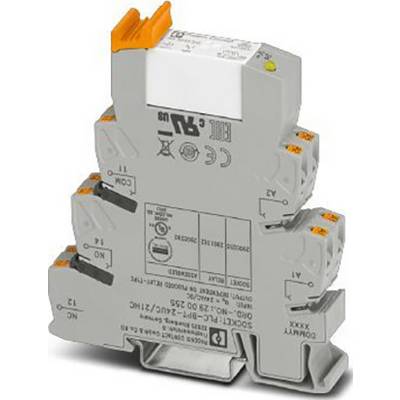

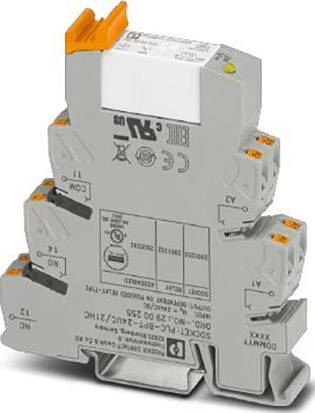

Sivi elektrotehnički preklopni ormarić s više priključnih stezaljki i narančastom ručicom, namijenjen upotrebi u električnim sklopovima.

Relejna shema s priključcima A1, A2 i sklopkama na 11, 14, 12. Dioda između A1 i A2. Grafički prikaz strujnog kruga.

Električna shema releja sa priključcima zavojnice A1 i A2, diode i kontakata 11, 12, 14.

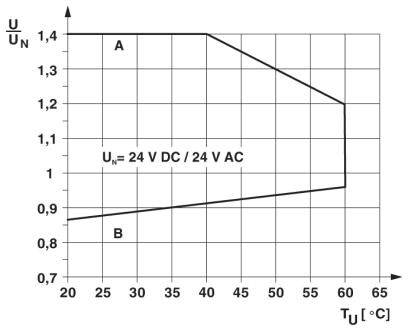

Dijagram prikazuje odnos napona U/UN u ovisnosti o temperaturi TU u stupnjevima Celzija. Kretanje od 25°C pri 0,9 do 65°C pri 1,2. UN = 24 V DC / 24 V AC.

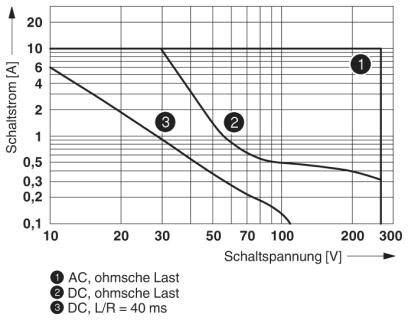

Dijagram prikazuje naponsko prebacivanje (0-300 V) i strujno prebacivanje (0-6 A) za različite terete: AC omski (1), DC omski (2), DC L/R=40 ms (3).

1/6

Vrsta ambalaže

Piece

Vrsta proizvoda

relejni modul

Vrsta kontakta

1 prebacivanje

Nazivni napon

24 V DC/AC

Preklopni napon (maks.)

250 V DC/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

3 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (26,99 € / komad)

26,99 €

uklj. PDV

Dostupno još samo 3 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Gubitak snage pri nominalnom stanju: 0,42 W
Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
Minimalni prekidački napon: 12 V DC (pri 10 mA)
Minimalna prekidačka struja: 10 mA (pri 12 V)
Maksimalna struja pritiska: 30 A (300 ms)
Maksimalni kapacitet loma (ohmičko opterećenje):
240 W (pri 24 V DC)
58 W (pri 48 V DC)
48 W (pri 60 V DC)
50 W (pri 110 V DC)
80 W (pri 220 V DC)
2500 VA (na 250 V AC)
Prekidački kapacitet:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,2 A (pri 250 V, DC13)
6 A (pri 24 V, AC15)
6 A (pri 120 V, AC15)
6 A (pri 250 V, AC15)
Instalacijski položaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
Presjek provodnika AWG: 26 ... 14
Nazivni impulsni napon: 6 kV
Izolacija: Sigurno odvajanje, pojačana izolacija
Kategorija prenapona: III

Vrsta ambalaže: Piece

Vrsta proizvoda: relejni modul

Tip: PLC-RPT- 24UC/21HC

Priključak: Push-In stezaljka

Odzivni napon (min.): 12 V/DC

Radni napon (maks.): 230 V/AC

Vrijeme odziva: 8 ms

Vrijeme opadanja: 10 ms

Vrsta kontakta: 1 prebacivanje

Kontaktni materijal: AgNi

Nazivni napon: 24 V DC/AC

Preklopni napon (maks.): 250 V DC/AC

Prebacivanje struje (maks.): 10 A

Maks. rasklopna snaga: 2500 VA

Mehanički vijek trajanja: 3x 10⁷operacije

Snažna svitka: 0.42 W

Određene značajke: s led
s ispravljačkim mostom

: vrsta relejske zaštite RT II

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dužina: 94 mm

Širina: 14 mm

Visina: 80 mm

dim.: (D x Š x V) 94 x 14 x 80 mm

Sadržaj: 1 St.

Dubina: 94 mm

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivni napon

Prebacivanje struje (maks.)

Preklopni napon (maks.)

Vrsta ambalaže

Vrsta kontakta

Phoenix Contact PLC-RPT- 24UC/21HC relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 10 A 1 prebacivanje Piece 1 St.

Kataloški br.:2141020

Dostava pet,30.10.

3 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

24 V DC/AC

10 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

26,99 €^*

Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje 10 St.

Kataloški br.:2141004

Dostava čet,12.11.

Conrad Electronic

24 V/DC

6 A

250 V DC/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact PLC-RPT- 48DC/21AU relejni modul Nazivni napon: 48 V/DC Prebacivanje struje (maks.): 50 mA 1 prebacivanje Piece 1 St.

Kataloški br.:2141021

Dostava pon,09.11.

151 kom. - zaliha NjemačkaConrad Electronic

48 V/DC

50 mA

30 V/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

24,99 €^*

Phoenix Contact PLC-RPT-120UC/21-21/EX relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 6 A 2 prebacivanje 10 St.

Kataloški br.:2141037

Dostava pon,09.11.

5 Set(ovi) - zaliha NjemačkaConrad Electronic

120 V/AC

6 A

250 V DC/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

259,00 €^*

Phoenix Contact PLC-RSC- 24DC/21-21/EX relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 6 A 2 prebacivanje Piece 10 St.

Kataloški br.:2141049

Dostava pon,09.11.

98 Set(ovi) - zaliha NjemačkaConrad Electronic

24 V/DC

6 A

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact PLC-RSC-120UC/21-21/EX relejni modul Nazivni napon: 120 V/AC Prebacivanje struje (maks.): 6 A 2 prebacivanje Piece 10 St.

Kataloški br.:2140991

Dostava pet,30.10.

8 Set(ovi) - zaliha NjemačkaConrad Electronic

120 V/AC

6 A

250 V DC/AC

Piece

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

229,99 €^*

Phoenix Contact PLC-RSC-12DC/21/EX relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje Piece 10 St.

Kataloški br.:2140977

Dostava pon,09.11.

177 Set(ovi) - zaliha NjemačkaConrad Electronic

12 V/DC

6 A

250 V DC/AC

Piece

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2141020 Phoenix Contact PLC-RPT- 24UC/21HC relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 10 A 1 prebaciva

Upute za rad i sigurnost

Upute za rad i sigurnost 2141020 Phoenix Contact PLC-RPT- 24UC/21HC relejni modul Nazivni napon: 24 V DC/AC Prebacivanje struje (maks.): 10 A 1 prebaciva

Opis

Učinkovita veza s kabliranjem sustava pomoću V8 adaptera. Svi uobičajeni ulazni naponi od 12 V DC do 230 V AC. Dug električni vijek zahvaljujući relejima od 16 A.

Ovaj tekst je strojno preveden.
