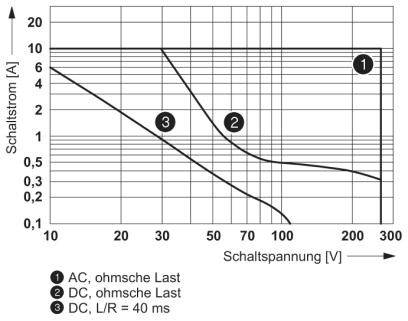

![Dijagram prikazuje preklopnu struju [A] u odnosu na preklopni napon [V]; krivulje za AC omski teret, DC omski teret i DC L/R=40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

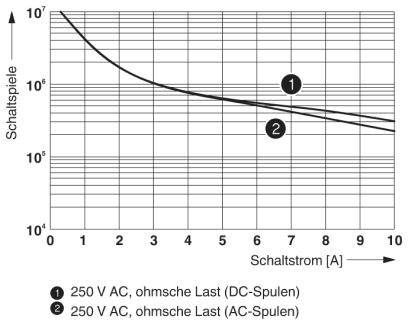

![Dijagram: Vijek trajanja sklopki. Osi: Broj uključenja/isključenja (vertikalno), Struja uključenja [A] (horizontalno). Dvije krivulje za 250 V AC, omsko opterećenje. Krivulja 1: DC zavojnice; Krivulja 2: AC zavojnice.](https://asset.conrad.com/media10/isa/160267/c1/-/hr/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Slika slična

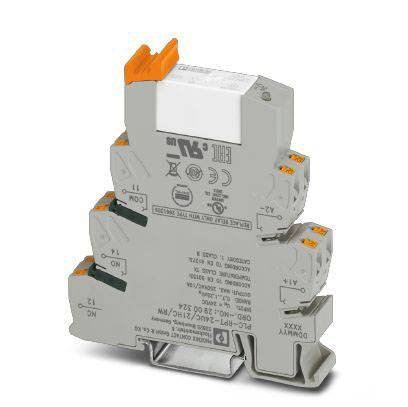

Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 10 A 1 prebaciva
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Nazivni napon
24 V/DC
Preklopni napon (maks.)
250 V DC/AC
Prebacivanje struje (maks.)
10 A
Tehnički list (PDF)
4 kom. - zaliha Njemačka
Prikaži alternative
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
81,99 €
3
3% = 2,27 €
79,72 €
5
4% = 3,18 €
78,81 €
10
5% = 3,79 €
78,20 €
25
5% = 4,47 €
77,52 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (81,99 € / komad)
81,99 €
sa PDV-om
Dostupno još samo 4 kom. - zaliha Njemačka
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,48 W
- Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena.)
- Minimalni prekidački napon: 12 V (pri 10 mA)
- Minimalna prekidačka struja: 10 mA (pri 12 V)
- Maksimalna struja pritiska: 30 A (300 ms)
- Maksimalni kapacitet loma (ohmičko opterećenje):
- 240 W (pri 24 V DC)
- 20 W (pri 48 V DC)
- 18 W (pri 60 V DC)
- 23 W (pri 110 V DC)
- 40 W (pri 220 V DC)
- 1500 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (24 V (DC13))
- 0,2 A (220 V (DC13))
- 6 A (230 V (AC 15))
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
- Presjek provodnika AWG: 26 ... 14
- Nazivni napon izolacije: 250 V AC
- Nazivni impulsni napon: 6 kV
- Izolacija: osnovna izolacija
- Kategorija prenapona: III
- Vrsta proizvoda
relejni modul
- Tip
PLC-RPT- 24UC/21HC/RW
- Priključak
Push-In stezaljka
- Vrijeme odziva
5 ms
- Vrijeme opadanja
11 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi
- Nazivni napon
24 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Prebacivanje struje (maks.)
10 A
- Mehanički vijek trajanja
3x 107operacije
- Određene značajke
s led
RT III
- Maks. temperatura
+70 °C
- Min. temperatura
-40 °C
- Dužina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 14 x 80 mm
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 10 A 1 prebaciva
Podatkovna tablica 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 10 A 1 prebaciva
Upute za rad i sigurnost
Upute za rad i sigurnost 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivni napon: 24 V/DC Prebacivanje struje (maks.): 10 A 1 prebaciva
Opis
Certificirano prema EN 50155. Otpornost na vibracije i udarce prema EN 50155. Sigurno odvajanje u skladu s DIN EN 50178 između namota i kontakta.
