Slika slična

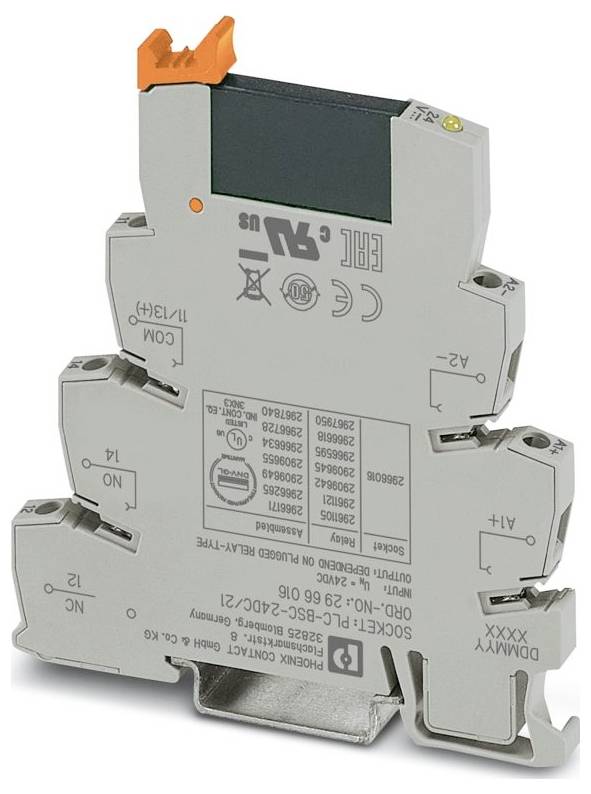

Phoenix Contact PLC-OSC- 24DC/ 48DC/100 poluvodički relej 1 zatvarač Piece 10 St.
Vrsta ambalaže
Piece
Vrsta proizvoda
poluvodički relej
Vrsta kontakta
1 zatvarač
Preklopni napon (maks.)
48 V DC/AC
Tip
PLC-OSC- 24DC/ 48DC/100
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
207 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (229,99 € / komad)
229,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,6 Nm ... 0,8 Nm
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1,5 mm² (dvostruka ferula za kraj žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 6,2 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 70 °C
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,2 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 19,2 V DC ... 28,8 V istosmjerne struje
- Tipično vrijeme uključivanja: 20 µs (pri UN)
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni sklop: Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od prenapona
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Raspon izlaznog napona: 3 V DC ... 48 V DC
- Primjena: Univerzalna
- Izolacijska svojstva: Norme / Propisi: Izolacijska svojstva: Norme / Propisi
- Izolacija: Osnovna izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 13. siječnja 2026.
- Ispitni napon (ulaz/izlaz): 2,5 kV (50 Hz, 1 min., ulaz/izlaz)
- Nazivni ulazni napon UN: 24 V DC
- Nazivni napon (priključeni poluprovodnički relej): 24 V DC
- Raspon ulaznog napona u odnosu na UN: 0,8 ... 1,2
- Prag preklapanja signala "0" u odnosu na UN: ≤ 0,4
- Prag preklapanja signala "1" u odnosu na UN: ≥ 0,8
- Tipična ulazna struja na UN: 8,5 mA
- Tipično vrijeme isključivanja: 300 µs (pri UN)
- Indikator radnog napona: žuta LED
- Frekvencija prijenosa: 300 Hz
- Konfiguracija kontakta: 1 normalno otvoreni kontakt
- Vrsta digitalnog izlaza: elektronički
- Maksimalna kontinuirana struja: 100 mA
- Pad napona pri maksimalnoj kontinuiranoj struji: ≤ 1 V
- Izlazni krug: 2-žilni, bez uzemljenja
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Standardi / Propisi: Standardi / Propisi
- Vrsta kontakta: Signalni kontakt
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Vrsta ambalaže
Piece
- Vrsta proizvoda
poluvodički relej
- Tip
PLC-OSC- 24DC/ 48DC/100
- Priključak
vijak
- Odzivni napon (min.)
19.2 V/DC
- Radni napon (maks.)
28.8 V/DC
- Vrijeme odziva
20 µs
- Vrijeme opadanja
300 µs
- Vrsta kontakta
1 zatvarač
- Preklopni napon (maks.)
48 V DC/AC
- Maks. rasklopna snaga
4.8 W
- Određene značajke
s polaritetnom diodom za zaokretanje
- Maks. temperatura
60 °C
- Min. temperatura
-25 °C
- Dubina
94 mm
- Dužina
94 mm
- Širina
6.2 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 6.2 x 80 mm
- Sadržaj
10 St.
- Ulazni napon
19,2-28,8 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 poluvodički relej 1 zatvarač Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 poluvodički relej 1 zatvarač Piece 10 St.
Opis
PLC sučelje, sastoji se od osnovnog terminalnog bloka PLC-BSC.../21 s vijčanim priključkom i utičnog minijaturnog poluvodičkog releja, za montažu na DIN šinu NS 35/7,5, 1 normalno otvoreni kontakt, ulaz: 24 V DC, izlaz: 3-48 V DC/100 mA
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
