Elektromehanika Releji Releji za tiskane pločice, priključni releji

Phoenix Contact REL-OR3/LDP-220DC/3X21 relej 220 V/DC 10 A 3 prebacivanje 1 St. Piece

EAN:
Šifra proizvođača:
Kataloški br.:

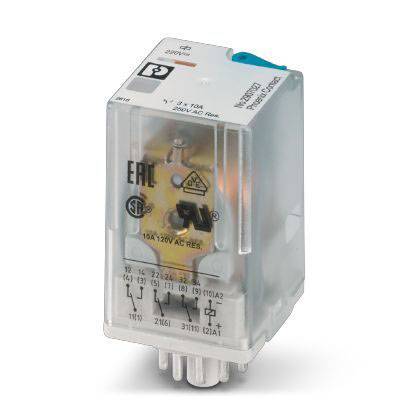

Prozirni relej s vidljivim sklopnim kontaktima i tehničkim simbolima. Pogodan za 10A/120V AC. EAC- i UL-certificiran.
Slika slična
Prozirni relej s vidljivim sklopnim kontaktima i tehničkim simbolima. Pogodan za 10A/120V AC. EAC- i UL-certificiran.

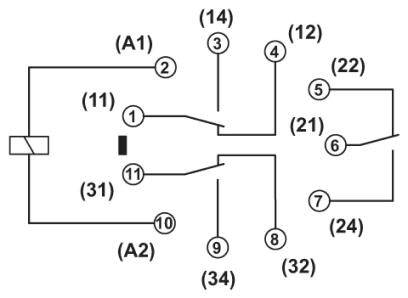

Električki dijagram simbola sa sklopkama i priključcima, numeriran od (1) do (34), prikazuje povezivanja i smjer protoka.

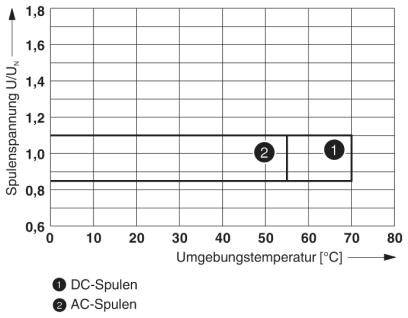

'Dijagram napona zavojnice U/UN u odnosu na okolnu temperaturu u stupnjevima Celzija za DC- (1) i AC-zavojnice (2). AC-zavojnice stabilne do 55°C, DC-zavojnice do 70°C.'
1/3
Slika slična
Vrsta ambalaže
Piece
Vrsta proizvoda
relej
Nazivni napon svitka
220 V/DC
Vrsta kontakta
3 prebacivanje
Preklopni napon (maks.)
250 V DC/AC
Tehnički list (PDF)
European union
Phoenix Contact
Dostava sri, 14.10.

109 kom. - zaliha Njemačka

količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
18,99 €
3
5% = 0,94 €
18,05 €
5
7% = 1,32 €
17,67 €
10
9% = 1,66 €
17,33 €
25
10% = 1,85 €
17,14 €
50
11% = 2,17 €
16,82 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €

Broj

Ukupno (18,99 € / komad)
18,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Često se kupuje zajedno

Istaknuti proizvodi i detalji

Phoenix Contact REL-OR3/LDP-220DC/3X21 relej 220 V/DC 10 A 3 prebacivanje 1 St. Piece

Više informacija

Tehnički podaci

  • Stupanj zaštite: RT I
  • Tipična ulazna struja na UN: 8 mA
  • Minimalni prekidački napon: 10 V (pri 24 mA)
  • Minimalna prekidačka struja: 10 mA (pri 24 V)
  • Maksimalna struja pritiska: 30 A (20 ms. Normalno otvoreno)
  • Maksimalni kapacitet loma (ohmičko opterećenje):
  • 240 W (pri 24 V DC)
  • 108 W (pri 60 V DC)
  • 52 W (pri 110 V DC)
  • 48 W (pri 220 V DC)
  • Minimalna prekidačka snaga: 0,24 W
  • Nazivni impulsni napon: 4 kV
  • Izolacija: osnovna izolacija
  • Stupanj zagađenja: 3
  • Kategorija prenapona: III
Vrsta ambalaže

Piece

Vrsta proizvoda

relej

Tip

REL-OR3/LDP-220DC/3X21

Nazivni napon svitka

220 V/DC

Odzivni napon (min.)

132 V/DC

Radni napon (maks.)

176 V/DC

Vrsta kontakta

3 prebacivanje

Kontaktni materijal

AgNi

Preklopni napon (maks.)

250 V DC/AC

Prebacivanje struje (maks.)

10 A

Maks. rasklopna snaga

240 W

Priključak

utični priključak

Izoalcijski napon

250 V/AC

Vrijeme odziva

18 ms

Vrijeme opadanja

7 ms

Mehanički vijek trajanja

1x 107operacije

Određene značajke

utični

Min. temperatura

-40 °C

Maks. temperatura

+70 °C

Širina

35 mm

Visina

35 mm

Dubina

54.4 mm

dim.

(Š x V x D) 35 x 35 x 54.4 mm

Sadržaj

1 St.

RoHS-konforno

Da

UKCA

nije bitno

Varijante(Sve stavke su sa PDV-om, plus dostava)

Priključak
Preklopni napon (maks.)
Prebacivanje struje (maks.)
Vrsta kontakta
Nazivni napon svitka

Phoenix Contact REL-IR2/LDP- 12DC/2X21 relej 12 V/DC 12 A 2 prebacivanje 10 St.
Phoenix Contact REL-IR2/LDP- 12DC/2X21 relej 12 V/DC 12 A 2 prebacivanje 10 St.

2225500


utični priključak
250 V DC/AC
12 A
2 prebacivanje
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 relej 24 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 relej 24 V/DC 12 A 2 prebacivanje 10 St. Piece

2225501


utični priključak
250 V DC/AC
12 A
2 prebacivanje
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 relej 48 V/DC 12 A 2 prebacivanje 10 St.
Phoenix Contact REL-IR2/LDP- 48DC/2X21 relej 48 V/DC 12 A 2 prebacivanje 10 St.

2225502


utični priključak
250 V DC/AC
12 A
2 prebacivanje
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 relej 60 V/DC 12 A 2 prebacivanje 10 St. Piece

2225503


utični priključak
250 V DC/AC
12 A
2 prebacivanje
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 relej 110 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 relej 110 V/DC 12 A 2 prebacivanje 10 St. Piece

2225504


utični priključak
250 V DC/AC
12 A
2 prebacivanje
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 relej 125 V/DC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 relej 125 V/DC 12 A 2 prebacivanje 10 St. Piece

2225505


utični priključak
250 V DC/AC
12 A
2 prebacivanje
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 relej 24 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 relej 24 V/AC 12 A 2 prebacivanje 10 St. Piece

2225507


utični priključak
250 V DC/AC
12 A
2 prebacivanje
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 relej 120 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L-120AC/2X21 relej 120 V/AC 12 A 2 prebacivanje 10 St. Piece

2225508


utični priključak
250 V DC/AC
12 A
2 prebacivanje
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 relej 230 V/AC 12 A 2 prebacivanje 10 St. Piece
Phoenix Contact REL-IR2/L-230AC/2X21 relej 230 V/AC 12 A 2 prebacivanje 10 St. Piece

2225509


utični priključak
250 V DC/AC
12 A
2 prebacivanje
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU relej 12 V/DC 50 mA 4 prebacivanje 10 St. Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU relej 12 V/DC 50 mA 4 prebacivanje 10 St. Piece

2225510


utični priključak
30 V/AC
50 mA
4 prebacivanje
12 V/DC

Dokumenti i preuzimanja

Podatkovna tablica

European union

Podatkovna tablica 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 relej 220 V/DC 10 A 3 prebacivanje 1 St. Piece

Podatkovna tablica 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 relej 220 V/DC 10 A 3 prebacivanje 1 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2225679 Phoenix Contact REL-OR3/LDP-220DC/3X21 relej 220 V/DC 10 A 3 prebacivanje 1 St. Piece

Opis

Utični oktalni relej s kontaktima za napajanje, 3 preklopna kontakta, ispitnim gumbom, indikatorom položaja mehaničkog prekidača, naponom zavojnice: 220 V DC, odzivnim naponom na 23 ° C bez prethodnog uzbuđenja ≥ 60% ...  80% nazivnog napona (≥ 132 V DC ... ≤ 176 V istosmjernog napona)

Ovaj tekst je strojno preveden.

Opis

Utični oktalni relej s kontaktima za napajanje, 3 preklopna kontakta, ispitnim gumbom, indikatorom položaja mehaničkog prekidača, naponom zavojnice: 220 V DC, odzivnim naponom na 23 ° C bez prethodnog uzbuđenja ≥ 60% ...  80% nazivnog napona (≥ 132 V DC ... ≤ 176 V istosmjernog napona)

Ovaj tekst je strojno preveden.
