Phoenix Contact PLC-RSC-12DC/21/EX relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
relejni modul
Vrsta kontakta
1 prebacivanje
Nazivni napon
12 V/DC
Preklopni napon (maks.)
250 V DC/AC
Tehnički list (PDF)
192 Set(ovi) - zaliha Njemačka
količina (Set(ovi) - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
174,99 €
3
2% = 4,27 €
170,72 €
5
3% = 5,97 €
169,02 €
10
4% = 7,10 €
167,89 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj (Veličina pakiranja 10 St.)
Ukupno (17,50 € / komad)
174,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Gubitak snage pri nominalnom stanju: 0,18 W
- Maksimalni prekidački napon: 250 V AC / DC (za napone veće od 250 V (L1, L2, L3) između istih terminala susjednih modula, PLC-ATP razdvajajuća ploča mora biti postavljena. Tada se potencijalno premošćivanje vrši s FBST 8-PLC ... ili ... FBST 500 ...)
- Minimalni prekidački napon: 5 V (pri 100 mA)
- Minimalna prekidačka struja: 10 mA (pri 12 V)
- Maksimalna struja pritiska: 10 A (4 s)

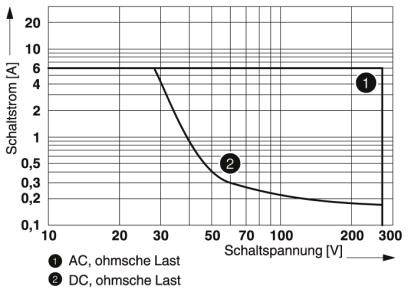

- Maksimalni kapacitet loma (ohmičko opterećenje):
- 140 W (pri 24 V DC)
- 20 W (pri 48 V DC)
- 18 W (pri 60 V DC)
- 23 W (pri 110 V DC)
- 40 W (pri 220 V DC)
- 1500 VA (na 250 V AC)
- Prekidački kapacitet:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,1 A (pri 220 V, DC13)
- 3 A (pri 24 V, AC15)
- 3 A (pri 120 V, AC15)
- 3 A (pri 230 V, AC15)
- Instalacijski položaj: bilo koji
- Upute za ugradnju: mogu se dodavati bez razmaka
- Duljina trake: 8 mm
- Presjek konduktora kruti: 0,14 mm² ... 2,5 mm²
- Presjek provodnika fleksibilan: 0,14 mm² ... 2,5 mm²
- Presjek provodnika AWG: 26 ... 14
- Kategorija prenapona: III
- Vrsta ambalaže
Piece
- Vrsta proizvoda
relejni modul
- Tip
PLC-RSC-12DC/21/EX
- Priključak
vijak
- Radni napon (maks.)
12 V/DC
- Vrijeme odziva
5 ms
- Vrijeme opadanja
8 ms
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgSnO
- Nazivni napon
12 V/DC
- Preklopni napon (maks.)
250 V DC/AC
- Prebacivanje struje (maks.)
6 A
- Maks. rasklopna snaga
1500 VA
- Mehanički vijek trajanja
2x 107operacije
- Snažna svitka
0.18 W
- Određene značajke
s led
sa supresorskom diodom
s polaritetnom diodom za zaokretanje
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-20 °C
- Dužina
94 mm
- Širina
6.2 mm
- Visina
80 mm
- dim.
(D x Š x V) 94 x 6.2 x 80 mm
- Sadržaj
10 St.
- Dubina
94 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2140977 Phoenix Contact PLC-RSC-12DC/21/EX relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje
Podatkovna tablica 2140977 Phoenix Contact PLC-RSC-12DC/21/EX relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje
Upute za rad i sigurnost
Upute za rad i sigurnost 2140977 Phoenix Contact PLC-RSC-12DC/21/EX relejni modul Nazivni napon: 12 V/DC Prebacivanje struje (maks.): 6 A 1 prebacivanje
Opis

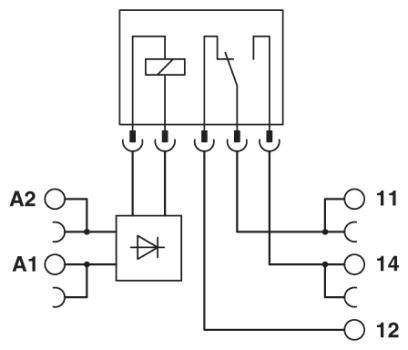

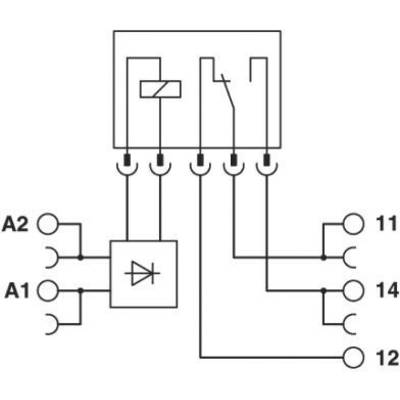

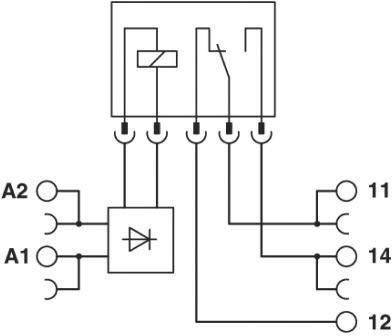

PLC-INTERFACE, sastoji se od osnovnog priključnog bloka montiranog na DIN šinu od 6,2 mm sa vijčanim priključkom i minijaturnim utikačem koji se može priključiti s 6A strujnim kontaktom, 1 kontaktom za prebacivanje, ulaznim naponom 12 V DC. Odobreno prema ATEX / IECEx (zona 2) i ex-Zone klase I, Div. drugo
