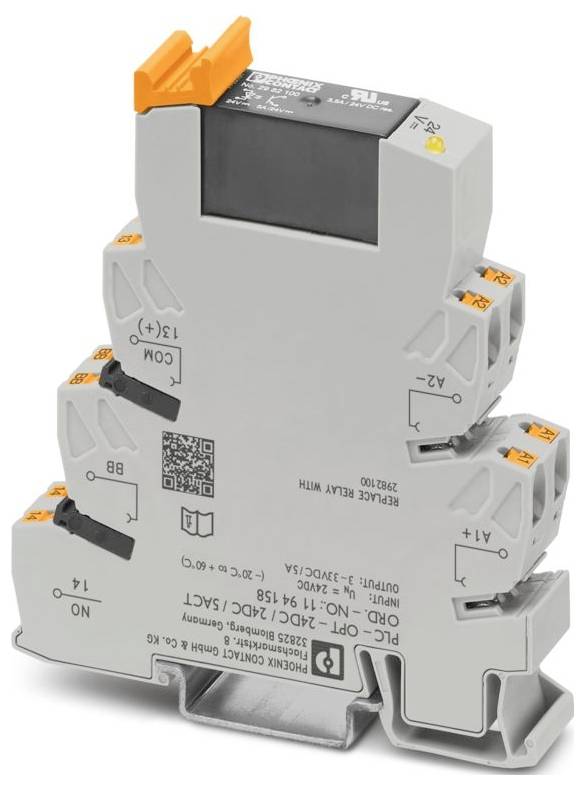

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT poluvodički relej 1 zatvarač Piece 10 St.
Vrsta ambalaže
Piece
Vrsta proizvoda
poluvodički relej
Vrsta kontakta
1 zatvarač
Preklopni napon (maks.)
33 V/DC
Tip
PLC-OPT- 24DC/ 24DC/ 5/ACT
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
313 Set(ovi) - zaliha Njemačka
Broj (Veličina pakiranja 10 St.)
Ukupno (415,00 € / komad)
415,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: PLC-INTERFACE
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (ferula s jednim koncem žice); 2x 0,5 mm² ... 1 mm² (završna ferula TWIN žice)
- Presjek krutog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek vodiča AWG: 26 ... 14
- Širina: 14 mm
- Visina: 80 mm
- Dubina: 94 mm
- Boja: siva (RAL 7042)
- Uvjeti okoline: Uvjeti okoline
- Temperatura okoline (radna): -20 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 70 °C
- Standardi/propisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- Identifikacija: ISA-S71.04. G3 Grupa za teške uvjete; EN 60068-2-60
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,22 W
- Način rada: 100% ED
- CE: CE
- Certifikat: TAE0000196
- Raspon ulaznog napona: 19,2 V DC ... 28,8 V istosmjerne struje
- Tipično vrijeme uključivanja: 20 µs
- Upute za sastavljanje: mogu se spojiti bez razmaka
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
- Zaštitni sklop: Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od prenapona
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Ispitivanje onečišćujućih plinova: Ispitivanje onečišćujućih plinova
- Raspon izlaznog napona: 3 V DC ... 33 V DC
- Primjena: Izlazna funkcija
- Maksimalna udarna struja: 15 A (10 ms)
- Izolacija: Osnovna izolacija
- Status održavanja podataka: Status održavanja podataka
- Datum zadnjeg ažuriranja podataka: 15.09.2025.
- Ispitni napon (ulaz/izlaz): 2,5 kV (50 Hz, 1 min., ulaz/izlaz)
- Nazivni ulazni napon UN: 24 V DC
- Nazivni napon (priključeni poluprovodnički relej): 24 V DC
- Raspon ulaznog napona u odnosu na UN: 0,8 ... 1,2
- Tipična ulazna struja na UN: 9 mA
- Tipično vrijeme isključivanja: 400 µs
- Indikator radnog napona: žuta LED
- Frekvencija prijenosa: 300 Hz
- Konfiguracija kontakta: 1 normalno otvoreni kontakt
- Vrsta digitalnog izlaza: elektronički
- Maksimalna kontinuirana struja: 5 A (vidi krivulju smanjenja snage)
- Pad napona pri maksimalnoj kontinuiranoj struji: ≤ 200 mV
- Izlazni krug: 2-žilni, bez uzemljenja
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- UKCA: UKCA
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: D
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 100 V DC
- Nazivni izlazni napon: 24 V DC
- Nazivni impulsni napon: 1,5 kV
- Zaštita od prenapona:> 33 V istosmjerne struje
- Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova: Izolacijska svojstva: Zračne i puzne udaljenosti između strujnih krugova
- Zračne i puzne udaljenosti između strujnih krugova: Zračne i puzne udaljenosti između strujnih krugova
- Prag preklapanja "1" napon signala:> 16,7 V
- Prag preklapanja "0" napon signala:< 10,7 V
- Vrsta ambalaže
Piece
- Vrsta proizvoda
poluvodički relej
- Tip
PLC-OPT- 24DC/ 24DC/ 5/ACT
- Priključak
Push-in priključak s oprugom
- Odzivni napon (min.)
19.2 V/DC
- Radni napon (maks.)
28.8 V/DC
- Vrijeme odziva
20 µs
- Vrijeme opadanja
400 µs
- Vrsta kontakta
1 zatvarač
- Preklopni napon (maks.)
33 V/DC
- Određene značajke
utični
- Maks. temperatura
60 °C
- Min. temperatura
-20 °C
- Dubina
94 mm
- Širina
14 mm
- Visina
80 mm
- dim.
(Š x V x D) 14 x 80 x 94 mm
- Sadržaj
10 St.
- Ulazni napon
19,2-28,8 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT poluvodički relej 1 zatvarač Piece 10 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT poluvodički relej 1 zatvarač Piece 10 St.
Opis
PLC sučelje za izlazne funkcije, sastoji se od osnovnog terminalnog bloka PLC-BSC.../ACT s push-in priključkom i utičnog minijaturnog poluvodičkog releja, za montažu na DIN šinu NS 35/7,5, 1 normalno otvoreni kontakt, ulaz: 24 V DC, izlaz: 3 ... 33 V DC/5 A
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
