Name: Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 modul strujnog transformatora Primarna struja 4000 A Sekundarna struj
Brand: Phoenix Contact
SKU: 2209003
Availability: BackOrder

Elektronički uređaj sa žutim kabelom i priključkom, prikazuje elektronički povezni sustav za industrijske primjene.

Slika slična

Tehnički list (PDF)

Dostava pon,26.10.

36 kom. - zaliha Njemačka

Prikaži alternative

Broj

kom. - zaliha Njemačka

Ukupno (515,00 € / komad)

515,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact PACT RCP-4000A-1A-D140-10M modul strujnog transformatora Primarna struja 4000 A Sekundarna struja 1 A Ø provoda vodiča:140 mm 1 St.

Ulazna struja 4000 A
Izlazna struja 1 A
Ø provoda vodiča 140 mm

Tehnički podaci

Vrsta priključka: vijak
Temperatura okoline (rad): -30 ° C - +80 ° C (mjerni svitak), -20 ° C - +70 ° C (odašiljač)
Mjerna zavojnica klase zaštite: IP67
Odašiljač klase zaštite: IP20
Materijal kućišta: PC
Materijal zavojnice: Elastollan
Presjek provodnika: 0,2 mm² - 2,5 mm²
Presjek provodnika AWG: 24 - 14
Duljina trake: 7 mm
Navojni navoj: M3
Nazivni napon izolacije: 1000 V / AC (rms CAT III), 600 V AC (rms CAT IV)
Nazivni napon napajanja: 24 V / DC
Maksimalna potrošnja struje: 190 mA
Primljena snaga: 4 W
Raspon mjerenja frekvencije: 40 Hz - 20000 Hz
Ulazni signal: 100 mV
Ulazna impedancija: 27 kΩ (najmanji mjerni raspon)
Izlazni signal: 100 mV
Struja izlaznog signala: 0 A AC - 1 A
Opterećenje: 0 Ω - 1,5 Ω
Duljina mjerne zavojnice: 450 mm
Promjer mjerne zavojnice: 8,3 mm
Duljina signalne linije: 10000 mm
Naziv veze: strana odašiljača
Moment zatezanja: 0,5 Nm - 0,6 Nm

Vrsta proizvoda: modul strujnog transformatora

Primarna struja: 4000 A

Sekundarna struja: 1 A

: 1.5 VA

Ø provoda vodiča: 140 mm

Tip: PACT RCP-4000A-1A-D140-10M

dim.: (D x Š x V) 70.4 x 22.5 x 85 mm

Izlazna struja: 1 A

Ulazna struja: 4000 A

Kategorija mjerenja: CAT IV 600 V

Širina: 22.5 mm

Visina: 85 mm

Dužina: 70.4 mm

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Primarna struja

Snaga

Ø provoda vodiča

Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 modul strujnog transformatora Primarna struja 4000 A Sekundarna struja 1 A Ø provoda vodiča:140 mm 1 St.

Kataloški br.:2209003

Dostava pon,26.10.

36 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

4000 A

1.5 VA

140 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

515,00 €^*

Phoenix Contact PACT MCR-V2-4012-70-400-1A-1 2905883 modul strujnog transformatora Primarna struja 400 A Sekundarna struja 1 A Vodilica kablova (V x Š):12 x 40 mm Ø provoda vodiča:33 mm 1 St.

Kataloški br.:2225648

Dostava pon,26.10.

23 kom. - zaliha NjemačkaConrad Electronic

400 A

5 VA

33 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

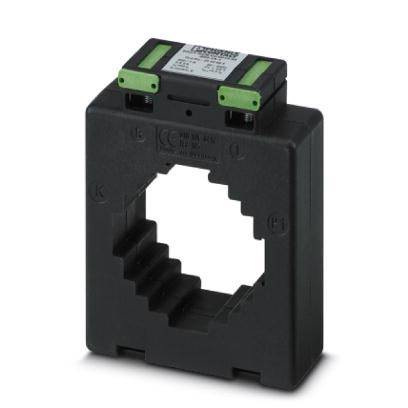

Phoenix Contact PACT MCR-V2-6015-85-800-1A-1 2905885 modul strujnog transformatora Primarna struja 800 A Sekundarna struja 1 A Vodilica kablova (V x Š):15 x 60 mm Ø provoda vodiča:52 mm utična montaža 1 St.

Kataloški br.:2225649

Dostava uto,08.12.

Conrad Electronic

800 A

2.5 VA

52 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 modul strujnog transformatora Primarna struja 4000 A Sekundarna struja 1 A Ø provoda vodiča:190 mm 1 St.

Kataloški br.:2225792

Dostava čet,29.10.

Conrad Electronic

4000 A

1.5 VA

190 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

575,00 €^*

Phoenix Contact PACT RCP-4000A-1A-D95-10M 2910326 modul strujnog transformatora Sekundarna struja 1 A 1 St.

Kataloški br.:2225791

Dostava čet,29.10.

Conrad Electronic

1.5 VA

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

575,00 €^*

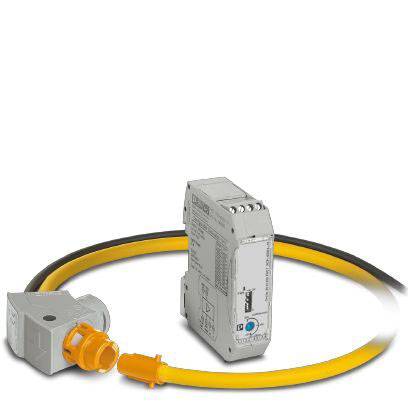

Phoenix Contact PACT RCP-4000A-1A-D95-5M 2910325 modul strujnog transformatora Primarna struja 4000 A Sekundarna struja 1 A Ø provoda vodiča:95 mm 1 St.

Kataloški br.:2225790

Dostava čet,29.10.

Conrad Electronic

4000 A

1.5 VA

95 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

535,00 €^*

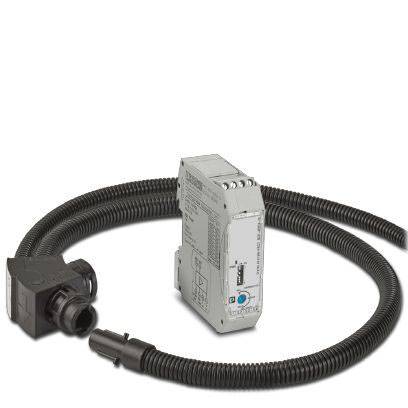

Phoenix Contact PACT RCP-4000A-1A-D190-3M-UV 1033485 modul strujnog transformatora Primarna struja 4000 A Sekundarna struja 1 A Ø provoda vodiča:190 mm 1 St.

Kataloški br.:2209004

Nije dostupno

Conrad Electronic

4000 A

1.5 VA

190 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

905,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209003 Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 modul strujnog transformatora Primarna struja 4000 A Sekundarna struj

Upute za rad i sigurnost

Upute za rad i sigurnost 2209003 Phoenix Contact PACT RCP-4000A-1A-D140-10M 1033483 modul strujnog transformatora Primarna struja 4000 A Sekundarna struj

Opis

Set koji se sastoji od predajnika 1 A i svitka Rogowski sa signalnom linijom. Dužina svitka Rogowski: 450 mm, promjer: 140 mm. Duljina signalne linije: 10 m. Zavojnica Rogowski mjeri izmjeničnu struju od sabirnica i dalekovoda.
