Name: Bender CTAC20 B98110005 mjerni transformator Primarna struja 63 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):20
Brand: Bender
SKU: 2372855
Availability: InStock

Žuti strujni transformator marke Bender, model CTAC. Koristi se za mjerenje i nadzor električnih struja u sustavima.

Slika slična

Tehnički list (PDF)

Dostava čet,15.10.

11 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (114,99 € / komad)

134,99 €

-15 %

114,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Bender CTAC20 mjerni transformator Primarna struja 63 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):20 x 20 mm Ø provoda vodiča:20 mm 1 St.

Ulazna struja 63 A
Izlazna struja 0.0167 A
Ø provoda vodiča 20 mm

Tehnički podaci

Nazivni napon: 800 V
Kategorija prenapona: III
Nazivni udarni napon / stupanj zagađenja: 8 kV / 3
Krug mjernog transformatora struje CTAC ...
Primarna nazivna diferencijalna struja: 10 A.
Sekundarna nazivna zaostala struja: 0,0167 A
Nazivni omjer Kn: 10 / 0,0167 A
Nazivno opterećenje: max 180 Ω
Nazivna snaga: 0,05 VA
Nazivna toplinska zaostala struja Icth: 30 A
Nazivna toplinska kratkotrajna struja Ith: 60 x Icth = 2,4 kA / 1 s
Nazivna vršna struja Idyn: 2,5 x Ith = 6,0 kA / 40 ms
Nazivna struja I
CTAC20 pri IΔn ≥ 30 mA 40 A
CTAC20 pri IΔn ≥ 300 mA 63 A
Priključak tipa MSTB 2.5 / 2-ST-5.08
Proizvođač Phoenix Contact
Vijačni priključci tipa povezivanja
Radna temperatura -25… + 70 ° C
Stupanj zaštite, ugrađene komponente (DIN EN 60529) IP40
Stezaljke klase zaštite (DIN EN 60529) IP20
Klasa zapaljivosti UL94 V-0

Vrsta proizvoda: mjerni transformator

Primarna struja: 63 A

Sekundarna struja: 0.0167 A

: 0.05 VA

Ø provoda vodiča: 20 mm

Tip: CTAC20

dim.: (D x Š x V) 60 x 75 x 82 mm

Izlazna struja: 0.0167 A

Ulazna struja: 63 A

Vodilica kablova (Š): 20 mm

Vodilica kablova (V x Š): 20 x 20 mm

Vodilica kablova (V): 20 mm

Kategorija mjerenja: CAT III

Širina: 75 mm

Visina: 82 mm

Dužina: 60 mm

Varijante(Sve stavke su s uklj. PDV-om)

Primarna struja

Snaga

Ø provoda vodiča

Bender CTAC20 B98110005 mjerni transformator Primarna struja 63 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):20 x 20 mm Ø provoda vodiča:20 mm 1 St.

Kataloški br.:2372855

Dostava čet,15.10.

11 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

63 A

0.05 VA

20 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Bender CTAC35 B98110007 mjerni transformator Primarna struja 125 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):35 x 35 mm Ø provoda vodiča:35 mm 1 St.

Kataloški br.:2372856

Dostava čet,15.10.

5 kom. - zaliha NjemačkaConrad Electronic

125 A

0.05 VA

35 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

144,99 €^*

Bender CTAC60 B98110017 mjerni transformator Primarna struja 250 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):60 x 60 mm Ø provoda vodiča:60 mm 1 St.

Kataloški br.:2372857

Dostava čet,15.10.

4 kom. - zaliha NjemačkaConrad Electronic

250 A

0.05 VA

60 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

169,99 €^*

Bender CTUB101-CTBC35 B78120012 mjerni transformator Primarna struja 125 A Ø provoda vodiča:35 mm 1 St.

Kataloški br.:2372853

Dostava čet,12.11.

Conrad Electronic

125 A

2.5 W

35 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

425,00 €^*

Bender CTUB101-CTBC60 mjerni transformator Primarna struja 250 A Ø provoda vodiča:60 mm 1 St.

Kataloški br.:2372854

Dostava čet,12.11.

Conrad Electronic

250 A

2.5 W

60 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

479,00 €^*

Bender W15BS B98080065 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.

Kataloški br.:2372869

Dostava čet,15.10.

4 kom. - zaliha NjemačkaConrad Electronic

48 A

15 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

61,99 €^*

Bender W15BS-02 B98080067 mjerni transformator Primarna struja 48 A Ø provoda vodiča:15 mm 1 St.

Kataloški br.:2372870

Dostava čet,15.10.

1 kom. - zaliha NjemačkaConrad Electronic

48 A

15 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

85,99 €^*

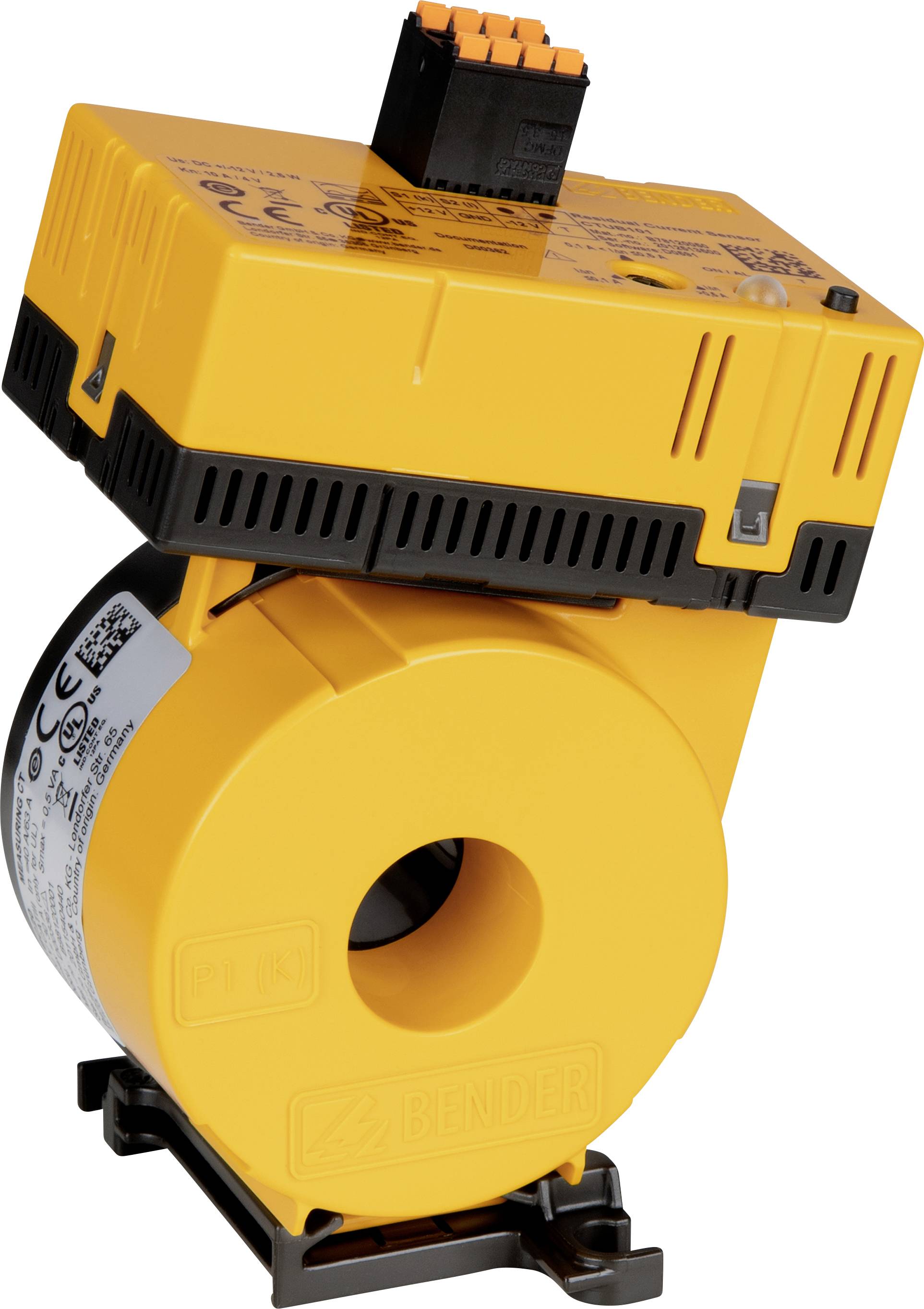

Bender CTUB101-CTBC20 mjerni transformator Primarna struja 63 A Ø provoda vodiča:20 mm 1 St.

Kataloški br.:2372852

Nije dostupno

Conrad Electronic

63 A

2.5 W

20 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

329,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2372855 Bender CTAC20 B98110005 mjerni transformator Primarna struja 63 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):20

Upute za rad i sigurnost

Upute za rad i sigurnost 2372855 Bender CTAC20 B98110005 mjerni transformator Primarna struja 63 A Sekundarna struja 0.0167 A Vodilica kablova (V x Š):20

Opis

Mjerni strujni transformatori serije CTAC visoko su osjetljivi mjerni strujni transformatori koji pretvaraju izmjenične struje u vezi s uređajima za nadzor i procjenu zaostale struje serije RCM ili RCMS u mjerljivi signal za mjerenje.

Također su prikladni za uporabu u objektima za izolacijske greške za IT sustave (EDS). Koriste se za snimanje ispitne struje koju generira PGH ili ISOMETER® iso685 ispitni generator struje. U vezi s mjestima izolacijskih grešaka serije EDS, ispitna se struja pretvara u mjerljivi signal koji se može ocijeniti.

Spajanje na odgovarajuće uređaje vrši se dvožičnim kabelom.

Ovaj tekst je strojno preveden.
