Slika slična

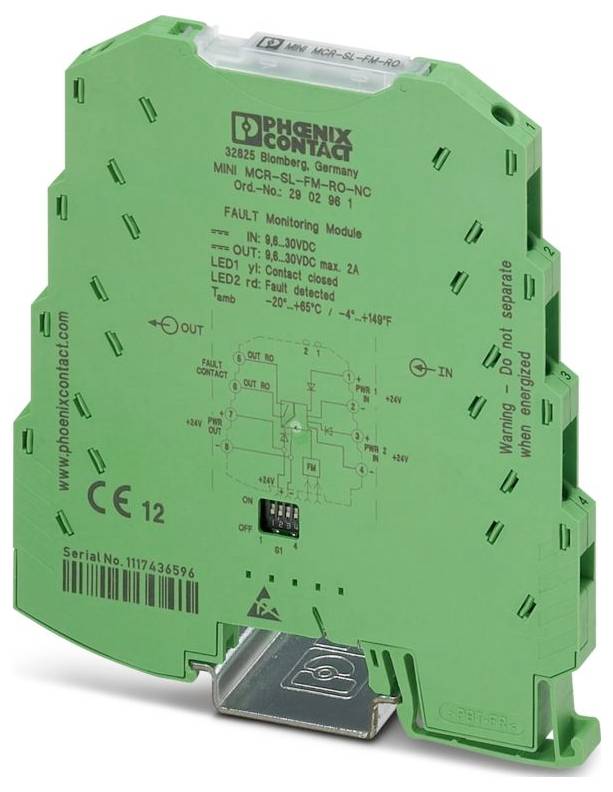

Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 nadzorni modul 1 St.
Vrsta proizvoda
nadzorni modul
Ulazni signal maks. (napon)
30 V
Tip
MINI MCR-SL-FM-RC-NC
dim.
(D x Š x V) 101.2 x 6.2 x 93.1 mm
Priključak
vijak
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (149,99 € / komad)
149,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: MINI Analog
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 12
- Širina: 6,2 mm
- Visina: 93,1 mm
- Dubina: 101,2 mm
- Farbe: grün (RAL 6021)
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 65 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN 61000-4-6
- Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
- Montageart: Tragschienenmontage
- Überspannungskategorie: II
- Stupanj nečistoće: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Abisolierlänge: 12 mm
- Einbaulage: beliebig
- Kennzeichnung: UL 508 Listed;Class I, Div. 2, Groups A, B, C, D T4;Class I, Zone 2, Group IIC
- UL, USA / Kanada: UL, USA / Kanada
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23: HL 1 - HL 2
- Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24: HL 1 - HL 2
- Versorgungsspannungsbereich: 9,6 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
- CE: CE
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Bemerkung: Kriterium B
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Otpornost na smetnje EN 61000˗6˗2
- Schaltspannung maximal: 30 V AC/DC
- Statusanzeige: LED gelb (Schaltausgang)
- Benennung: Leitungsgeführte Störgrößen
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Versorgung: Versorgung
- Stoßstrombelastung (Surge): Stoßstrombelastung (Surge)
- Stromaufnahme maximal: < 5 mA (bei 24 V DC)
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Isolierung: Basisisolierung
- Bemessungsisolationsspannung: 50 V AC/DC
- Prüfspannung: 1,5 kV AC (50 Hz, 60 s)
- Funktionalität: Funktionalität
- Galvanische Trennung: Galvanische Trennung
- Temperaturkoeffizient maximal: < 0,01 %/K
- Leistungsaufnahme: < 120 mW (bei 24 V DC)
- Ausgangssignal Strom maximal: 2 A
- typische Abweichung vom Messbereichsendwert: 2 %
- Konfiguration: DIP-Schalter
- Signal: Spannung: Signal: Spannung
- Beschreibung des Eingangs: Spannungseingang zur Redundanzüberwachung
- Eingangssignal Spannung: 9,6 V DC ... Napajanje 30 V / DC.
- Schalten: Relais: Schalten: Relais
- Schaltstrom maximal: 50 mA
- Ausgangssignal Spannung: 8,8 V DC ... 29,2 V DC
- Fehleranzeige: LED rot
- Galvanische Trennung Eingang, Versorgung, Ausspeisung zum Schaltausgang IEC/EN 61010: Galvanische Trennung Eingang, Versorgung, Ausspeisung zum Schaltausgang IEC/EN 61010
- Signal: Spannung/Strom: Signal: Spannung/Strom
- Tip
MINI MCR-SL-FM-RC-NC
- Vrsta proizvoda
nadzorni modul
- Ulazni signal maks. (napon)
30 V
- dim.
(D x Š x V) 101.2 x 6.2 x 93.1 mm
- Priključak
vijak
- Izlazni signal (Napon)
8.8 V DC ... 29.2 V DC
- Izlazni signal (struja)
2 A
- Ulazni signal (napon)
9.6 V DC ... 30 V DC
- Sadržaj
1 St.
- Konfiguracija
dip sklopka
- Širina
6.2 mm
- Visina
93.1 mm
- Dužina
101.2 mm
- Maks. temperatura okoline
65 °C
- Min. temperatura okoline
-20 °C
- Opskrbni napon (num.)
30 V/DC
- Opskrbni napon U(B)
9.6 V DC ... 30 V DC
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.2 mm²
- Poprečni presjek kruti (min.)
0.2 mm²
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 nadzorni modul 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 nadzorni modul 1 St.
Opis
Das Fault-Monitoring-Modul dient zur Auswertung und Meldung der Sammelfehler des Fault-Monitoring-Systems und zur Überwachung der Versorgungsspannungen. Die Fehlermeldung erfolgt über einen Schließerkontakt. Schraubanschluss, Standardkonfiguration.
