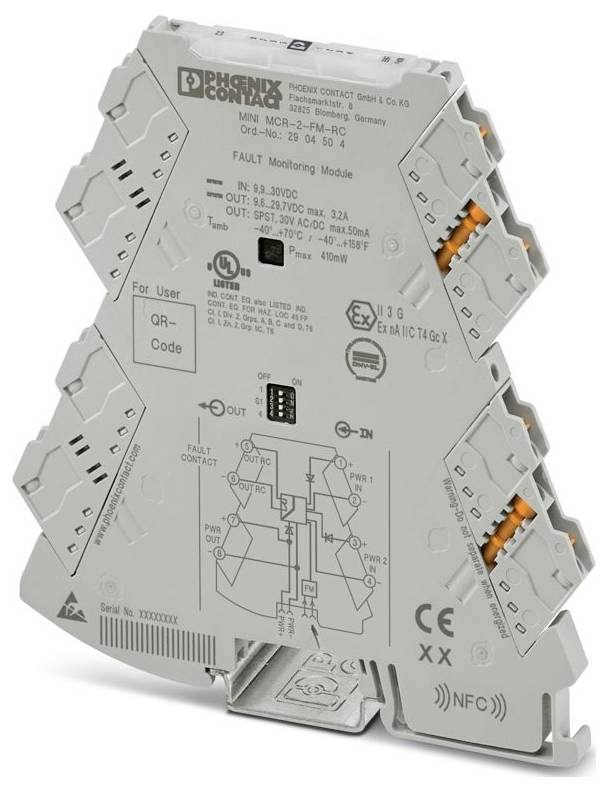

Slika slična
Phoenix Contact MINI MCR-2-FM-RC 2904504 nadzorni modul 1 St.
Vrsta proizvoda
nadzorni modul
Ulazni signal maks. (napon)
30 V
Tip
MINI MCR-2-FM-RC
dim.
(D x Š x V) 119.2 x 6.2 x 109.81 mm
Priključak
vijak
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
19 kom. - zaliha Njemačka
Broj
Ukupno (129,99 € / komad)
129,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: MINI Analog Pro
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,14 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm² (s ferulom); 0,14 mm² ... 2,5 mm² (bez ferule)
- Presjek vodiča AWG: 24 ... 12 (fleksibilno)
- Širina: 6,2 mm
- Visina: 109,81 mm
- Dubina: 119,2 mm
- Boja: siva (RAL 7042)
- Materijal kućišta: PBT
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP20 (nije ocijenjeno od strane UL-a)
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/Propisi: GB/T 3836.1; GB/T 3836.3
- Napomena: Tijekom procesa interferencije mogu se pojaviti mala odstupanja.
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: bilo koji
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: 2Ex ec IIC T4 Gc
- UL, SAD / Kanada: UL, SAD / Kanada
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R22: HL 1 - HL 2
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R23: HL 1 - HL 2
- Zaštita od požara za željeznička vozila (DIN EN 45545-2) R24: HL 1 - HL 2
- Raspon napona napajanja: 9,6 V DC ... 30 V DC (Za premošćivanje napona napajanja može se koristiti DIN-priključak sabirnice (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, broj artikla 2869728); pričvršćuje se na DIN-šinu od 35 mm prema EN 60715)
- CE: CE
- Certifikat: BY/112 02.01 TP012 103.01 00079
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Interferentno zračenje: Interferentno zračenje
- Statičko pražnjenje: Statičko pražnjenje
- Napomena: Moraju se poduzeti zaštitne mjere protiv elektrostatičkog pražnjenja.
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Provedena interferencija: Provedena interferencija
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- Otpornost na smetnje EN 61000˗6˗2
- Maksimalni napon preklapanja: 30 V DC
- Indikator statusa: Zelena LED (napon napajanja); žuta LED (preklopni izlaz)
- Oznaka: Konducirane smetnje
- Galvanska izolacija između ulaza i izlaza: da
- Opskrba: Opskrba
- Opterećenje udarnom strujom: Opterećenje udarnom strujom
- Maksimalna potrošnja energije:< 16 mA (24 V istosmjerne struje)
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Izolacija: Osnovna izolacija
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: B
- Vlažnost: B
- Vibracija: A
- EMC: A
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 50 V AC/DC (RMS)
- Ispitni napon: 1,5 kV AC (50 Hz, 60 s)
- Funkcionalnost: Funkcionalnost
- CCC / Kina Ex: CCC / Kina Ex
- Standard GB: Standard GB
- Broj izlaza: 1
- Galvanska izolacija: Galvanska izolacija
- Maksimalni temperaturni koeficijent:< 0,01%/K
- Potrošnja energije:< 410 mW (24 V istosmjerne struje)
- Maksimalna izlazna struja: 3,2 A
- Konfiguracija: DIP sklopke
- Galvanska izolacija ulaza/izlaza IEC/EN 61010: Galvanska izolacija ulaza/izlaza IEC/EN 61010
- Signal: Napon: Signal: Napon
- Opis ulaza: Naponski ulaz za nadzor redundancije
- Broj ulaza: 1
- Ulazni napon signala: 9,9 V DC ... Napajanje 30 V / DC.
- Preključivanje: Relej: Preključivanje: Relej
- Maksimalna struja preklapanja: 50 mA DC
- Izlazni napon signala: 9,6 V DC ... 29,7 V istosmjerne struje
- Ex instalacija (EPL): Gc; Div. 2
- Indikator greške: crvena LED dioda
- EAC Ex: EAC Ex
- EAC Ex: EAC Ex
- Tip
MINI MCR-2-FM-RC
- Vrsta proizvoda
nadzorni modul
- Ulazni signal maks. (napon)
30 V
- dim.
(D x Š x V) 119.2 x 6.2 x 109.81 mm
- Priključak
vijak
- Izlazni signal (Napon)
9.6 V DC ... 29.7 V DC
- Izlazni signal (struja)
3.2 A
- Ulazni signal (napon)
9.9 V DC ... 30 V DC
- Sadržaj
1 St.
- Konfiguracija
dip sklopka
- Širina
6.2 mm
- Visina
109.81 mm
- Dužina
119.2 mm
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Opskrbni napon (num.)
30 V/DC
- Opskrbni napon U(B)
9.6 V DC ... 30 V DC
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.14 mm²
- Poprečni presjek kruti (min.)
0.2 mm²
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 nadzorni modul 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 nadzorni modul 1 St.
Opis
Modul za nadzor grešaka s utičnom tehnologijom spajanja za procjenu i prijavu zbirnih grešaka FM sustava i za nadzor opskrbnih napona. Poruka o pogrešci u vezi s kontaktom otvarača. Tehnologija vijčanog spajanja, standardna konfiguracija
