Name: Phoenix Contact MACX MCR-TC-I Predajnik temperature 1050228
Brand: Phoenix Contact
SKU: 3562252
Availability: SoldOut

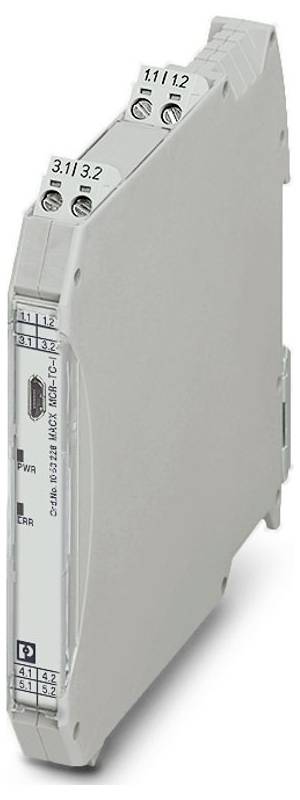

Phoenix Contact MACX MCR-TC-I Predajnik temperature 1050228-0

Slika slična

Tip

MACX MCR-TC-I

Opskrbni napon

24 V/DC

dim.

(Ø x V) 2 mm x 112.5 mm

Priključak

Vijčano priključenje

Proizvođač-br. dijela

1050228

Tehnički list (PDF)

Nije dostupno

Ukupno (319,00 € / komad)

319,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: MACX Analog
Vrsta priključka: Vijčani priključak
Navoj vijka: M3
Moment pritezanja: 0,5 Nm ... 0,6 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 14
Širina: 12,5 mm
Visina: 112,5 mm
Dubina: 113,7 mm
Boja: siva (RAL 7042)
Materijal kućišta: PA 6.6-FR
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 49 °C
Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
Nadmorska visina: ≤ 2000 m (Tehnički podaci odnose se na nadmorske visine ≤2000 m. Za velike nadmorske visine> 2000 m nadmorske visine (vidi podatkovni list).
Standardi/Propisi: EN 61000-4-6
Napomena: Tijekom procesa interferencije mogu se pojaviti mala odstupanja.
Vrsta montaže: montaža na DIN šinu
Kategorija prenapona: II
Stupanj nečistoće: 2
Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
Duljina skidanja izolacije: 7 mm
ATEX: ATEX
IECEx: IECEx
Oznaka:  2Ex ec ic IIC T4 Gc
UL, SAD / Kanada: UL, SAD / Kanada
Gubitak snage: ≤ 0,76 W
Raspon napona napajanja: 19,2 V DC ... Napajanje 30 V / DC.
CE: CE
Certifikat: BY/112 02.01 TP012 103.01 00082
Signal: Signal
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
Interferentno zračenje: Interferentno zračenje
Elektromagnetsko RF polje: Elektromagnetsko RF polje
Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
Provedena interferencija: Provedena interferencija
Odobrenje za brodogradnju: Odobrenje za brodogradnju
INMETRO: INMETRO
Otpornost na smetnje EN 61000˗6˗2
Pokazatelj statusa: Zelena LED dioda (napon napajanja); crvena LED dioda, trepće 2,8 Hz (greška linije ili senzora na ulazu ili izlazu, ERR); crvena LED dioda, trepće 1,4 Hz (simulacija rada, ERR); crvena LED dioda, stalno svijetli (greška modula, ERR)
Oznaka: Konducirane smetnje
Galvanska izolacija između ulaza i izlaza: da
Primjena: Temperatura
Opskrba: Opskrba
Maksimalna potrošnja energije:< 40 mA (24 V istosmjerne struje)
Broj kanala: 1
Ograničenje upotrebe: Ograničenje upotrebe
EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
Izolacija: Sigurno odvajanje
Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
Podaci o brodogradnji: Podaci o brodogradnji
Temperatura: B
Vlažnost: B
Vibracija: A
EMC: B
Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
Nazivni napon izolacije: 150 Vrms
Ispitni napon: 1,75 kV
Izlazna struja opterećenja/opterećenja: ≤ 600 Ω
Funkcionalnost: Funkcionalnost
Broj izlaza: 1
Nazivni napon napajanja: 24 V DC -20% ... +25%
Galvanska izolacija: Galvanska izolacija
Tipični temperaturni koeficijent: 0,01%/K
Potrošnja energije: ≤ 1 W
Ulazni signal: Temperatura; Napon
Izlazna struja signala: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
Tipično odstupanje od pune vrijednosti: 1%
Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
Konfiguracija: Softver
Broj ulaza: 1
Ex instalacija (EPL): Gc; Div. 2
EAC Ex: EAC Ex
Galvanska izolacija ulaza/izlaza IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza IEC/EN 60079-11
Razina integriteta sigurnosti (SIL, IEC 61508): Razina integriteta sigurnosti (SIL, IEC 61508)
Galvanska izolacija ulaza/izlaza/napajanja IEC/EN 61010-1: Galvanska izolacija ulaza/izlaza/napajanja IEC/EN 61010-1
Sajmovi: Sajmovi
Galvanska izolacija ulaza/napajanja IEC/EN 60079-11: Galvanska izolacija ulaza/napajanja IEC/EN 60079-11
Raspon mjerenja temperature: -250 °C ... 2500 °C (raspon ovisi o vrsti senzora)
Raspon mjerenja temperature: min. 50 K za termoelemente, 10% nominalnog raspona za mV izvore.
Primjenjivi tipovi senzora (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr
Signal: Struja: Signal: Struja
Odziv na skok (0-99%): ≤ 1,7 s
Ispitna utičnica: Ispitna utičnica
Maksimalni promjer: 2 mm
Sustavna sposobnost: Sustavna sposobnost
Maksimalna pogreška hladnog spoja: ± 2 K
Tipična pogreška prijenosa: 0,1% (Za potpuno određivanje pogreške prijenosa pogledajte podatkovni list)
Raspon mjerenja temperature: Termoelement tip B: 500 °C ... 1820 °C
Raspon mjerenja temperature: Termoelement tip E: -230 °C ... 1000 °C
Raspon mjerenja temperature: Termoelement tip J: -210 °C ... 1200 °C
Raspon mjerenja temperature: Termoelement tip K: -250 °C ... 1372 °C
Raspon mjerenja temperature: Termoelement tip N: -200 °C ... 1300 °C
Raspon mjerenja temperature: Termoelement tip R: -50 °C ... 1768 °C
Raspon mjerenja temperature: Termoelement tip S: -50 °C ... 1768 °C
Raspon mjerenja temperature: Termoelement tip T: -200 °C ... 400 °C
Raspon mjerenja temperature: Termoelement tip L: -200 °C ... 900 °C
Raspon mjerenja temperature: Termoelement tip U: -200 °C ... 600 °C
Raspon mjerenja temperature: Termoelement tip C: 0 °C ... 2315 °C
Raspon mjerenja temperature: Termoelement tip D: 0 °C ... 2315 °C
Raspon mjerenja temperature: Termoelement tip A1 GOST: 0 °C ... 2500 °C
Raspon mjerenja temperature: termoelement tip A2 GOST: 0 °C ... 1800 °C
Raspon mjerenja temperature: Termoelement tip A3 GOST: 0 °C ... 1800 °C
Raspon mjerenja temperature: Termoelement tip M GOST: -200 °C ... 100 °C
Raspon mjerenja temperature: Termoelement tip L GOST: -200 °C ... 800 °C
Raspon mV signala linearno: -1000 mV... 1000 mV
Konfigurabilno/Programabilno: da
Izlazna valovitost (struja):< 15 µASS;< 10 µArms
Ponašanje u slučaju greške senzora: slobodno definirajuće
Radni raspon nadmorske visine (≤ 2000 m): Radni raspon nadmorske visine (≤ 2000 m)
Radni raspon nadmorske visine (≤ 3000 m): Radni raspon nadmorske visine (≤ 3000 m)
Raspon nadmorske visine:> 4000 m ... 5000 m
Radni raspon nadmorske visine (≤ 4000 m): Radni raspon nadmorske visine (≤ 4000 m)
Radni raspon nadmorske visine (≤ 5000 m): Radni raspon nadmorske visine (≤ 5000 m)
EAC Ex: EAC Ex

Tip: MACX MCR-TC-I

Opskrbni napon: 24 V/DC

dim.: (Ø x V) 2 mm x 112.5 mm

Priključak: Vijčano priključenje

Proizvođač-br. dijela: 1050228

Širina: 12.5 mm

Visina: 112.5 mm

Dužina: 113.7 mm

Promjer: 2 mm

Maks. temperatura okoline: 49 °C

Min. temperatura okoline: -40 °C

Težina: 0.15 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3562252 Phoenix Contact MACX MCR-TC-I Predajnik temperature 1050228

Upute za rad i sigurnost

Upute za rad i sigurnost 3562252 Phoenix Contact MACX MCR-TC-I Predajnik temperature 1050228

Opis

Pretvornik temperature: Pretvara signale termoelemenata i mV izvora u signale 0/4-20 mA. Slobodno programabilno, galvanska trostruka izolacija, vijčani priključci, SIL.
