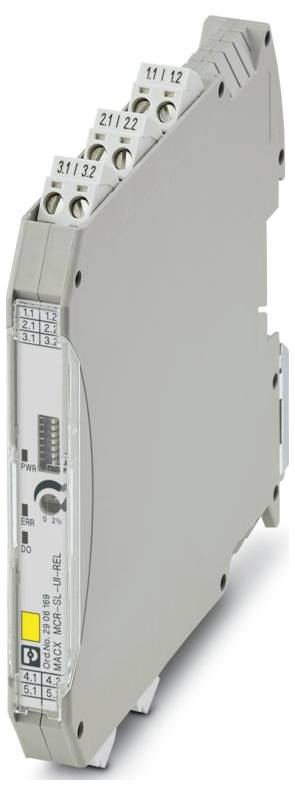

Phoenix Contact MACX MCR-SL-UI-REL 2906169 krajnja sklopka 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
krajnja sklopka
Ulazni signal maks. (struja)
21 mA
Ulazni signal maks. (napon)
10.5 V
Tip
MACX MCR-SL-UI-REL
dim.
(D x Š x V) 113.7 x 12.5 x 112.5 mm
Tehnički list (PDF)
Broj
Ukupno (359,00 € / komad)
359,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: MACX Analog
- Vrsta priključka: Vijčani priključak
- Navoj vijka: M3
- Moment pritezanja: 0,5 Nm ... 0,6 Nm
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14
- Širina: 12,5 mm
- Visina: 112,5 mm
- Dubina: 113,7 mm
- Boja: siva (RAL 7042)
- Materijal kućišta: PA 6.6-FR
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -20 °C ... 65 °C (bilo koji položaj ugradnje)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m
- Standardi/Propisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
- Napomena: Tijekom procesa interferencije mogu se pojaviti mala odstupanja.
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Duljina skidanja izolacije: 7 mm
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: c
- UL, SAD / Kanada: UL, SAD / Kanada
- Gubitak snage:< 0,9 W
- Raspon napona napajanja: 9,6 V DC ... Napajanje 30 V / DC.
- CE: CE
- Certifikat: DNV 21.0089 X
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Interferentno zračenje: Interferentno zračenje
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- INMETRO: INMETRO
- Otpornost na smetnje EN 61000˗6˗2
- Indikator statusa: Zelena LED dioda (napon napajanja); žuta LED dioda (preklopni izlaz); crvena LED dioda, trepće (greška linije ili senzora, ERR)
- Galvanska izolacija između ulaza i izlaza: da
- Opskrba: Opskrba
- Tipična potrošnja struje: 38 mA (24 V DC)
- Maksimalna potrošnja struje: 90 mA (10 V DC)
- Izolacija: Sigurno odvajanje
- Konfiguracija kontakta: 1 preklopni kontakt
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: B
- Vlažnost: B
- Vibracija: A
- EMC: A
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni napon izolacije: 375 V AC
- Ispitni napon: 2,5 kV AC (50 Hz, 60 s)
- Funkcionalnost: Funkcionalnost
- Materijal kontakta: AgSnO2, tvrdo pozlaćen
- CCC / Kina Ex: CCC / Kina Ex
- Standard GB: Standard GB
- Galvanska izolacija: Galvanska izolacija
- Ulazni otpor strujnog ulaza:< 28 Ω
- Maksimalni temperaturni koeficijent: 0,01%/K
- Maksimalna pogreška prijenosa: 0,1%
- Potrošnja energije: ≤ 1,2 W
- Ulazna struja signala: 0,2 mA ... 20 mA; 0,18 mA ... 21 mA (maksimalni raspon)
- Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
- Konfiguracija: DIP sklopke
- Ulazni napon signala: 0,1 V ... 10 V; 0,1 V ... 10,5 V (maksimalni domet)
- Preključivanje: Relej: Preključivanje: Relej
- Maksimalna sklopna struja: ≤ 4 A AC (cos phi = 1); ≤ 1 A DC (omsko opterećenje, 24 V DC, 50 mW); ≤ 0,2 A DC (omsko opterećenje, 120 V DC)
- Ex instalacija (EPL): Gc; Div. 2
- Signal: Napon/Struja: Signal: Napon/Struja
- Razina integriteta sigurnosti (SIL, IEC 61508): Razina integriteta sigurnosti (SIL, IEC 61508)
- Galvanska izolacija ulaza/izlaza/napajanja IEC/EN 61010-1: Galvanska izolacija ulaza/izlaza/napajanja IEC/EN 61010-1
- Ulazni otpor napona ulaza:> 100 kΩ
- Odziv na skok (0-99%): ≤ 22 ms
- Ispitna utičnica: Ispitna utičnica
- Maksimalni promjer: 2 mm
- Sustavna sposobnost: Sustavna sposobnost
- Detekcija kvara na liniji:< 0,1 mA (prekid linije);> 21,1 mA (kratki spoj)
- Prag preklapanja signalne struje "0": podesiv putem DIP sklopki (u koracima od 1,25%) i potenciometra (linearno do 2% praga preklapanja postavljenog DIP sklopkama)
- Histereza preklapanja: isključeno: cca. 0,5%, uključeno: cca. 1%
- Razina performansi (ISO 13849): Razina performansi (ISO 13849)
- Točnost preklopne točke:< 0,1%
- Galvanska izolacija izlaza/napajanja IEC/EN 60079-7: Galvanska izolacija izlaza/napajanja IEC/EN 60079-7
- Galvanska izolacija ulaza/izlaza, napajanje IEC/EN 60079-7: Galvanska izolacija ulaza/izlaza, napajanje IEC/EN 60079-7
- Nazivni raspon napona napajanja: 12 V DC ... 24 V istosmjerne struje -20% ... +25%
- Maksimalna ukupna pogreška ulaznog napona: ± 10 mV
- Maksimalna ukupna pogreška ulazne struje: ± 20 µA
- Tip
MACX MCR-SL-UI-REL
- Vrsta proizvoda
krajnja sklopka
- Ulazni signal maks. (struja)
21 mA
- Ulazni signal maks. (napon)
10.5 V
- dim.
(D x Š x V) 113.7 x 12.5 x 112.5 mm
- Priključak
vijak
- Ulazni signal (napon)
0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)
- Ulazni signal (struja)
0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)
- Sadržaj
1 St.
- Konfiguracija
dip sklopka
- Širina
12.5 mm
- Visina
112.5 mm
- Dužina
113.7 mm
- Maks. temperatura okoline
65 °C
- Min. temperatura okoline
-20 °C
- Opskrbni napon (num.)
24 V/DC
- Opskrbni napon U(B)
12 V DC ... 24 V DC -20 % ... +25 %
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.2 mm²
- Poprečni presjek kruti (min.)
0.2 mm²
- Dubina
113.7 mm
IP20
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 krajnja sklopka 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 krajnja sklopka 1 St.
Opis
Granična sklopka s ulazom za aktivne strujne i naponske signale i izlazom graničnog releja (preklopnik). Podesivo putem DIP sklopki i potenciometra, galvanska trostruka izolacija, do SIL2 (SC3), PLc Cat.1, vijčani terminali.
