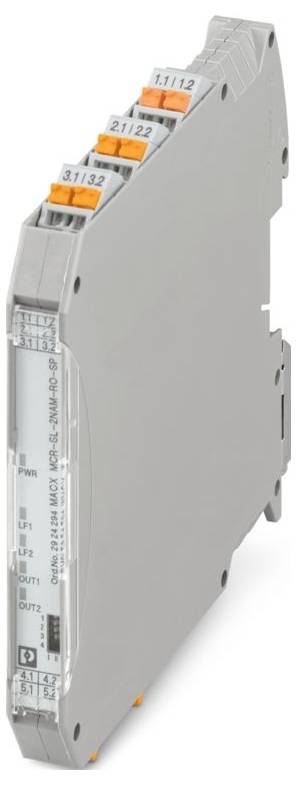

Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 izolacijsko uklopno pojačalo 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
izolacijsko uklopno pojačalo
Tip
MACX MCR-SL-2NAM-RO-SP
dim.
(D x Š x V) 113.7 x 12.5 x 107.9 mm
Priključak
Push-in priključak s oprugom
Izlazni signal (Napon)
250 V AC; 120 V DC; 30 V DC
Tehnički list (PDF)
Broj
Ukupno (189,99 € / komad)
189,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: MACX Analog
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek vodiča AWG: 24 ... 14;24 ... 22 (TWIN žičani završni čahur bez plastične čahure); 20 ... 16 (TWIN žičani završni čahura s plastičnom čahurom)
- Širina: 12,5 mm
- Visina: 107,9 mm
- Dubina: 113,7 mm
- Boja: siva (RAL 7042)
- Materijal kućišta: PA 6.6-FR
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP20 (nije ocijenjeno od strane UL-a)
- Temperatura okoline (radna): -40 °C ... 42 °C; -40 °C ... 49 °C (Smanjenje nazivne temperature)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 2000 m (Tehnički podaci odnose se na nadmorske visine ≤2000 m. Za velike nadmorske visine 2000 m nadmorske visine (vidi podatkovni list).
- Standardi/Propisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
- Napomena: također EN 61326-1
- Vrsta montaže: montaža na DIN šinu
- Kategorija prenapona: II
- Stupanj nečistoće: 2
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Duljina skidanja izolacije: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: 2Ex ec nC IIC T4 Gc
- UL, SAD / Kanada: UL, SAD / Kanada
- Maksimalni gubitak snage pri nominalnim uvjetima: 1 W
- Gubitak snage: 1 W
- Raspon napona napajanja: 19,2 V DC ... Napajanje 30 V / DC.
- CE: CE
- Certifikat: BY/112 02.01 TP012 103.01 00078
- Signal: Signal
- Frekvencija prebacivanja: ≤ 20 Hz (bez opterećenja)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
- Interferentno zračenje: Interferentno zračenje
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Provedena interferencija: Provedena interferencija
- Odobrenje za brodogradnju: Odobrenje za brodogradnju
- INMETRO: INMETRO
- Otpornost: EN 61000-6-2; EN 61326
- Maksimalni napon preklapanja: 250 V AC (2 A); 120 V DC (0,2 A); 30 V DC (2 A)
- Pokazatelj statusa: Zelena LED (napon napajanja); žuta LED (stanje preklapanja); crvena LED (kvar na mreži)
- Oznaka: Konducirane smetnje
- Galvanska izolacija između ulaza i izlaza: da
- Primjena: Digitalni ulaz
- Opskrba: Opskrba
- Maksimalna potrošnja struje: 35 mA (24 V DC)
- Broj kanala: 0
- Struja kratkog spoja: 8 mA
- Izolacija: Sigurno odvajanje
- Konfiguracija kontakata: 1 normalno otvoreni kontakt po kanalu
- Klasa zapaljivosti prema UL 94 (kućište): V0 (kućište)
- Podaci o brodogradnji: Podaci o brodogradnji
- Temperatura: B
- Vlažnost: B
- Vibracija: A
- EMC: B
- Kućište: Potrebna zaštita u skladu s Pravilima mora se osigurati prilikom ugradnje na brodu.
- Nazivni izolacijski napon: 60 V AC/DC (napajanje, ulaz / izlaz)
- Ispitni napon: 2,5 kV AC (50 Hz, 60 s)
- Presjek fleksibilnog vodiča (2 vodiča istog presjeka): 0,25 mm² ... 0,34 mm² (TWIN žičani završetak bez plastične čahure); 0,5 mm² ... 1,5 mm² (dvostruka žičana čahura s plastičnom čahurom)
- Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
- Podaci: Podaci
- Funkcionalnost: Funkcionalnost
- Materijal kontakta: AgSnO2, tvrdo pozlaćen
- CCC / Kina Ex: CCC / Kina Ex
- Standard GB: Standard GB
- Broj izlaza: 2
- Razina sigurnosnog integriteta (SIL): 2
- Nazivni napon napajanja: 24 V DC -20% ... +25%
- Galvanska izolacija: trostruka izolacija
- Potrošnja energije: 1 W
- Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
- Konfiguracija: DIP prekidači
- Broj ulaza: 2
- Preključivanje: Relej: Preključivanje: Relej
- Ex instalacija (EPL): Gc; Div. 2
- EAC Ex: EAC Ex
- Kriterij ocjenjivanja: A
- Galvanska izolacija ulaza/izlaza IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza IEC/EN 60079-11
- Razina integriteta sigurnosti (SIL, IEC 61508): Razina integriteta sigurnosti (SIL, IEC 61508)
- Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja: Podaci vezani uz sigurnost: IEC 61508 - Niska potražnja
- Sustavna sposobnost: Sustavna sposobnost
- Radni raspon nadmorske visine (≤ 2000 m): Radni raspon nadmorske visine (≤ 2000 m)
- Radni raspon nadmorske visine (≤ 3000 m): Radni raspon nadmorske visine (≤ 3000 m)
- Raspon nadmorske visine: 4000 m ... 5000 m
- Radni raspon nadmorske visine (≤ 4000 m): Radni raspon nadmorske visine (≤ 4000 m)
- Radni raspon nadmorske visine (≤ 5000 m): Radni raspon nadmorske visine (≤ 5000 m)
- Napon otvorenog kruga: 8 V DC
- Detekcija kvara na liniji: 0,05 mA ... 0,35 mA (prekid linije); 100 Ω ... 360 Ω (kratki spoj); može se uključiti/isključiti putem DIP sklopke
- Galvanska izolacija ulaza/napajanja, DIN šinski konektor sabirnice IEC/EN 60079-11: Galvanska izolacija ulaza/napajanja, DIN šinski konektor sabirnice IEC/EN 60079-11
- Galvanska izolacija ulaza/napajanja, DIN šinski konektor sabirnice IEC/EN 61010-1: Galvanska izolacija ulaza/napajanja, DIN šinski konektor sabirnice IEC/EN 61010-1
- Galvanska izolacija izlaza 1/izlaza 2/ulaza, napajanje, DIN-priključak sabirnice IEC/EN 61010-1: Galvanska izolacija izlaza 1/izlaza 2/ulaza, napajanje, DIN-priključak sabirnice IEC/EN 61010-1
- Galvanska izolacija izlaza 1/izlaza 2/ulaza/napajanja, DIN-priključak sabirnice: Galvanska izolacija izlaza 1/izlaza 2/ulaza/napajanja, DIN-priključak sabirnice
- Signal: NAMUR: Signal: NAMUR
- Korisni ulazni izvori: NAMUR inicijatori blizine (IEC/EN 60947-5-6); beznaponski preklopni kontakti; otpornički spojeni preklopni kontakti
- Prag preklapanja "0" signalne struje: 1,2 mA (blokiranje)
- Prag preklapanja "1" signalna struja: 2,1 mA (provodljivo)
- Histereza preklapanja: 0,2 mA
- Maksimalni kapacitet preklapanja: 500 VA
- Preporučeno minimalno opterećenje: 5 V / 10 mA
- EAC Ex: EAC Ex
- Tip
MACX MCR-SL-2NAM-RO-SP
- Vrsta proizvoda
izolacijsko uklopno pojačalo
- dim.
(D x Š x V) 113.7 x 12.5 x 107.9 mm
- Priključak
Push-in priključak s oprugom
- Izlazni signal (Napon)
250 V AC; 120 V DC; 30 V DC
- Izlazni signal (struja)
2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)
- Ulazni signal (napon)
8 V DC
- Sadržaj
1 St.
- Konfiguracija
dip sklopka
- Širina
12.5 mm
- Visina
107.9 mm
- Dužina
113.7 mm
- Maks. temperatura okoline
49 °C
- Min. temperatura okoline
-40 °C
- Opskrbni napon (num.)
24 V/DC
- Opskrbni napon U(B)
19.2 V DC ... 30 V DC
- Poprečni presjek fleksibilan (maks.)
2.5 mm²
- Poprečni presjek kruti (maks.)
2.5 mm²
- Poprečni presjek fleksibilni (min.)
0.2 mm²
- Poprečni presjek kruti (min.)
0.2 mm²
- Dubina
113.7 mm
IP20
- Sklopni napon
250 V
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 izolacijsko uklopno pojačalo 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 izolacijsko uklopno pojačalo 1 St.
Opis
NAMUR izolacijsko pojačalo, 2-kanalno, za upravljanje inicijatorima i prekidačima blizine. Signali se prenose na upravljačku razinu putem relejnih izlaza (normalno otvoreni kontakti). Detekcija kvara u mreži, galvanska trostruka izolacija, SIL 2, push-in priključak.
