Name: Phoenix Contact MACX MCR-EX-TC-I Temperaturmessumformer 1050233
Brand: Phoenix Contact
SKU: 3562282
Availability: SoldOut

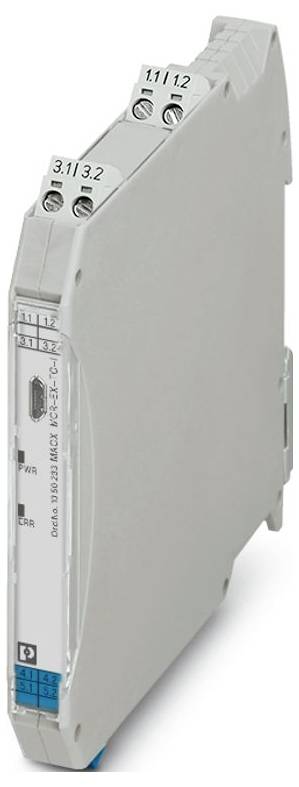

Phoenix Contact MACX MCR-EX-TC-I Temperaturmessumformer 1050233-0

Slika slična

Tip

MACX MCR-EX-TC-I

Opskrbni napon

24 V/DC

dim.

(Ø x V) 2 mm x 112.5 mm

Priključak

Vijčano priključenje

Proizvođač-br. dijela

1050233

Tehnički list (PDF)

Nije dostupno

Ukupno (319,00 € / komad)

319,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Produktfamilie: MACX Analog
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Širina: 12,5 mm
Visina: 112,5 mm
Dubina: 113,7 mm
Farbe: grau (RAL 7042)
Material Gehäuse: PA 6.6-FR
Umgebungsbedingungen: Umgebungsbedingungen
Vrsta zaštite: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 49 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m (Die technischen Daten beziehen sich auf Höhenlagen ≤2000 m über NN. Für Höhenlagen >2000 m über NN siehe Datenblatt.)
Normen/Bestimmungen: EN 61000-4-6
Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Montageart: Tragschienenmontage
Überspannungskategorie: II
Stupanj nečistoće: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Abisolierlänge: 7 mm
ATEX: ATEX
IECEx: IECEx
Kennzeichnung:  2Ex ec ic [ia Ga] IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Verlustleistung: ≤ 0,76 W
Versorgungsspannungsbereich: 19,2 V DC ... Napajanje 30 V / DC.
CE: CE
Zertifikat: BY/112 02.01 TP012 103.01 00082
Signal: Signal
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Störabstrahlung: Störabstrahlung
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Schiffbau-Zulassung: Schiffbau-Zulassung
INMETRO: INMETRO
Otpornost na smetnje EN 61000˗6˗2
Statusanzeige: LED grün (Versorgungsspannung);LED rot, blinkend 2,8 Hz (Leitungs-, Sensorfehler am Ein- oder Ausgang, ERR);LED rot, blinkend 1,4 Hz (Simulationsbetrieb, ERR);LED rot, dauerhaft an (Modulfehler, ERR)
Benennung: Leitungsgeführte Störgrößen
Galvanische Trennung zwischen Eingang und Ausgang: ja
Anwendung: Temperatur
Versorgung: Versorgung
Stromaufnahme maximal: < 40 mA (24 V DC)
Anzahl der Kanäle: 1
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
Isolierung: Sichere Trennung
Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
Schiffbau-Daten: Schiffbau-Daten
Temperature: B
Humidity: B
Vibration: A
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 60 Veff (IEC/EN 60079-11)
Prüfspannung: 1,75 kV
Max. Ausgangsspannung Uo: 6 V
Max. Ausgangsstrom Io: 4,3 mA (mV);7,1 mA (TC mit interner Kaltstelle);16,8 mA (TC mit externer Kaltstelle, TC und Kaltstelle verbunden)
Max. Ausgangsleistung Po: 25,2 mW (linear)
Sicherheitstechnische Maximalspannung Um: 60 V AC/DC
Bürde/Ausgangslast Stromausgang: ≤ 600 Ω
Funktionalität: Funktionalität
Anzahl der Ausgänge: 1
Versorgungsnennspannung: 24 V DC -20 % ... +25 %
Galvanische Trennung: Galvanische Trennung
Temperaturkoeffizient typisch: 0,01 %/K
Leistungsaufnahme: ≤ 1 W
Eingangssignal: Temperatur;Spannung
Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA (SIL)
typische Abweichung vom Messbereichsendwert: 1 %
Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Konfiguration: Software
Beschreibung des Eingangs: eigensicher
Anzahl der Eingänge: 1
Ex-Installation (EPL): Gc;Div. 2
EAC Ex: EAC Ex
Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
Ex i-Stromkreise (EPL): Ga;Da;Ma;Div. 1
Max. innere Kapazität Ci: 44 nF
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1: Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1
Messen: Messen
Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11: Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11
IIB/IIIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 460 mH / 1000 µF
IIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 40 µF
IIC (gemischter Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 555 nF
Temperaturmessbereich: -250 °C ... 2500 °C (Bereich abhängig vom Sensortyp)
Messbereichsspanne Temperatur: min. 50 K bei Thermoelementen, 10 % der Nominalspanne des jeweiligen Bereiches bei mV-Quellen
Verwendbare Sensortypen (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr
Signal: Strom: Signal: Strom
Sprungantwort (0-99%): ≤ 1,7 s
Prüfbuchse: Prüfbuchse
Durchmesser max: 2 mm
Systematic Capability: Systematic Capability
Kaltstellenfehler maximal: ± 2 K
Übertragungsfehler typisch: 0,1 % (Vollständige Übertragungsfehlerbestimmung siehe Datenblatt)
Temperaturmessbereich: Thermoelement Typ B: 500 °C ... 1820 °C
Temperaturmessbereich: Thermoelement Typ E: -230 °C ... 1000 °C
Temperaturmessbereich: Thermoelement Typ J: -210 °C ... 1200 °C
Temperaturmessbereich: Thermoelement Typ K: -250 °C ... 1372 °C
Temperaturmessbereich: Thermoelement Typ N: -200 °C ... 1300 °C
Temperaturmessbereich: Thermoelement Typ R: -50 °C ... 1768 °C
Temperaturmessbereich: Thermoelement Typ S: -50 °C ... 1768 °C
Temperaturmessbereich: Thermoelement Typ T: -200 °C ... 400 °C
Temperaturmessbereich: Thermoelement Typ L: -200 °C ... 900 °C
Temperaturmessbereich: Thermoelement Typ U: -200 °C ... 600 °C
Temperaturmessbereich: Thermoelement Typ C: 0 °C ... 2315 °C
Temperaturmessbereich: Thermoelement Typ D: 0 °C ... 2315 °C
Temperaturmessbereich: Thermoelement Typ A1 GOST: 0 °C ... 2500 °C
Temperaturmessbereich: Thermoelement Typ A2 GOST: 0 °C ... 1800 °C
Temperaturmessbereich: Thermoelement Typ A3 GOST: 0 °C ... 1800 °C
Temperaturmessbereich: Thermoelement Typ M GOST: -200 °C ... 100 °C
Temperaturmessbereich: Thermoelement Typ L GOST: -200 °C ... 800 °C
mV-Signalbereich linear: -1000 mV ... 1000 mV
Konfigurierbar/Programmierbar: ja
Ausgangswelligkeit (Strom): < 15 µASS;< 10 µArms
Verhalten bei Sensorfehler: frei definierbar
Sicherheitstechnische Daten: Klemmen: 4.1, 4.2, 5.1, 5.2: Sicherheitstechnische Daten: Klemmen: 4.1, 4.2, 5.1, 5.2
IIA/I (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 850 mH / 1000 µF
IIB/IIA (gemischter Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 950 nF
IIIC/I (gemischter Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 950 nF
Höheneinsatzbereich (≤ 2000 m): Höheneinsatzbereich (≤ 2000 m)
Höheneinsatzbereich (≤ 3000 m): Höheneinsatzbereich (≤ 3000 m)
Höhenbereich: > 4000 m ... 5000 m
Höheneinsatzbereich (≤ 4000 m): Höheneinsatzbereich (≤ 4000 m)
Höheneinsatzbereich (≤ 5000 m): Höheneinsatzbereich (≤ 5000 m)
EAC Ex: EAC Ex

Tip: MACX MCR-EX-TC-I

Opskrbni napon: 24 V/DC

dim.: (Ø x V) 2 mm x 112.5 mm

Priključak: Vijčano priključenje

Proizvođač-br. dijela: 1050233

Širina: 12.5 mm

Visina: 112.5 mm

Dužina: 113.7 mm

Promjer: 2 mm

Maks. temperatura okoline: 49 °C

Min. temperatura okoline: -40 °C

Težina: 0.15 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3562282 Phoenix Contact MACX MCR-EX-TC-I Temperaturmessumformer 1050233

Upute za rad i sigurnost

Upute za rad i sigurnost 3562282 Phoenix Contact MACX MCR-EX-TC-I Temperaturmessumformer 1050233

Opis

Ex i-Temperaturmessumformer: Wandelt Signale von im Ex-Bereich installierten Thermoelementen und mV-Quellen und überträgt ein 0/4-20 mA Signal zu einer Bürde im sicheren Bereich. Slobodno programabilan 3-Wege-Trennung, Schraubanschluss, SIL.
