Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD Predajnik temperature 1291894
Brand: Phoenix Contact
SKU: 3582805
Availability: SoldOut

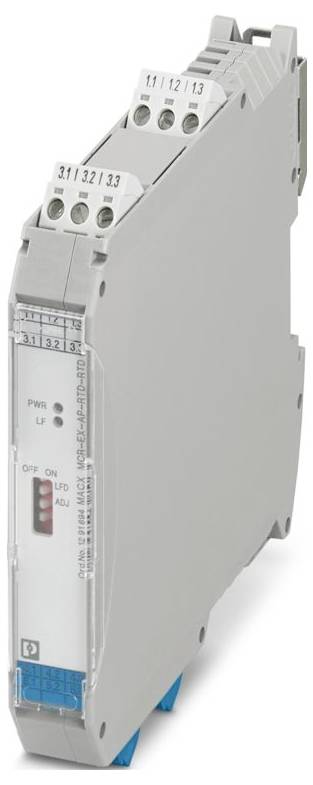

Sitan, siva električna komponenta s priključcima za kablove i indikatorskim svjetlima, moguće korištena za automatizaciju ili industrijske kontrolne sustave.

Slika slična

Tip

MACX MCR-EX-AP-RTD-RTD

Opskrbni napon

24 V/DC

dim.

(D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključak

Vijčano priključenje

Proizvođač-br. dijela

1291894

Tehnički list (PDF)

Nije dostupno

Ukupno (495,00 € / komad)

495,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: MACX Analog
Vrsta priključka: Vijčani priključak
Navoj vijka: M3
Moment pritezanja: 0,5 Nm ... 0,6 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 14
Širina: 17,5 mm
Visina: 112,5 mm
Dubina: 113,7 mm
Klasa zapaljivosti prema UL 94: V0
Materijal kućišta: PA 6.6
Uvjeti okoline: Uvjeti okoline
Klasa zaštite: IP20 (terminali); IP30 (kućište)
Temperatura okoline (radna): -20 °C ... 70 °C (pojedinačna jedinica: položaj ugradnje proizvoljan); -20 °C ... 60 °C (grupna montaža: vertikalna montažna šina bez cirkulacije zraka); -20 °C ... 65 °C (grupna montaža: vertikalna montažna šina s cirkulacijom zraka); -20 °C ... 65 °C (grupna montaža: horizontalna montažna šina bez cirkulacije zraka); -20 °C ... 70 °C (Grupna montaža: horizontalna montažna šina s cirkulacijom zraka)
Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
Nadmorska visina: ≤ 2000 m
Standardi/Propisi: IEC/EN 60079-11
Vrsta montaže: NS 35/15, NS 35/7,5
Dopuštena vlažnost (radna): ≤ 95% (bez kondenzacije)
Duljina skidanja izolacije: 7 mm
Položaj ugradnje: vertikalni, horizontalni
Upute za uporabu: 2-žično podešavanje putem DIP sklopke ADJ
Maksimalna unutarnja induktivnost Li: zanemariva
ATEX: ATEX
IECEx: IECEx
Oznaka: [Ex ia Ga] IIC; [Ex ia Da] IIIC; Ex nA nC [ia Ga] IIC T4 Gc; [Ex ia Ma] I
Gubitak snage: ≤ 600 mW
Raspon napona napajanja: 18 V ... 31,2 V
Tehnologija spajanja: 2-, 3-, 4-žilna
Napomena o primjeni: Točnost, tipične vrijednosti u % osnovnog mjernog raspona pri UN, 23 °C
Elektromagnetska kompatibilnost: Ispitano prema sljedećim standardima i propisima: EN 61326-1 Industrijska uporaba, NAMUR NE 21
Maksimalni napon preklapanja: 30 V
Indikator statusa: Zelena LED (napon napajanja); crvena LED (kvar na mreži)
Galvanska izolacija između ulaza i izlaza: da
Opskrba: Opskrba
Broj kanala: 1
Zaštita od obrnutog polariteta: da
Nazivni napon izolacije: 375 VPP
Ispitni napon: 350 V (50 Hz, 60 s)
Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
Maksimalni izlazni napon Uo: 6,5 V
Maks. izlazna struja Io: 16,5 mA
Maks. izlazna snaga Po: 27 mW
Maksimalni sigurnosni napon: 253 V AC
Nazivni napon napajanja: 24 V DC
Galvanska izolacija: trostruka izolacija
Tipični temperaturni koeficijent: ≤ 0,1% (10 K)
Potrošnja energije: ≤ 650 mW
Izlazna struja signala: 5 mA (nominalna struja)
Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
Opis ulaza: intrinzično siguran
Maksimalna struja preklapanja: 100 mA
Izlazni napon signala: 2 V DC (nominalni napon)
Ex-instalacija (EPL): Gc
Galvanska izolacija ulaza/izlaza IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza IEC/EN 60079-11
Ex i strujni krugovi (EPL): Ga;Da;Ma
Maksimalni unutarnji kapacitet Ci: zanemariv
Najveći dopušteni ukupni otpor vodiča: ≤ 50 Ω (po vodiču, 2-žilni krug); ≤ 100 Ω (po vodiču, 3- ili 4-žilni krug)
Sajmovi: Sajmovi
Ponašanje pri prijenosu signala: Ulaz = Izlaz
Galvanska izolacija ulaza/napajanja IEC/EN 60079-11: Galvanska izolacija ulaza/napajanja IEC/EN 60079-11
Galvanska izolacija ulaza/izlaza signalizacije greške IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza signalizacije greške IEC/EN 60079-11
Galvanska izolacija ulaza/konfiguracijskog sučelja IEC/EN 60079-11: Galvanska izolacija ulaza/konfiguracijskog sučelja IEC/EN 60079-11
Galvanska izolacija izlaza 1 / izlaza 2: Galvanska izolacija izlaza 1 / izlaza 2
Galvanska izolacija izlaza/napajanja: Galvanska izolacija izlaza/napajanja
Izlaz/konfiguracijsko sučelje za galvansku izolaciju: Izlaz/konfiguracijsko sučelje za galvansku izolaciju
Izlaz galvanske izolacije/izlaz napajanja/signala greške: Izlaz galvanske izolacije/izlaz napajanja/signala greške
Korisne vrste senzora (RTD): Pt 100
Raspon linearnog otpora: 18 Ω ... 391 Ω (Pt 100)
Analogni: Otporni termometar: Analogni: Otporni termometar
Otpor izlaznog signala: 400 Ω
Raspon otpora izlaznog signala: 18 Ω ... 391 Ω (Pt 100)
Vrijeme smirivanja:< 10 ms (10% ... 90%, multipleksni rad)
Raspon podešavanja:< 1 s (Ulaz / Izlaz)
Struja napajanja senzora: 200 µA... 5 mA
Izvješće: Izlaz poruke o pogrešci: Izvješće: Izlaz poruke o pogrešci
IIA (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 900 mH / 1000 µF
IIB/IIIC (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 450 mH / 570 µF
IIC (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 120 mH / 25 µF
I (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 1000 mH / 1000 µF
IIB/IIIC (mješani krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (mješani krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Tip: MACX MCR-EX-AP-RTD-RTD

Opskrbni napon: 24 V/DC

dim.: (D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključak: Vijčano priključenje

Proizvođač-br. dijela: 1291894

Širina: 17.5 mm

Visina: 112.5 mm

Dužina: 113.7 mm

Maks. temperatura okoline: 70 °C

Min. temperatura okoline: -20 °C

Težina: 0.2029 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Predajnik temperature 1291894

Upute za rad i sigurnost

Upute za rad i sigurnost 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Predajnik temperature 1291894

Opis

Ex i otporni izolacijski transformator za samosiguran rad otpornih termometara Pt 100 u 2-, 3- ili 4-žičnoj tehnologiji i otpornih pretvornika. Vrijednosti izmjerene na Ex i ulazu prenose se 1:1 na Non Ex i izlaz. Broj kanala: 1, standardna konfiguracija, 3-kanalno odvajanje, vijčani priključak
