Name: Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Temperaturmessumformer 1290849
Brand: Phoenix Contact
SKU: 3582758
Availability: SoldOut

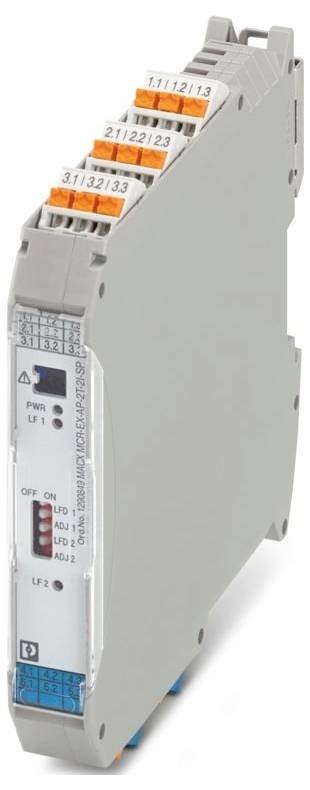

Tanak, sivi elektronički uređaj za industrijsku automatizaciju s označenim narančastim konektorima na vrhu i indikatorskim svjetlima na prednjoj strani.

Slika slična

Tip

MACX MCR-EX-AP-2T-2I-SP

Opskrbni napon

24 V/DC

dim.

(D x Š x V) 113.7 x 17.5 x 107.8 mm

Priključak

Push-in-Anschluss;4-polige Steckbuchse

Proizvođač-br. dijela

1290849

Tehnički list (PDF)

Nije dostupno

Ukupno (725,00 € / komad)

725,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Produktfamilie: MACX Analog
Anschlussart: 4-polige Steckbuchse
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Širina: 17,5 mm
Visina: 107,8 mm
Dubina: 113,7 mm
Brennbarkeitsklasse nach UL 94: V0
Material Gehäuse: PA 6.6
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (Klemmen);IP30 (Gehäuse)
Umgebungstemperatur (Betrieb): -20 °C ... 70 °C (Einzelgerät: Einbaulage beliebig);-20 °C ... 40 °C (Gruppenmontage: vertikale Tragschiene ohne Umluft);-20 °C ... 60 °C (Gruppenmontage: vertikale Tragschiene mit Umluft);-20 °C ... 50 °C (Gruppenmontage: horizontale Tragschiene ohne Umluft);-20 °C ... 70 °C (Gruppenmontage: horizontale Tragschiene mit Umluft)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC/EN 60079-11
Hinweis: Hinweis zur Anwendung alle Gerätefunktionen sowie -diagnose
Montageart: NS 35/15, NS 35/7,5
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (keine Betauung)
Abisolierlänge: 8 mm
Einbaulage: senkrecht, waagerecht
Hinweis zum Betrieb: Einstellung 2-Leiter Abgleich über DIP-Schalter ADJ
Max. innere Induktivität Li: vernachlässigbar
ATEX: ATEX
IECEx: IECEx
Kennzeichnung: [Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex nA nC [ia Ga] IIC T4 Gc;[Ex ia Ma] I
Verlustleistung: ≤ 1,9 W
Versorgungsspannungsbereich: 18 V ... 31,2 V
Anschlusstechnik: 3-Leiter
Hinweis zur Anwendung: Die Eingangsgrößen sind über die Parametriersoftware ISpac Wizard oder DIP-Schalter einstellbar.
Elektromagnetische Verträglichkeit: Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21
Schaltspannung maximal: 30 V
Statusanzeige: LED grün (Versorgungsspannung);LED rot (Leitungsfehler)
Benennung: Konfigurationsschnittstelle
Galvanische Trennung zwischen Eingang und Ausgang: ja
Versorgung: Versorgung
Anzahl der Kanäle: 2
Verpolschutz: ja
Bemessungsisolationsspannung: 375 VPP
Prüfspannung: 350 V (50 Hz, 60 s)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Max. Ausgangsspannung Uo: 6,5 V
Max. Ausgangsstrom Io: 19,7 mA
Max. Ausgangsleistung Po: 32 mW (lineare Kennlinie)
Sicherheitstechnische Maximalspannung Um: 253 V AC
Funktionalität: Funktionalität
Versorgungsnennspannung: 24 V DC
Galvanische Trennung: 5-Wege-Trennung
Temperaturkoeffizient typisch: ≤ 0,1 % (10 K)
Ausführung: RS-232-C
Leistungsaufnahme: ≤ 1,9 W
Ausgangssignal Strom: 0 mA ... 20 mA (konfigurierbar);4 mA ... 20 mA (konfigurierbar);0 mA ... 21 mA (Funktionsbereich)
Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Konfiguration: Software
Beschreibung des Eingangs: Potenziometer
Schaltstrom maximal: 100 mA
Ex-Installation (EPL): Gc
Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
Ex i-Stromkreise (EPL): Ga;Da;Ma
Max. innere Kapazität Ci: vernachlässigbar
Max. zulässiger Gesamtleitungswiderstand: ≤ 1000 Ω (je Ader)
Messen: Messen
Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11: Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11
Galvanische Trennung Eingang/Fehlermeldeausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Fehlermeldeausgang IEC/EN 60079-11
Galvanische Trennung Eingang/Konfigurationsschnittstelle IEC/EN 60079-11: Galvanische Trennung Eingang/Konfigurationsschnittstelle IEC/EN 60079-11
Galvanische Trennung Ausgang 1 / Ausgang 2: Galvanische Trennung Ausgang 1 / Ausgang 2
Galvanische Trennung Ausgang/Versorgung: Galvanische Trennung Ausgang/Versorgung
Galvanische Trennung Ausgang/Konfigurationsschnittstelle: Galvanische Trennung Ausgang/Konfigurationsschnittstelle
Galvanische Trennung Ausgang/Versorgung/Fehlermeldeausgang: Galvanische Trennung Ausgang/Versorgung/Fehlermeldeausgang
Verwendbare Sensortypen (RTD): Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100
Widerstandsbereich linear: 50 Ω ... 500 Ω;0,5 kΩ ... 5 kΩ;1 kΩ ... 10 kΩ;10 kΩ ... 100 kΩ (mit parallelem 10 kΩ Shunt, keine Drahtbruchüberwachung)
Melden: Fehlermeldeausgang: Melden: Fehlermeldeausgang
IIA (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 700 mH / 1000 µF
IIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 90 mH / 25 µF
I (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 700 mH / 1000 µF
Temperaturmessbereich: -200 °C ... 1800 °C (Bereich abhängig vom Sensortyp)
Messbereichsspanne Temperatur: ≥ 36 K (Bereich abhängig vom Sensortyp)
Verwendbare Sensortypen (TC): B, E, J, K, N, R, S, T, L, U, XK
Signal: Strom: Signal: Strom
Bürde: 0 Ω ... 600 Ω (pro Kanal)
IIB (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 330 mH / 570 µF
Software: ISpac Wizard 9199

Tip: MACX MCR-EX-AP-2T-2I-SP

Opskrbni napon: 24 V/DC

dim.: (D x Š x V) 113.7 x 17.5 x 107.8 mm

Priključak: Push-in-Anschluss;4-polige Steckbuchse

Proizvođač-br. dijela: 1290849

Širina: 17.5 mm

Visina: 107.8 mm

Dužina: 113.7 mm

Težina: 0.1331 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Temperaturmessumformer 1290849

Upute za rad i sigurnost

Upute za rad i sigurnost 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Temperaturmessumformer 1290849

Opis

Ex i-Temperaturmessumformer, Ex i-Eingangssignale von Widerstandsthermometer in 2-, 3- oder 4-Leiter-Technik, Thermoelemente und mV-Quellen werden in aktive 0 mA / 4 mA ... 20 mA non Ex i-Signale umgeformt. Anzahl der Kanäle: 2, Standardkonfiguration, 5-Wege-Trennung, Push-in-Anschluss
