Name: Phoenix Contact MACX MCR-EX-AP-2T-2I Predajnik temperature 1290780
Brand: Phoenix Contact
SKU: 3568263
Availability: SoldOut

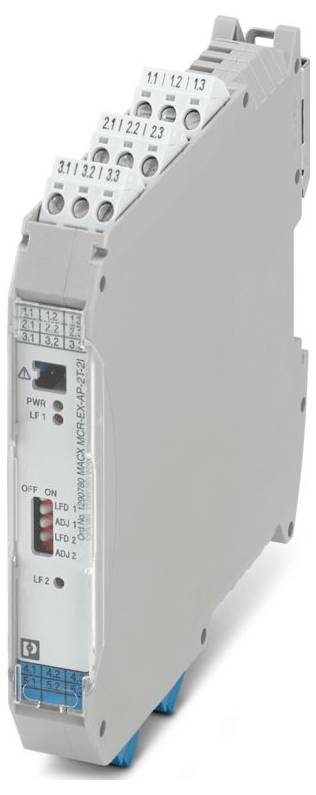

Siva industrijska elektronska naprava s označenim terminalnim poveznicama, indikatorima i prekidačem na boku.

Slika slična

Tip

MACX MCR-EX-AP-2T-2I

Opskrbni napon

24 V/DC

dim.

(D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključak

Vijčani priključak; 4-pinska utičnica

Proizvođač-br. dijela

1290780

Tehnički list (PDF)

Nije dostupno

Ukupno (725,00 € / komad)

725,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: MACX Analog
Vrsta priključka: 4-pinska utičnica
Navoj vijka: M3
Moment pritezanja: 0,5 Nm ... 0,6 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 14
Širina: 17,5 mm
Visina: 112,5 mm
Dubina: 113,7 mm
Klasa zapaljivosti prema UL 94: V0
Materijal kućišta: PA 6.6
Uvjeti okoline: Uvjeti okoline
Klasa zaštite: IP20 (terminali); IP30 (kućište)
Temperatura okoline (radna): -20 °C ... 70 °C (pojedinačna jedinica: položaj ugradnje proizvoljan); -20 °C ... 40 °C (grupna montaža: vertikalna montažna šina bez cirkulacije zraka); -20 °C ... 60 °C (grupna montaža: vertikalna montažna šina s cirkulacijom zraka); -20 °C ... 50 °C (grupna montaža: horizontalna montažna šina bez cirkulacije zraka); -20 °C ... 70 °C (Grupna montaža: horizontalna montažna šina s recirkuliranim zrakom)
Temperatura okoline (skladištenje/transport): -40 °C ... 80 °C
Nadmorska visina: ≤ 2000 m
Standardi/Propisi: IEC/EN 60079-11
Napomena: Napomena u vezi s korištenjem svih funkcija uređaja i dijagnostike
Vrsta montaže: NS 35/15, NS 35/7,5
Dopuštena vlažnost (radna): ≤ 95% (bez kondenzacije)
Duljina skidanja izolacije: 7 mm
Položaj ugradnje: vertikalni, horizontalni
Upute za uporabu: 2-žično podešavanje putem DIP sklopke ADJ
Maksimalna unutarnja induktivnost Li: zanemariva
ATEX: ATEX
IECEx: IECEx
Oznaka: [Ex ia Ga] IIC; [Ex ia Da] IIIC; Ex nA nC [ia Ga] IIC T4 Gc; [Ex ia Ma] I
Gubitak snage: ≤ 1,9 W
Raspon napona napajanja: 18 V ... 31,2 V
Tehnologija spajanja: 3-žilna
Napomena o primjeni: Ulazni parametri mogu se postaviti putem softvera za parametrizaciju ISpac Wizard ili DIP sklopki.
Elektromagnetska kompatibilnost: Ispitano prema sljedećim standardima i propisima: EN 61326-1 Industrijska uporaba, NAMUR NE 21
Maksimalni napon preklapanja: 30 V
Indikator statusa: Zelena LED (napon napajanja); crvena LED (kvar na mreži)
Naziv: Konfiguracijsko sučelje
Galvanska izolacija između ulaza i izlaza: da
Opskrba: Opskrba
Broj kanala: 2
Zaštita od obrnutog polariteta: da
Nazivni napon izolacije: 375 VPP
Ispitni napon: 350 V (50 Hz, 60 s)
Podaci vezani uz sigurnost: Podaci vezani uz sigurnost
Maksimalni izlazni napon Uo: 6,5 V
Maks. izlazna struja Io: 19,7 mA
Maks. izlazna snaga Po: 32 mW (linearna karakteristična krivulja)
Maksimalni sigurnosni napon: 253 V AC
Funkcionalnost: Funkcionalnost
Nazivni napon napajanja: 24 V DC
Galvanska izolacija: 5-strana izolacija
Tipični temperaturni koeficijent: ≤ 0,1% (10 K)
Verzija: RS-232-C
Potrošnja energije: ≤ 1,9 W
Izlazna struja signala: 0 mA ... 20 mA (konfigurabilno); 4 mA... 20 mA (konfigurabilno); 0 mA... 21 mA (radni raspon)
Dubina NS 35/7,5: 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
Konfiguracija: Softver
Opis ulaza: Potenciometar
Maksimalna struja preklapanja: 100 mA
Ex-instalacija (EPL): Gc
Galvanska izolacija ulaza/izlaza IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza IEC/EN 60079-11
Ex i strujni krugovi (EPL): Ga;Da;Ma
Maksimalni unutarnji kapacitet Ci: zanemariv
Najveći dopušteni ukupni otpor vodiča: ≤ 1000 Ω (po vodiču)
Sajmovi: Sajmovi
Galvanska izolacija ulaza/napajanja IEC/EN 60079-11: Galvanska izolacija ulaza/napajanja IEC/EN 60079-11
Galvanska izolacija ulaza/izlaza signalizacije greške IEC/EN 60079-11: Galvanska izolacija ulaza/izlaza signalizacije greške IEC/EN 60079-11
Galvanska izolacija ulaza/konfiguracijskog sučelja IEC/EN 60079-11: Galvanska izolacija ulaza/konfiguracijskog sučelja IEC/EN 60079-11
Galvanska izolacija izlaza 1 / izlaza 2: Galvanska izolacija izlaza 1 / izlaza 2
Galvanska izolacija izlaza/napajanja: Galvanska izolacija izlaza/napajanja
Izlaz/konfiguracijsko sučelje za galvansku izolaciju: Izlaz/konfiguracijsko sučelje za galvansku izolaciju
Izlaz galvanske izolacije/izlaz napajanja/signala greške: Izlaz galvanske izolacije/izlaz napajanja/signala greške
Tipovi senzora koji se mogu koristiti (RTD): Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100
Raspon linearnog otpora: 50 Ω ... 500 Ω; 0,5 kΩ ... 5 kΩ; 1 kΩ ... 10 kΩ; 10 kΩ ... 100 kΩ (s paralelnim shuntom od 10 kΩ, bez nadzora prekida žice)
Izvješće: Izlaz poruke o pogrešci: Izvješće: Izlaz poruke o pogrešci
IIA (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 700 mH / 1000 µF
IIC (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 90 mH / 25 µF
I (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 700 mH / 1000 µF
Raspon mjerenja temperature: -200 °C ... 1800 °C (raspon ovisi o vrsti senzora)
Raspon mjerenja temperature: ≥ 36 K (raspon ovisi o vrsti senzora)
Primjenjivi tipovi senzora (TC): B, E, J, K, N, R, S, T, L, U, XK
Signal: Struja: Signal: Struja
Opterećenje: 0 Ω ... 600 Ω (po kanalu)
IIB (jednostavni krug): maks. vanjska induktivnost Lo / maks. vanjska kapacitivnost Co: 330 mH / 570 µF
Softver: ISpac Wizard 9199

Tip: MACX MCR-EX-AP-2T-2I

Opskrbni napon: 24 V/DC

dim.: (D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključak: Vijčani priključak; 4-pinska utičnica

Proizvođač-br. dijela: 1290780

Širina: 17.5 mm

Visina: 112.5 mm

Dužina: 113.7 mm

Težina: 0.2286 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Predajnik temperature 1290780

Upute za rad i sigurnost

Upute za rad i sigurnost 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Predajnik temperature 1290780

Opis

Ex i temperaturni odašiljači, Ex i ulazni signali s otpornih termometara u 2-, 3- ili 4-žičnoj tehnologiji, termoelementi i mV izvori pretvaraju se u aktivne 0 mA / 4 mA ... Pretvoreni signali od 20 mA koji nisu Ex i. Broj kanala: 2, standardna konfiguracija, 5-kanalno odvajanje, vijčani priključak
