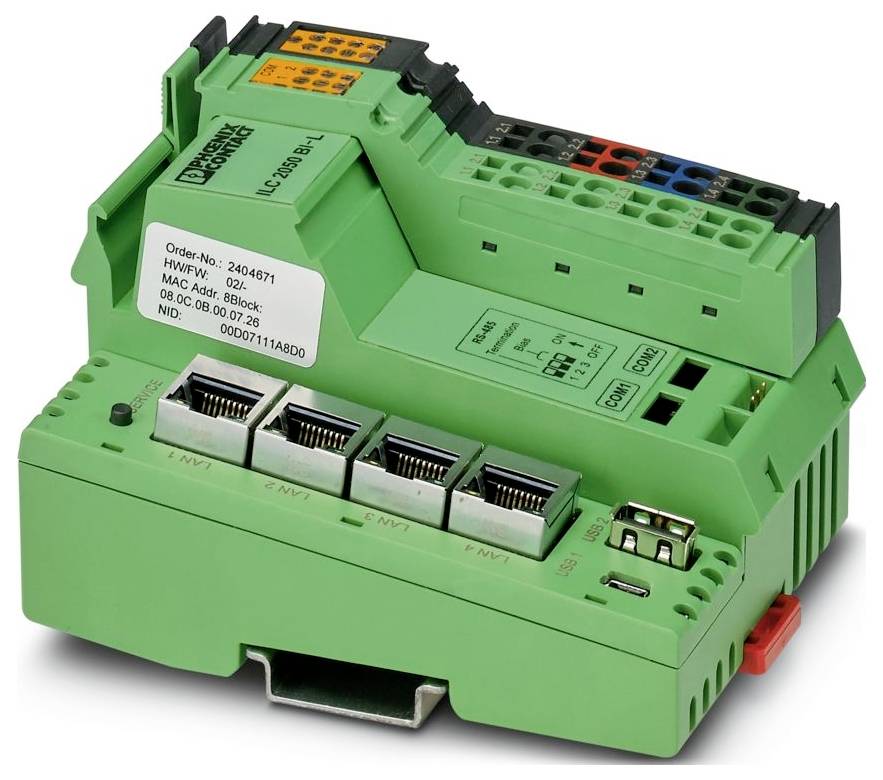

Phoenix Contact ILC 2050 BI-L 2404671 upravljačka jedinica 24 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.855,00 € / komad)
1.855,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: Linijski kontroleri
- Vrsta priključka: utor za microSD karticu
- Presjek fleksibilnog vodiča: 0,08 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,08 mm² ... 1,5 mm²
- Presjek vodiča AWG: 28 ... 16
- Širina: 80 mm
- Visina: 119,8 mm
- Dubina: 71,5 mm
- Boja: zelena (RAL 6021)
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
- Temperatura okoline (skladištenje/transport): -25 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Dopuštena vlažnost (rad): 0% ... 75% (prema DIN EN 61131-2)
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: vodoravni; Alternativni položaji ugradnje su mogući, ali mogu dovesti do smanjenja toplinskih performansi.
- Brzina prijenosa: 10/100 Mbps
- Broj sučelja: 1 (gornja strana)
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Mjesto upotrebe: Za unutarnju upotrebu
- Ethernet: Ethernet
- Sabirnički sustav: microSD
- Raspon napona napajanja: 19,2 V DC ... Napajanje 30 V / DC.
- Dopuštena vlažnost (skladištenje/transport): 0% ... 75% (prema DIN EN 61131-2)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Podržani protokoli: BACnet/IP; BACnet MS/TP (samo na COM1 i COM2); Modbus/TCP; Modbus/RTU; KNX IP; DALI; DALI-2; LON IP; EnOcean; SMI; MP-Bus; SNMP; M-Bus; MQTT; OPC UA; Simple OpenADR; LDAP; SMS; CSV; oBIX; Milestone Video Framework Interface; LonMark TP/FT
- Opskrba: Opskrba
- Tlak zraka (skladištenje/transport): 70 hPa ... 106 kPa (do 3000 m nadmorske visine)
- Tipična potrošnja struje: ≤ 170 mA (pri nazivnom naponu bez lokalnih sudionika u sabirnici)
- Maksimalna potrošnja struje: ≤ 1,5 A
- Broj kanala: 2
- Funkcionalnost: Funkcionalnost
- USB: USB
- Napon napajanja: 24 V DC -15 % / +20 % (prema EN 61131-2)
- Sat u stvarnom vremenu: Da
- Sistemski zahtjevi: Sistemski zahtjevi
- Podržani programski jezici: Niagara Framework®
- Ugrađeni konektor: Ugrađeni konektor
- Mjesto ugradnje: Razvodni ormar
- GRP_Temperaturna klasa: T4
- IEC 61131 sustav izvođenja: IEC 61131 sustav izvođenja
- Pohrana podataka: 2 GB (eMMC)
- Retentivna pohrana podataka: 2 GB (eMMC)
- RAM: 1024 MB DDR3 SDRAM
- Inženjerski alat: Emalytics
- Napon napajanja (DC): 24 V DC
- Potencijal: Potencijal
- microSD: microSD
- Otpornost na plinove koji smanjuju funkcionalnost prema DIN 40046-36/DIN 40046-37: sumporov dioksid (SO2) 10 ± 0,3 ppm (trajanje ispitivanja 10 dana), vodikov sulfid (H2S) 1 ± 0,3 ppm (trajanje ispitivanja 4 dana), svaki pri 25 °C i 75 % relativne vlažnosti
- Vrsta proizvoda
upravljačka jedinica
- Sučelja
USB-A
RJ45
microSD
- Radni napon
24 V/DC
- Visina
119.8 mm
- Dužina
71.5 mm
- Širina
80 mm
IP20
- dim.
(D x Š x V) 71.5 x 80 x 119.8 mm
- Priključak
priključak s nateznom oprugom
- Proizvođač-br. dijela
2404671
- Tip
ILC 2050 BI-L
- Montaža
montažne šine
- Dubina
70.030346 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579137 Phoenix Contact ILC 2050 BI-L 2404671 upravljačka jedinica 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3579137 Phoenix Contact ILC 2050 BI-L 2404671 upravljačka jedinica 24 V/DC
Opis
Modularni linijski kontroler za automatizaciju u zgradarstvu, infrastrukturi i energetskoj tehnologiji. Ima dva logički odvojena IP adresna sučelja, svako s dva integrirana Fast Ethernet porta. Konfigurabilno dodjeljivanje Ethernet portova za korištenje Spanning Tree Protocol-a, lančanog povezivanja i redundantnih prstenastih struktura za optimalnu dostupnost. Ima 4 LAN, 2 USB i 2 RS-485 sučelja. Omogućuje izravno povezivanje LonMark TP/FT-10 mreža. Priključci podatkovnih točaka mogu se proširiti s do 63 linijska I/O modula.
