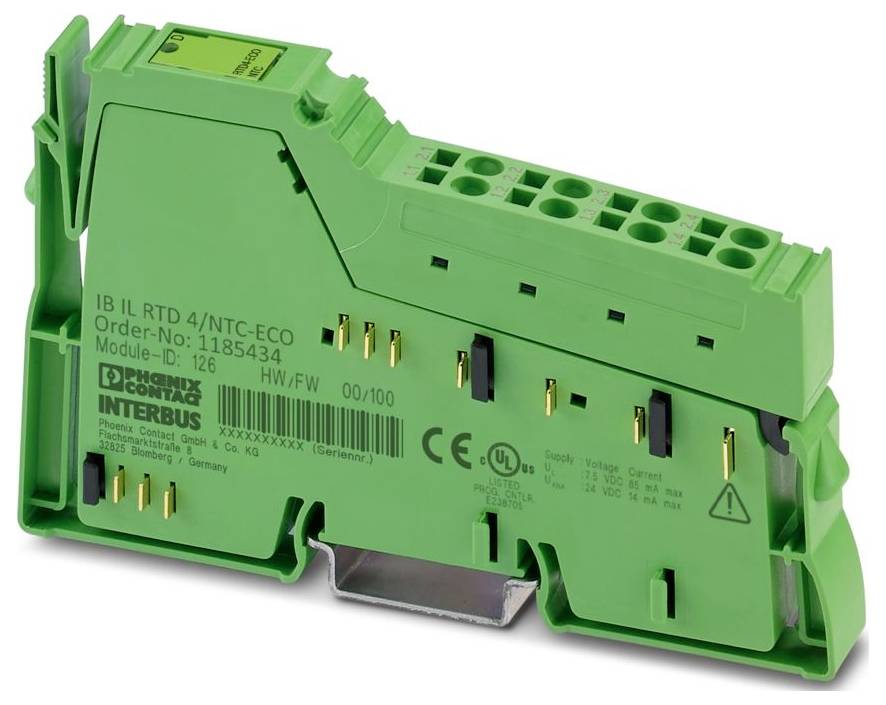

Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperaturni modul 24 V/DC, 7.5 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (285,00 € / komad)
285,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Linijski
- Dizajn: modularni
- Vrsta spoja: Spoj s vlačnom oprugom
- Presjek fleksibilnog vodiča: 0,08 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,08 mm² ... 1,5 mm²
- Presjek vodiča AWG: 28 ... 16
- Širina: 12,2 mm
- Visina: 119,8 mm
- Dubina: 71,5 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (rad): 0 °C ... 55 °C
- Temperatura okoline (skladištenje/transport): -25 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Dopuštena vlažnost (rad): 10% ... 95% (bez kondenzacije)
- Oznaka konektora: Linijski konektor
- Duljina skidanja izolacije: 8 mm
- Brzina prijenosa: 500 kbit/s
- Maksimalni gubitak snage pri nominalnim uvjetima: 0,95 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 2
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Opseg isporuke: uključujući linijski konektor
- Raspon napona napajanja: 19,2 V DC ... 30 V DC (uključujući sve tolerancije, uključujući valovitost)
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 10% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: maks. 14 mA; tip. 7,3 mA
- Priključak vodiča: Priključak vodiča
- Zaštitni sklop: Zaštita od preopterećenja | maks. ±40 V DC, 1 min.; Zaštita od tranzijenata | Supresorska dioda
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Označavanje ulaza: Analogni RTD ulazi
- Opis ulaza: Ulazi za otporne temperaturne senzore
- Broj ulaza: 4 (NTC, linearni otpornici)
- Analogni: Analogni:
- Vrijeme ulaznog filtera: 120 ms (po kanalu)
- Napon napajanja: 24 V DC (preko potencijalnog kratkospojnika)
- Napomena u vezi s tehnologijom spajanja: oklopljeno
- Rezolucija A/D pretvarača: 24 bita
- Raspon linearnog otpora: 0 Ω ... 100 kΩ
- Lokalni autobus u liniji: Lokalni autobus u liniji
- Modul: Modul
- ID kod (prosinac): 126
- ID kod (hex): 7E
- Kod duljine (hex): 04
- Kod duljine (dec): 04
- Kanal procesnih podataka: 64 bita
- Ulazni adresni prostor: 8 bajtova
- Izlazni adresni prostor: 0 bajtova
- Duljina registra: 64 bita
- Zahtjev za podatke parametara: 1 bajt
- Zahtjev za konfiguracijske podatke: 4 bajta
- Potencijali: Logičko napajanje (UL): Potencijali: Logičko napajanje (UL)
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ugrađeni konektor: Ugrađeni konektor
- Dijagnostičke poruke: Kvar unutarnjeg perifernog napajanja; poruka o perifernoj pogrešci za spojnik sabirnice; pogreška kontrolnog zbroja; poruka o perifernoj pogrešci za spojnik sabirnice
- Potencijal: Opskrba analognih modula (UANA): Potencijal: Opskrba analognih modula (UANA)
- Mjesto ugradnje: Razvodni ormar
- Vrijeme A/D pretvorbe: tipično 120 ms
- Formati podataka: Standardizirani prikaz
- Relativna tolerancija: tip. ± 0,15% (od pune vrijednosti ljestvice, pri TU = 25 °C); maks. ± 0,35 % (od pune vrijednosti ljestvice, pri TU = 25 °C)
- Ulazni filter: Digitalni filter
- Ažuriranje procesnih podataka:< 10 ms
- Nazivna vrijednost izvora struje: 10 µA (pulsirajuća struja, ova specifikacija vrijedi tijekom faze uzorkovanja)
- Ispitni napon: Logika sabirnice (lokalna sabirnica, napajanje logike): 500 V AC, 50 Hz, 1 min
- Ispitni napon: Analogni periferni uređaji: 500 V AC, 50 Hz, 1 min
- Ispitni napon: Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Vrsta proizvoda
Temperaturni modul
- Tip
IB IL RTD 4/NTC-ECO
- Broj analognih ulaza maks.
4
- Broj ulaza maks.
4
- Broj izlaza maks.
0
- Broj ulaza
4 x
- Broj izlaza
0 x
- Radni napon
24 V/DC
7.5 V/DC
- Visina
119.8 mm
- Dužina
71.5 mm
- Širina
12.2 mm
IP20
- dim.
(D x Š x V) 71.5 x 12.2 x 119.8 mm
- Tehnika priključivanja
2 žični
- Priključak
priključak s nateznom oprugom
- Maks. potrošnja struje
85 mA
- Proizvođač-br. dijela
1185434
- Izvedba
modularni
- Montaža
montažne šine
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
0 °C
- Dubina
70.430346 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperaturni modul 24 V/DC, 7.5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperaturni modul 24 V/DC, 7.5 V/DC
Opis
Ugrađeni priključak za mjerenje temperature, Analogni RTD ulazi: 4 (NTC, linearni otpornici), Tehnologija spajanja: 2-žična, Brzina prijenosa u lokalnoj sabirnici: 500 kbit/s, Klasa zaštite: IP20, uključujući linijski konektor
