Name: Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 inline stezaljka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209881
Availability: BackOrder

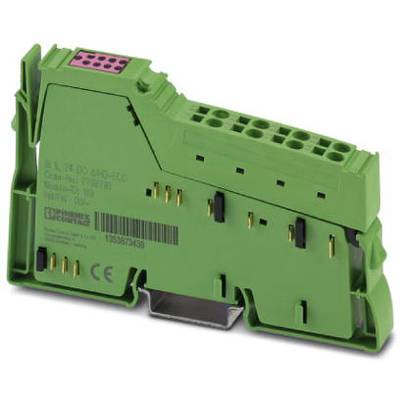

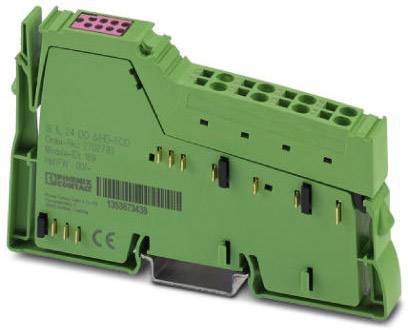

Zelena elektronička komponenta s više priključnih mjesta, prikladna za industrijsku upravljačku i regulacijsku tehniku. CE oznaka vidljiva.

Zelena ploča za igru s crvenom zonom na vrhu. Numerirana polja od 1 do 8. Donje zone s dvostrukom funkcijom za figure.

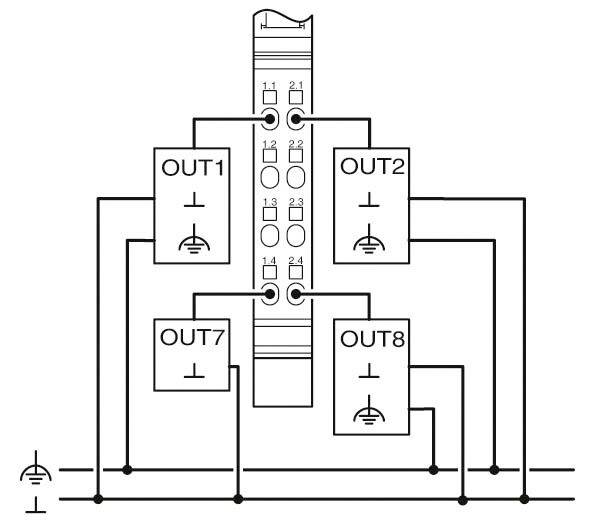

Shematski prikaz pokazuje vertikalnu traku s povezivanjima prema četiri izlaza: OUT1, OUT2, OUT7, OUT8. Simbol uzemljenja nalazi se u donjem lijevom kutu.

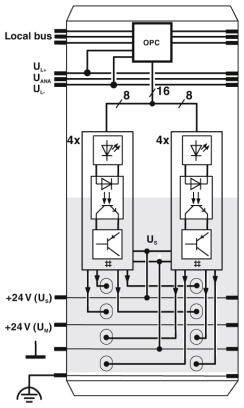

Električna shema sklopa s dva paralelna modula, svaki s LED-diodama, diodama i priključcima, označena naponskim vrijednostima.

Tehnički crtež profila dimenzija 119,8 mm širine i 71,5 mm visine.

1/5

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (73,99 € / komad)

73,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštitni krug: zaštita od preopterećenja, zaštita od kratkog spoja izlaza Z-dioda u izlaznom čipu
Boja: zelena
Neto težina: 84 g
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Broj izlaza: 8
Duljina trake: 8 mm
Presjek dirigenta kruti min: 0,08 mm²
Presjek konduktora kruti maks .: 1,5 mm²
Min. Presjek provodnika fleksibilan: 0,08 mm²
Maks. Presjek provodnika je fleksibilan: 1,5 mm²
Presjek provodnika AWG min: 28
Presjek provodnika AWG max: 16
Brzina prijenosa: 500 kbit / s
Primljena snaga maks. 0,62 W

Vrsta proizvoda: inline stezaljka

Tip: IB IL 24 DO 8/HD-ECO

Broj izlaza: 8 x

Izlazni signal struje: 500 mA

Maks. izlazna struja po kanalu: 500 mA

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30 V/DC

Pogonski napon maks.: 30 V/DC

Izlazni signal, napon: 24 V

Radni napon: 7.5 V/DC

Visina: 119.8 mm

Dužina: 71.5 mm

Širina: 12.2 mm

: IP20

dim.: (D x Š x V) 71.5 x 12.2 x 119.8 mm

Tehnika priključivanja: 1 vod

Priključak: priključak s nateznom oprugom

Maks. potrošnja struje: 45 mA

Proizvođač-br. dijela: 2702793

Montaža: Montažna šina

Maks. temperatura okoline: +55 °C

Min. temperatura okoline: 0 °C

Logički napon U(L): 7.5 V/DC

Serija: ECO

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Proizvođač-br. dijela

Radni napon

Vrsta proizvoda

Phoenix Contact AXC F IL ADAPT 1020304 PLC modul za proširenje 24 V/DC

Kataloški br.:2208975

Dostava pon,16.11.

Conrad Electronic

1020304

24 V/DC

PLC modul za proširenje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC modul za proširenje 24 V/DC

Kataloški br.:2209737

Dostava pon,16.11.

Conrad Electronic

2403115

24 V/DC

PLC modul za proširenje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

335,00 €^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 decentralizirani I/O uređaj

Kataloški br.:2209865

Dostava čet,21.01.2027.

Conrad Electronic

2702660

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

209,99 €^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 decentralizirani I/O uređaj

Kataloški br.:2209863

Dostava čet,04.03.2027.

Conrad Electronic

2702658

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

159,99 €^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 decentralizirani I/O uređaj 24 V/DC

Kataloški br.:2209864

Dostava čet,04.03.2027.

Conrad Electronic

2702659

24 V/DC

decentralizirani I/O uređaj

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact AXL F BK PB XC 2702463 spojnica sabirnice 24 V/DC

Kataloški br.:2209838

Dostava pon,16.11.

Conrad Electronic

2702463

24 V/DC

spojnica sabirnice

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

505,00 €^*

Phoenix Contact AXL F BK PN TPS 2403869 spojnica sabirnice 24 V/DC

Kataloški br.:2209746

Dostava pon,16.11.

Conrad Electronic

2403869

24 V/DC

spojnica sabirnice

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

385,00 €^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Kataloški br.:2209792

Dostava pet,02.04.2027.

Conrad Electronic

2701226

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

339,00 €^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Kataloški br.:2208989

Dostava pon,16.11.

Conrad Electronic

1027904

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Kataloški br.:2208901

Dostava pon,16.11.

Conrad Electronic

1004925

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

299,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209881 Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 inline stezaljka 7.5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2209881 Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 inline stezaljka 7.5 V/DC

Opis

8 digitalnih izlaza. Spajanje pokretača u jednožičnoj tehnologiji. Nominalna struja po izlazu: 500 mA. Ukupna struja terminala: 4 A. Izlazi zaštićeni kratkim spojem i preopterećenjem. Dijagnostički i statusni prikazi.
