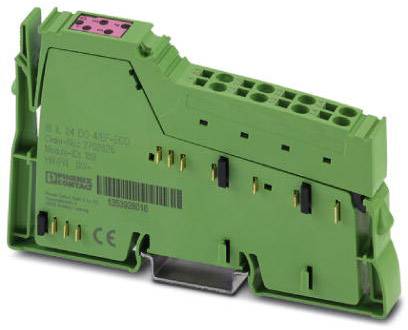

Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 inline stezaljka 7.5 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (81,99 € / komad)
81,99 €
sa PDV-om
Tehnički podaci
- Zaštitni krug: zaštita od preopterećenja, zaštita od kratkog spoja izlaza Z-dioda u izlaznom čipu
- Boja: zelena
- Neto težina: 83,85 g
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj izlaza: 4
- Duljina trake: 8 mm
- Presjek dirigenta kruti min: 0,08 mm²
- Presjek konduktora kruti maks .: 1,5 mm²
- Min. Presjek provodnika fleksibilan: 0,08 mm²
- Maks. Presjek provodnika je fleksibilan: 1,5 mm²
- Presjek provodnika AWG min: 28
- Presjek provodnika AWG max: 16
- Brzina prijenosa: 500 kbit / s
- Primljena snaga maks. 0,33 W
- Vrsta proizvoda
inline stezaljka
- Tip
IB IL 24 DO 4/EF-ECO
- Izlazni signal struje
500 mA
- Maks. izlazna struja po kanalu
500 mA
- min. pogonski napon
19.2 V/DC
- Pogonski napon
19.2 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- Izlazni signal, napon
24 V
- Radni napon
7.5 V/DC
- Visina
119.8 mm
- Dužina
71.5 mm
- Širina
12.2 mm
IP20
- dim.
(D x Š x V) 71.5 x 12.2 x 119.8 mm
- Tehnika priključivanja
3 žični
- Priključak
priključak s nateznom oprugom
- Maks. potrošnja struje
44 mA
- Proizvođač-br. dijela
2702825
- Montaža
Montažna šina
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
0 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 inline stezaljka 7.5 V/DC
Podatkovna tablica 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 inline stezaljka 7.5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 inline stezaljka 7.5 V/DC
Opis

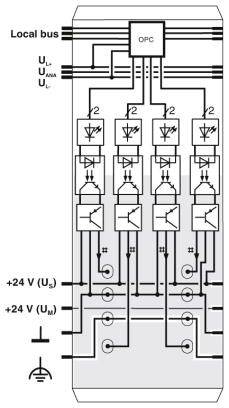

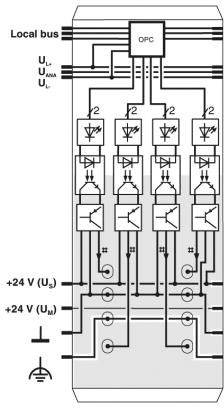

4 digitalna izlaza. Spajanje aktuatora u 2- i 3-žilnoj tehnologiji. Nominalna struja po izlazu: 500 mA. Ukupna struja terminala: 2 A. Izlazi zaštićeni kratkim spojem i preopterećenjem. Dijagnostički i statusni prikazi.
