Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 inline stezaljka 7.5 V/DC

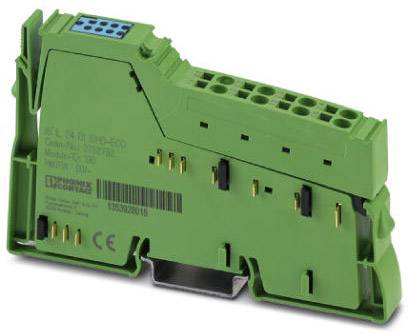

Zeleni električni element s više priključaka i utičnica, vjerojatno modul za električko spajanje.

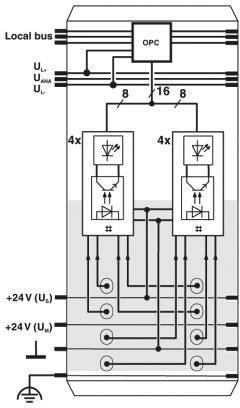

Dijagram prikazuje elektronički sklopni sustav s dvije grupe od četiri diode, povezane lokalnom sabirnicom i OPC-om.
Plavi pravokutnik s bijelim brojevima od 0 do 9 u dva reda. Ispod njega crno polje sa zelenom riječju 'ECONOMY'.

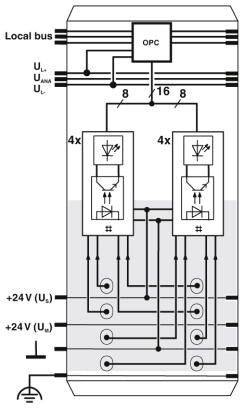

Shema električkog sklopa s četiri senzora, dvije kontrolne lampice i priključcima za kablove. Oznake: 'Lokalna sabirnica', 'OPC', '+24 V (U₀)'.

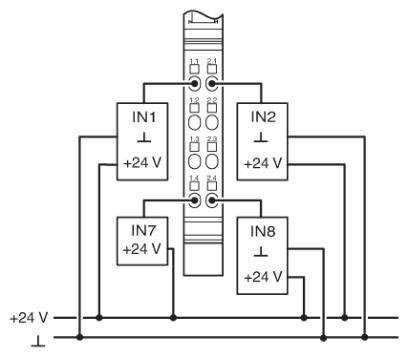

Električna shema upravljačkog sklopa s četiri ulaza (IN1, IN2, IN7, IN8), svi spojeni sa '+24 V', povezani u centralni modul.
Tehnički nacrt dijela s dimenzijama. Širina: 119,8 mm, visina: 71,5 mm. Prikazuje unutarnju strukturu i točke učvršćivanja.
1/6
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pon,16.11.
Broj
Ukupno (65,99 € / komad)
65,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Opis ulaza: EN 61131-2 tip 1 i 3
  • Broj ulaza: 8
  • Raspon ulaznog napona \ "0 \" signal: -3 V DC ... 5 V DC
  • Raspon ulaznog napona \ "1 \" signal: 11 V DC ... Napajanje 30 V / DC.
  • Boja: zelena
  • Neto težina: 83,38 g
  • Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
  • Duljina trake: 8 mm
  • Presjek dirigenta kruti min: 0,08 mm²
  • Presjek konduktora kruti maks .: 1,5 mm²
  • Min. Presjek provodnika fleksibilan: 0,08 mm²
  • Maks. Presjek provodnika je fleksibilan: 1,5 mm²
  • Presjek provodnika AWG min: 28
  • Presjek provodnika AWG max: 16
  • Brzina prijenosa: 500 kbit / s
  • Potrošnja energije: max. 0,25 W (na UL)
Vrsta proizvoda

inline stezaljka

Tip

IB IL 24 DI 8/HD-ECO

Broj digitalnih ulaza maks.

8

Broj ulaza maks.

8

min. pogonski napon

19.2 V/DC

Pogonski napon

19.2 - 30 V/DC

Pogonski napon maks.

30 V/DC

Radni napon

7.5 V/DC

Visina

119.8 mm

Dužina

71.5 mm

Širina

12.2 mm

IP20

dim.

(D x Š x V) 71.5 x 12.2 x 119.8 mm

Tehnika priključivanja

1 vod

Priključak

priključak s nateznom oprugom

Maks. potrošnja struje

30 mA

Proizvođač-br. dijela

2702792

Montaža

Montažna šina

Vrijeme odziva t(S)

1 ms

Maks. temperatura okoline

+55 °C

Min. temperatura okoline

0 °C

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 inline stezaljka 7.5 V/DC

Podatkovna tablica 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 inline stezaljka 7.5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 inline stezaljka 7.5 V/DC

Opis

8 digitalnih ulaza. Spajanje senzora u 1-žičnoj tehnologiji.
