Name: Phoenix Contact FA MCR-EX-HT-TS-I-OLP Glavni odašiljač 1105681
Brand: Phoenix Contact
SKU: 3564181
Availability: SoldOut

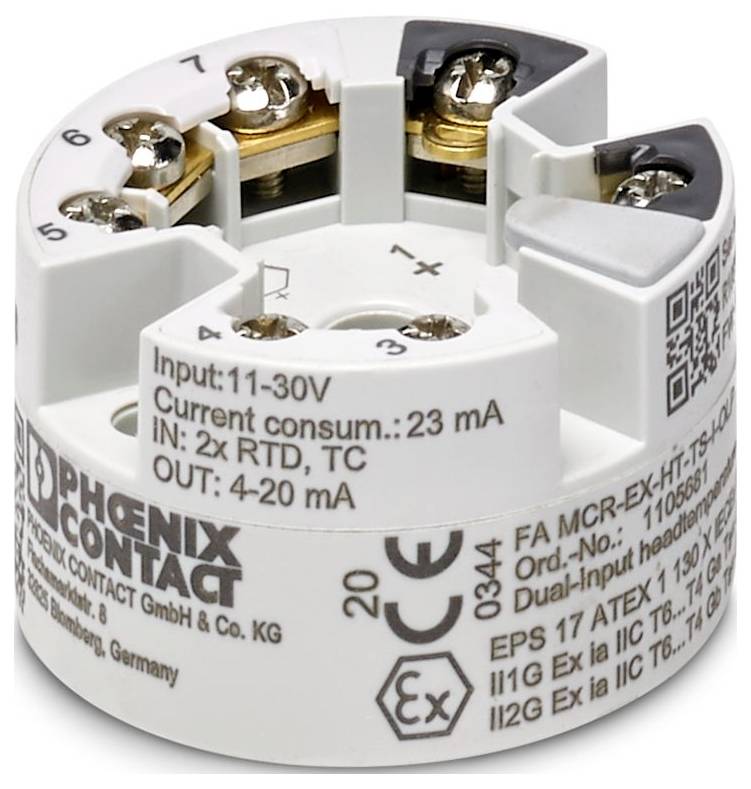

Phoenix Contact FA MCR-EX-HT-TS-I-OLP Glavni odašiljač 1105681-0

Slika slična

Tip

FA MCR-EX-HT-TS-I-OLP

Opskrbni napon

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Priključak

Vijčano priključenje

Proizvođač-br. dijela

1105681

Maks. temperatura okoline

85 °C

Tehnički list (PDF)

Nije dostupno

Ukupno (509,00 € / komad)

509,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: Analogni terenski uređaj
Vrsta priključka: Vijčani priključak
Navoj vijka: M3
Moment zatezanja: 0,35 Nm
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 14
Uvjeti okoline: Uvjeti okoline
Klasa zaštite: IP00 (kada je instalirano u kućište na terenu IP66/67, NEMA 4X)
Temperatura okoline (radna): -40 °C ... 85 °C; -40 °C ... 70 °C (SIL aktivan)
Temperatura okoline (skladištenje/transport): -50 °C ... 100 °C
Nadmorska visina: ≤ 4000 m (iznad razine mora)
Vrsta montaže: Ugradna montaža; Montaža na montažnu šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II
Stupanj nečistoće: 2
Dopuštena vlažnost (rad): 5% ... 95% (dopuštena kondenzacija)
Duljina skidanja izolacije: 8 mm
ATEX: ATEX
IECEx: IECEx
Brzina prijenosa: 1200 bauda
Identifikacija: 3
UL, SAD / Kanada: UL, SAD / Kanada
Raspon napona napajanja: napajanje iz petlje, nije potrebno vanjsko napajanje; 11 V DC ... 42 V DC (zadano); 11 V DC... 32 V DC (SIL aktivan); 11 V DC... 30 V DC (Ex)
CE: CE
Certifikat: DNV GL TAA00002GX
Raspon ulaznog napona: -20 mV ... 100 mV (minimalni raspon mjerenja: 5 mV)
Upute za ugradnju: Ugradnja u priključnu glavu prema DIN 43729 Oblik B
Klimatski razred: C1
CSA: CSA
Odobrenje za brodogradnju: Odobrenje za brodogradnju
Podržani protokoli: HART
Galvanska izolacija između ulaza i izlaza: da
Opskrba: Opskrba
Broj kanala: 2
Kašnjenje uključivanja: ≈ 10 s (HART); ≈ 28 s (izmjerena vrijednost)
Podaci o brodogradnji: Podaci o brodogradnji
Temperatura: D
Vlažnost: B
Vibracija: B
EMC: B
Kućište: C
Ispitni napon: 2 kV AC (50 Hz, 60 s)
Funkcionalnost: Funkcionalnost
FM: FM
Komunikacija podataka (zaobilaženje): Komunikacija podataka (zaobilaženje)
Izlazna struja signala: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
Maksimalna izlazna struja: 23 mA
Konfiguracija: Softver; HART
Broj ulaza: 2
Ex instalacija (EPL): GB; Div. 1
Ex i strujni krugovi (EPL): Ga; Div. 1
Razina integriteta sigurnosti (SIL, IEC 61508): Razina integriteta sigurnosti (SIL, IEC 61508)
Sajmovi: Sajmovi
Korisne vrste senzora (RTD): Pt, Ni, Cu senzori: 2-, 3-, 4-žični
Raspon linearnog otpora: 10 Ω ... 2000 Ω (minimalni raspon mjerenja: 10 Ω)
Raspon mjerenja temperature: -250 °C ... 2500 °C (raspon ovisi o vrsti senzora); -200 °C ... 850 °C (Pt 100)
Raspon mjerenja temperature:> 10 K (RTD);> 50 tisuća (TC)
Primjenjivi tipovi senzora (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Struja: Signal: Struja
Opterećenje: (UB - 11 V) / 0,023 A
Odziv na skok (0-99%): 0,8 s (TC)
Galvanska izolacija ulaz/izlaz: Galvanska izolacija ulaz/izlaz
HART kodiranje: FSK ± 0,5 mA
HART verzija: 7
Filtar mrežne frekvencije: 50/60 Hz
Komunikacijski otpor: ≥ 250 Ω
Sustavna sposobnost: Sustavna sposobnost

Tip: FA MCR-EX-HT-TS-I-OLP

Opskrbni napon: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Priključak: Vijčano priključenje

Proizvođač-br. dijela: 1105681

Maks. temperatura okoline: 85 °C

Min. temperatura okoline: -40 °C

Težina: 0.1921 kg

UKCA: da

Vrsta proizvoda: temperaturni mjerni transformator

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Glavni odašiljač 1105681

Upute za rad i sigurnost

Upute za rad i sigurnost 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Glavni odašiljač 1105681

Opis

Ex i izlazni odašiljač s petljom za prijenos do 2 senzorska signala s RTD i TC senzora, kao i s izlaza otpora i napona putem 4 mA ... 20 mA. HART, standardna konfiguracija, razina sigurnosnog integriteta (SIL, IEC 61508): 2, sustavna sposobnost: 3, vijčani priključak

Ovaj tekst je strojno preveden.
