Name: Phoenix Contact ECM-UC-10A-MTCP Trenutni odašiljač
Brand: Phoenix Contact
SKU: 3566003
Availability: SoldOut

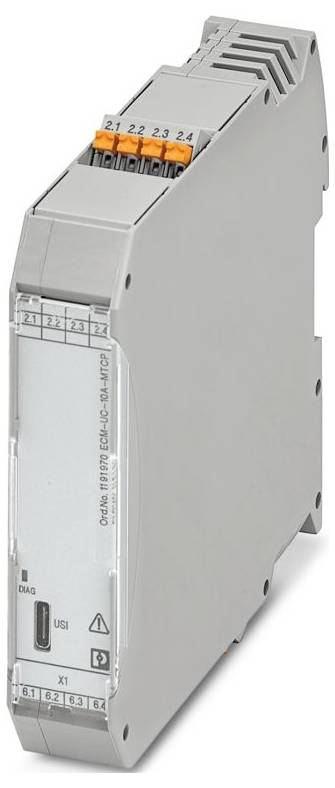

Phoenix Contact ECM-UC-10A-MTCP Trenutni odašiljač-0

Slika slična

dim.

(D x Š) 113.8 mm x 22.6 mm

Tip

ECM-UC-10A-MTCP

Priključak

Push-in priključak s oprugom

Priključak

RJ45

Širina

22.6 mm

Tehnički list (PDF)

Nije dostupno

Ukupno (499,00 € / komad)

499,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta priključka: RJ45
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
Presjek vodiča AWG: 24 ... 13
Širina: 22,6 mm
Visina: 106,7 mm
Dubina: 113,8 mm
Boja: siva (RAL 7042)
Klasa zapaljivosti prema UL 94: V0 (kućište)
Materijal kućišta: PA 6.6-FR
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 60 °C; -40 °F ... 140 °F
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Nadmorska visina: ≤ 4000 m
Standardi/propisi: IEC 61010-1
Napomena: Za sadržaj registra pogledajte tablicu registara
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III (300 V)
Stupanj nečistoće: 2
Dopuštena vlažnost (radna): ≤ 95% (bez kondenzacije)
Duljina skidanja izolacije: 10 mm
Položaj ugradnje: vertikalni ili horizontalni
Označavanje: Ind. Nastavak Jednadžba E238705-E196811
UL, SAD / Kanada: UL, SAD / Kanada
Raspon napona napajanja: 9,6 V DC ... Napajanje 30 V / DC.
CE: CE
Dimenzije artikla: Dimenzije artikla
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
Interferentno zračenje: Interferentno zračenje
Otpornost na smetnje EN 61000˗6˗2
Raspon ulazne struje: 0 A AC ... 10 A AC; -10 A DC ... 10 A istosmjerne struje
Naziv: Konfiguracija Modbus/TCP sučelja
Dubina (dubina uređaja (montažna šina)): 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
Opskrba: Opskrba
Izolacija: Sigurno odvajanje prema IEC/EN 61010-1
Nazivni izolacijski napon: 300 V AC (prema zemlji)
Ispitni napon: 2 kV AC (50 Hz, 60 s)
Nazivni napon napajanja: 24 V DC
Prekomjerno opterećenje: 2 x IN
Maksimalni temperaturni koeficijent:< 0,03%/K
Odziv na skok (10-90%): 200 ms (AC/DC); 20 ms (DC)
Maksimalna pogreška prijenosa: 0,5% (od nominalne vrijednosti raspona pod nominalnim uvjetima)
Potrošnja energije: ≤ 2,3 W (30 V DC)
Raspon mjerenja frekvencije: 0 Hz; 10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
Mjerno područje: 0 A AC/DC ... 0,1 A AC/DC; 0 A AC/DC ... 1 A AC/DC; 0 A AC/DC ... 5 A AC/DC; 0 A AC/DC ... 10 A AC/DC
Sajmovi: Sajmovi
Galvanska izolacija izlaza/napajanja: Galvanska izolacija izlaza/napajanja
Galvanska izolacija ulaz/izlaz: Galvanska izolacija ulaz/izlaz
Nazivni raspon napona napajanja: 12 V DC ... 24 V istosmjerne struje -20% ... +25%
Galvanska izolacija IEC 61010-2-030: Galvanska izolacija IEC 61010-2-030
Kategorija mjerenja: III (300 V)
Galvanska izolacija ulaza/napajanja: Galvanska izolacija ulaza/napajanja
Minimalni raspon podešavanja ulazne struje: 0 A AC/DC ... 100 mA AC/DC
Raspon podešavanja maksimalne ulazne struje: 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1); 0 A AC/DC... 10 A AC/DC (UL 61010-1); -12,5 A DC... 12,5 A DC (DIN/EN 61010-1); -10 A DC... 10 A istosmjerne struje (UL 61010-1)
Nosivost udarne struje: 10 x IN
Oblik krivulje: Istosmjerne, izmjenične ili iskrivljene struje
WBM: WBM
IP adresa: 192.168.1.2;255.255.255.0 (podmreža)
Modbus TCP: Modbus TCP

dim.: (D x Š) 113.8 mm x 22.6 mm

Tip: ECM-UC-10A-MTCP

Priključak: Push-in priključak s oprugom

Priključak: RJ45

Širina: 22.6 mm

Dužina: 113.8 mm

Opskrbni napon: 24 V/DC

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 2.5 mm²

Poprečni presjek fleksibilni (min.): 0.2 mm²

Poprečni presjek kruti (min.): 0.2 mm²

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3566003 Phoenix Contact ECM-UC-10A-MTCP Trenutni odašiljač

Upute za rad i sigurnost

Upute za rad i sigurnost 3566003 Phoenix Contact ECM-UC-10A-MTCP Trenutni odašiljač

Opis

Strujni odašiljač za mjerenje AC, DC i iskrivljenih struja. Konfiguracija putem USB-C sučelja pomoću web poslužitelja (bez 24 V DC). 4 mjerna područja struje: 0 A ... 0,1 A do 0 A ... 12,5 A. Konfiguracija sučelja Modbus/TCP (RJ45), standardna konfiguracija, push-in priključak
