Name: Phoenix Contact ECM-UC-100A-UI Strommessumformer
Brand: Phoenix Contact
SKU: 3565044
Availability: SoldOut

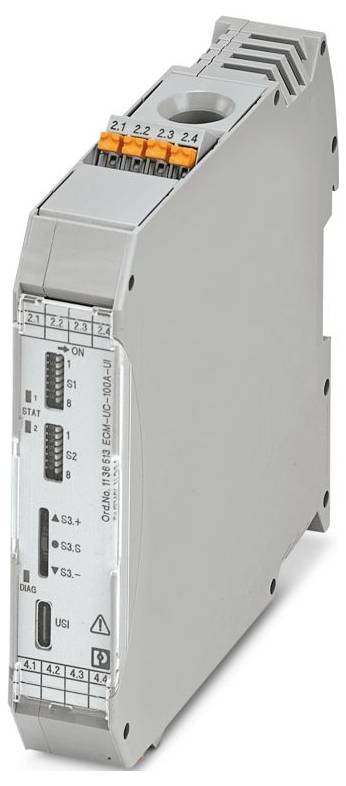

Phoenix Contact ECM-UC-100A-UI Strommessumformer-0

Slika slična

dim.

(D x Š) 113.8 mm x 22.6 mm

Tip

ECM-UC-100A-UI

Priključak

Push-in priključak s oprugom

Širina

22.6 mm

Dužina

113.8 mm

Tehnički list (PDF)

Nije dostupno

Ukupno (415,00 € / komad)

415,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 25 mm²
Leiterquerschnitt AWG: 3
Širina: 22,6 mm
Visina: 106,7 mm
Dubina: 113,8 mm
Farbe: grau (RAL 7042)
Brennbarkeitsklasse nach UL 94: V0 (Gehäuse)
Material Gehäuse: PA 6.6-FR
Umgebungsbedingungen: Umgebungsbedingungen
Vrsta zaštite: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 60 °C;-40 °F ... 140 °F
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m
Normen/Bestimmungen: IEC/EN 61131-2 (Typ 3)
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III (300 V)
Stupanj nečistoće: 2
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
Abisolierlänge: 10 mm
Einbaulage: vertikal oder horizontal
Kennzeichnung: Ind. Cont. Eq. E238705-E196811
UL, USA / Kanada: UL, USA / Kanada
Promjer 11 mm
Versorgungsspannungsbereich: 9,6 V DC ... Napajanje 30 V / DC.
CE: CE
Artikelabmessungen: Artikelabmessungen
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Störabstrahlung: Störabstrahlung
Otpornost na smetnje EN 61000˗6˗2
Eingangsstrombereich: 0 A AC ... 100 A AC;-100 A DC ... 100 A DC
Benennung: WBM: Standardadresse, Schnittstelle USB-C
Tiefe (Gerätetiefe (Tragschienenmontage)): 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
Versorgung: Versorgung
Isolierung: Sichere Trennung nach IEC/EN 61010-1
Bemessungsisolationsspannung: 300 V AC (gegen Erde)
Prüfspannung: 2 kV AC (50 Hz, 60 s)
Bürde/Ausgangslast Stromausgang: < 500 Ω
Versorgungsnennspannung: 24 V DC
Überstrombelastbarkeit: 2 x IN (dauernd), abhängig vom durchgesteckten Leiter
Temperaturkoeffizient maximal: < 0,02 %/K
Sprungantwort (10-90%): 200 ms (AC/DC);20 ms (DC)
Übertragungsfehler maximal: 0,5 % (vom Bereichsnennwert unter Nennbedingungen)
Leistungsaufnahme: ≤ 2 W (30 V DC)
Eingangssignal Strom: 2 mA ... 15 mA
Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA;20 mA ... 0 mA;20 mA ... 4 mA
Frequenzmessbereich: 0 Hz;10 Hz ... 100 Hz;10 Hz ... 200 Hz;10 Hz ... 500 Hz;10 Hz ... 1000 Hz
Eingangssignal Spannung: 0 V DC ... Napajanje 30 V / DC.
Ausgangssignal Spannung: 0 V ... 10 V;0 V ... 5 V;1 V ... 5 V;2 V ... 10 V;-10 V ... 10 V;-5 V ... 5 V;10 V ... -10 V;5 V ... -5 V;10 V ... 0 V;5 V ... 0 V
Signal: Spannung/Strom: Signal: Spannung/Strom
Messbereich: 0 A AC/DC ... 50 A AC/DC;0 A AC/DC ... 100 A AC/DC
Messen: Messen
Galvanische Trennung Ausgang/Versorgung: Galvanische Trennung Ausgang/Versorgung
Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
Versorgungsnennspannungsbereich: 12 V DC ... 24 V DC -20 % ... +25 %
Signal: Digital: Signal: digital
Galvanische Trennung IEC 61010-2-030: Galvanische Trennung IEC 61010-2-030
Messkategorie: III (300 V)
Galvanische Trennung Eingang/Versorgung: Galvanische Trennung Eingang/Versorgung
Einstellbereich Eingangsstrom minimal: 0 A AC/DC ... 9,4 A AC/DC;0 A AC/DC ... 18,8 A AC/DC
Einstellbereich Eingangsstrom maximal: 0 A AC/DC ... 62,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 125 A AC/DC (DIN/EN 61010-1);-125 A DC ... 125 A DC (DIN/EN 61010-1)
Stoßstrombelastbarkeit: 20 x IN (1 s), abhängig vom durchgesteckten Leiter
Kurvenform: Gleich-, Wechsel- oder verzerrte Ströme
Rundleiter: Rundleiter
WBM: WBM
IP-Adresse: 192.168.128.1
Signal: digital: Signal: digital
Bürde/Ausgangslast Spannungsausgang: > 10 kΩ

dim.: (D x Š) 113.8 mm x 22.6 mm

Tip: ECM-UC-100A-UI

Priključak: Push-in priključak s oprugom

Širina: 22.6 mm

Dužina: 113.8 mm

Opskrbni napon: 24 V/DC

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 2.5 mm²

Poprečni presjek fleksibilni (min.): 0.2 mm²

Poprečni presjek kruti (min.): 0.2 mm²

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3565044 Phoenix Contact ECM-UC-100A-UI Strommessumformer

Upute za rad i sigurnost

Upute za rad i sigurnost 3565044 Phoenix Contact ECM-UC-100A-UI Strommessumformer

Opis

Strommessumformer zur Messung von AC, DC und verzerrten Strömen. Konfiguration über USB-C-Schnittstelle via Webserver (ohne 24 V DC). Strommessbereiche: 0 A ... 125 A. Standardkonfiguration, Push-in-Anschluss

Ovaj tekst je strojno preveden.
