Name: Phoenix Contact ECM-UC-100A-MRTU Trenutni odašiljač
Brand: Phoenix Contact
SKU: 3566016
Availability: SoldOut

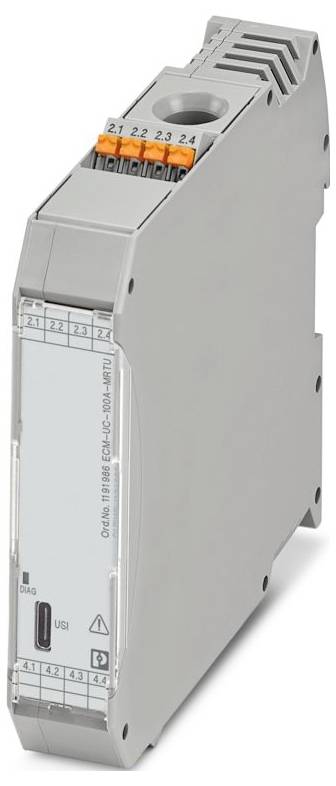

Phoenix Contact ECM-UC-100A-MRTU Trenutni odašiljač-0

Slika slična

dim.

(D x Š) 113.8 mm x 22.6 mm

Tip

ECM-UC-100A-MRTU

Priključak

Push-in priključak s oprugom

Priključak

RS-485

Širina

22.6 mm

Tehnički list (PDF)

Nije dostupno

Ukupno (655,00 € / komad)

655,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta veze: RS-485
Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
Presjek krutog vodiča: 25 mm²
Presjek vodiča AWG: 3
Širina: 22,6 mm
Visina: 106,7 mm
Dubina: 113,8 mm
Boja: siva (RAL 7042)
Klasa zapaljivosti prema UL 94: V0 (kućište)
Materijal kućišta: PA 6.6-FR
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -40 °C ... 60 °C; -40 °F ... 140 °F
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Nadmorska visina: ≤ 4000 m
Standardi/propisi: IEC 61010-1
Napomena: Za sadržaj registra pogledajte tablicu registara
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: III (300 V)
Stupanj nečistoće: 2
Dopuštena vlažnost (radna): ≤ 95% (bez kondenzacije)
Duljina skidanja izolacije: 10 mm
Položaj ugradnje: vertikalni ili horizontalni
Označavanje: Ind. Nastavak Jednadžba E238705-E196811
UL, SAD / Kanada: UL, SAD / Kanada
Promjer 11 mm
Raspon napona napajanja: 9,6 V DC ... Napajanje 30 V / DC.
CE: CE
Dimenzije artikla: Dimenzije artikla
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu
Interferentno zračenje: Interferentno zračenje
Otpornost na smetnje EN 61000˗6˗2
Raspon ulazne struje: 0 A AC ... 100 A izmjenične struje; - 100 A istosmjerne struje ... 100 A istosmjerne struje
Naziv: Konfiguracija Modbus/RTU sučelja
Dubina (dubina uređaja (montažna šina)): 114,5 mm (pričvršćeno na montažnu šinu NS 35/7,5 prema EN 60715)
Opskrba: Opskrba
Izolacija: Sigurno odvajanje prema IEC/EN 61010-1
Nazivni napon izolacije: 300 V AC (prema zemlji)
Ispitni napon: 2 kV AC (50 Hz, 60 s)
Nazivni napon napajanja: 24 V DC
Prekomjerna strujna nosivost: 2 x IN (kontinuirano), ovisno o umetnutom vodiču
Maksimalni temperaturni koeficijent:< 0,03%/K
Brzina prijenosa: 19200 bauda
Odziv na skok (10-90%): 200 ms (AC/DC); 20 ms (DC)
Maksimalna pogreška prijenosa: 0,5% (od nominalne vrijednosti raspona pod nominalnim uvjetima)
Potrošnja energije: ≤ 1,8 W (30 V DC)
Raspon mjerenja frekvencije: 0 Hz; 10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
Mjerno područje: 0 A AC/DC ... 50 A AC/DC; 0 A AC/DC ... 100 A AC/DC
Sajmovi: Sajmovi
Galvanska izolacija izlaza/napajanja: Galvanska izolacija izlaza/napajanja
Galvanska izolacija ulaz/izlaz: Galvanska izolacija ulaz/izlaz
Nazivni raspon napona napajanja: 12 V DC ... 24 V istosmjerne struje -20% ... +25%
Galvanska izolacija IEC 61010-2-030: Galvanska izolacija IEC 61010-2-030
Kategorija mjerenja: III (300 V)
Galvanska izolacija ulaza/napajanja: Galvanska izolacija ulaza/napajanja
Minimalni raspon podešavanja ulazne struje: 0 A AC/DC ... 9,4 A AC/DC; 0 A AC/DC ... 18,8 A AC/DC
Raspon podešavanja maksimalne ulazne struje: 0 A AC/DC ... 62,5 A AC/DC (DIN/EN 61010-1); 0 A AC/DC... 125 A AC/DC (DIN/EN 61010-1); -125 A DC... 125 A istosmjerne struje (DIN/EN 61010-1)
Nosivost udarne struje: 20 x IN (1 s), ovisno o umetnutom vodiču
Oblik krivulje: Istosmjerne, izmjenične ili iskrivljene struje
Okrugle ljestve: Okrugle ljestve
WBM: WBM
IP adresa: 192.168.128.1
Modbus RTU: Modbus RTU
Postavka adrese: Zadana Modbus adresa: 1
Paritet: paran
Zaustavni bit: 1
Broj bitova podataka: 8

dim.: (D x Š) 113.8 mm x 22.6 mm

Tip: ECM-UC-100A-MRTU

Priključak: Push-in priključak s oprugom

Priključak: RS-485

Širina: 22.6 mm

Dužina: 113.8 mm

Opskrbni napon: 24 V/DC

Poprečni presjek fleksibilan (maks.): 2.5 mm²

Poprečni presjek kruti (maks.): 2.5 mm²

Poprečni presjek fleksibilni (min.): 0.2 mm²

Poprečni presjek kruti (min.): 0.2 mm²

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3566016 Phoenix Contact ECM-UC-100A-MRTU Trenutni odašiljač

Upute za rad i sigurnost

Upute za rad i sigurnost 3566016 Phoenix Contact ECM-UC-100A-MRTU Trenutni odašiljač

Opis

Strujni odašiljač za mjerenje AC, DC i iskrivljenih struja. Konfiguracija putem USB-C sučelja pomoću web poslužitelja (bez 24 V DC). Mjerni rasponi struje: 0 A ... 125 A. Konfiguracija sučelja Modbus/RTU (RS-485), standardna konfiguracija, push-in priključak
