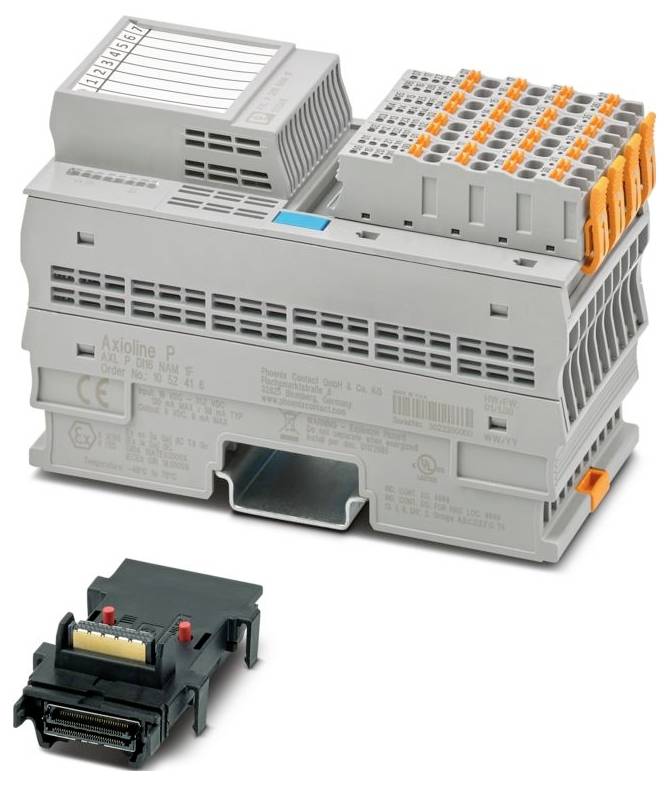

Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitalni modul 24 V/DC, 5 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (865,00 € / komad)
865,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline P
- Dizajn: blokovski modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 53,6 mm
- Visina: 126,1 mm
- Dubina: 77,14 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka konektora: Axioline P-konektor
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji (bez smanjenja temperature)
- ATEX: ATEX
- IECEx: IECEx
- Brzina prijenosa: 100 Mbps
- Označavanje: Klasa I, Divizija 2, Grupe A, B, C, D, T4; Klasa I, Zona 2, IIC T4
- UL, SAD / Kanada: Klasa I, Div. 2, Grupe A, B, C, D T4
- Klasa I, Zona 2, IIC T4
- Maksimalni gubitak snage pri nominalnim uvjetima: 3,17 W
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 2
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 2000 m nadmorske visine)
- Opseg isporuke: uključujući modul baze sabirnice i Axioline P-konektore
- Raspon napona napajanja: 19,2 V DC ... Napajanje 30 V / DC.
- Certifikat: E196811
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: maks. 135 mA; tip. 110 mA
- Priključak vodiča: Priključak vodiča
- Zaštitni sklop: Zaštita od prenapona | elektronička (35 V, 0,5 s); Zaštita od obrnutog polariteta | Dioda za zaštitu od obrnutog polariteta; Zaštita od tranzijenata | Dioda za supresiju
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 2000 m nadmorske visine)
- Napomena o vrsti priključka: Podatke o presjecima vodiča pogledajte u korisničkom priručniku "Axioline P: Sustav i instalacija".
- Ograničenje upotrebe: Ograničenje upotrebe
- EMC napomena: EMC: Proizvod klase A, pogledajte izjavu proizvođača u području za preuzimanje
- Posebne značajke: NAMUR funkcionalnost
- CCCex - Napomena: Korištenje u potencijalno eksplozivnim atmosferama nije dopušteno u Kini.
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Kina Ex: CCC / Kina Ex
- Oznaka ulaza: Digitalni ulazi
- Opis ulaza: NAMUR-kompatibilni digitalni ulazni signali
- Broj ulaza: 16 (NAMUR)
- Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
- Digitalno:: Digitalno:
- Napon napajanja: 5 V DC (preko modula sabirničke utičnice)
- UL Ex, SAD / Kanada: UL Ex, SAD / Kanada
- Modul: Modul
- ID kod (hex): nema
- Ulazni adresni prostor: 2 bajta (Firmware 1.00); 4 bajta (od Firmwarea 1.03 nadalje)
- Izlazni adresni prostor: 0 bajtova
- Nazivni ulazni napon UIN: 8,2 V DC
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- Ispitni napon: 5 V napajanja lokalne sabirnice (UBus) / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- Lokalni autobus Axioline P: Lokalni autobus Axioline P
- Potencijali: Napon napajanja (UL): Potencijali: Napon napajanja (UL)
- Potencijal: Opskrba lokalne sabirnice Axioline P (UBus): Potencijal: Opskrba lokalne sabirnice Axioline P (UBus)
- Axioline P konektori: Axioline P konektori
- Ispitni napon: 5 V napajanje lokalne sabirnice (U Bus) / digitalni ulazi: 1500 V AC, 60 Hz, 1 min
- Ispitni napon: 24 V napajanje (periferni uređaji) / digitalni ulazi: 1500 V AC, 60 Hz, 1 min
- Ispitni napon: Digitalni ulazi / Funkcionalno uzemljenje: 500 V AC, 60 Hz, 1 min
- Vrsta proizvoda
Digitalni modul
- Tip
AXL P DI16 NAM 1F
- Broj digitalnih ulaza maks.
16
- Broj ulaza maks.
16
- Broj izlaza maks.
0
- Broj ulaza
16 x
- Broj izlaza
0 x
- Radni napon
24 V/DC
5 V/DC
- Visina
126.1 mm
- Dužina
77.14 mm
- Širina
53.6 mm
IP20
- dim.
(D x Š x V) 77.14 x 53.6 x 126.1 mm
- Tehnika priključivanja
2 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
135 mA
- Proizvođač-br. dijela
1052416
- Izvedba
blok modularni
- Montaža
montažne šine
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Dubina
75.948224 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562259 Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitalni modul 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3562259 Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitalni modul 24 V/DC, 5 V/DC
Opis
Axioline P, digitalni ulazni modul, digitalni ulazi: 16 (NAMUR), 8 V DC, tehnologija povezivanja: 2-žilna, NAMUR funkcionalnost, brzina prijenosa u lokalnoj sabirnici: 100 Mbit/s, klasa zaštite: IP20, uključujući modul sabirničke utičnice i Axioline P konektore
