Name: Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137506
Availability: BackOrder

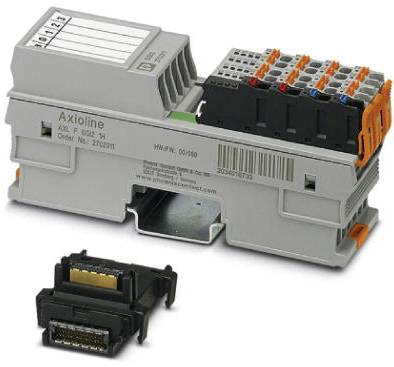

Sivo elektroničko uređaje s priključnim stezaljkama i poljem za oznake, pokraj njega zasebni crno-zlatni priključni modul.

Modul s više digitalnih ulaza, prikazan numeriranim priključcima i indikatorima.

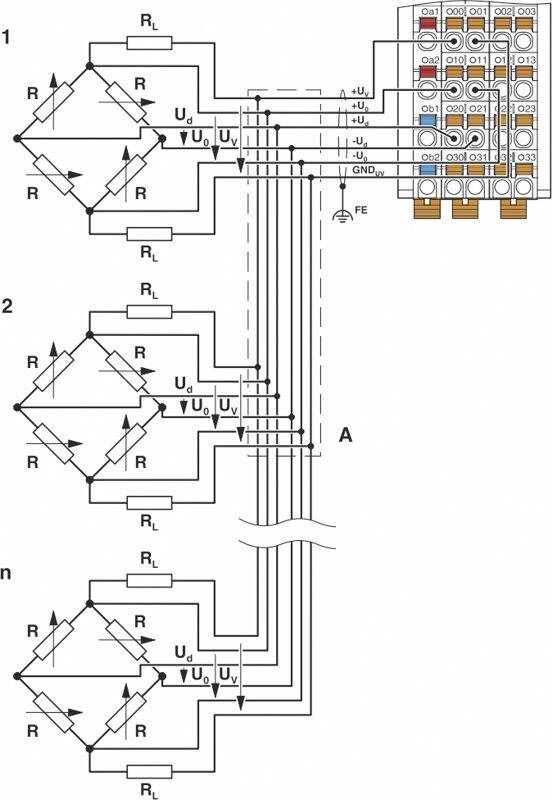

Shematski prikaz pokazuje paralelno spojene ispravljačke mostove, povezane s mjernim točkama 'A', 'U0' i 'Ud', na test ploči.

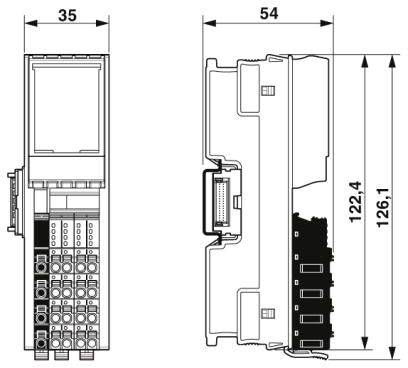

'Tehnički crtež električnog modula s dva prikaza. Lijevo: frontalni pogled s priključcima. Desno: bočni pogled s dimenzijama 35 mm širine, 54 mm dubine, 126,1 mm visine.'

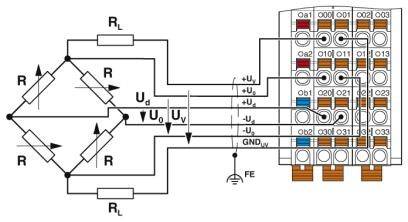

Shematski prikaz ispravljača s više otpornika, dioda i priključaka. Prikazuje putove strujnog toka i označene kontaktne točke.

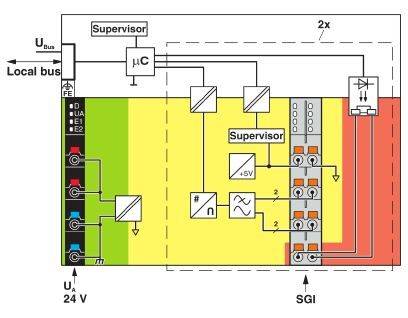

Električka shema nadzornog sustava sa supervizorskim modulom, mikrokontrolerom, lokalnim sabirničkim priključcima i funkcijski obojenim područjima.

1/6

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (545,00 € / komad)

545,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Opis ulaza: Ulazni kanali za mjerače zatezanja
Broj ulaza: 2
Zaštitni krug: Prenaponska zaštitna sklopka za suzbijanje napona
Boja: prometno siva A RAL 7042
Neto težina: 187,7 g
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Broj izlaza: 2
Instalacijski položaj: bilo koji (bez smanjenja temperature)
Brzina prijenosa: 100 Mbit / s
Potrošnja energije: tip 325 mW

Vrsta proizvoda: I/O modul

Tip: AXL F SGI2 1H

Broj analognih ulaza maks.: 2

Broj ulaza: 2 x

Broj izlaza: 2 x

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30 V/DC

Pogonski napon maks.: 30 V/DC

Izlazni signal, napon: 5 V

Radni napon: 5 V/DC

Visina: 126.1 mm

Dužina: 54 mm

Širina: 35 mm

: IP20

dim.: (D x Š x V) 54 x 35 x 126.1 mm

Tehnika priključivanja: kabel

Maks. potrošnja struje: 65 mA

Proizvođač-br. dijela: 2702911

Montaža: Montažna šina

Vrijeme odziva t(S): 0.2 ms

Maks. temperatura okoline: +60 °C

Min. temperatura okoline: -25 °C

Logički napon U(L): 5 V/DC

Broj relejnih izlaza maks.: 2

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Proizvođač-br. dijela

Radni napon

Vrsta proizvoda

Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Kataloški br.:2137506

Dostava pon,16.11.

Conrad Electronic

Ovaj proizvod

2702911

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Kataloški br.:2137548

Dostava pon,16.11.

Conrad Electronic

1035429

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O modul 5 V/DC

Kataloški br.:2137301

Dostava pon,16.11.

Conrad Electronic

2702007

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact AXL F AI8 W 1F 2702525 I/O modul

Kataloški br.:2136865

Dostava pon,16.11.

Conrad Electronic

2702525

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

725,00 €^*

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Kataloški br.:2137416

Dostava pon,16.11.

Conrad Electronic

2702153

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Kataloški br.:2136880

Dostupno uskoro

Conrad Electronic

2702655

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

989,00 €^*

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Kataloški br.:2136985

Dostava pon,16.11.

Conrad Electronic

1035430

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Kataloški br.:2136585

Dostava pon,16.11.

Conrad Electronic

2907446

24 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Kataloški br.:2137129

Dostava pon,16.11.

Conrad Electronic

2907443

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 I/O modul 24 V/DC

Kataloški br.:2137152

Nije dostupno

Conrad Electronic

2907447

24 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Opis

2 visoko precizna ulaza za mjerače naprezanja. Tvornički prilagođeni mjerni rasponi s nominalnim parametrima. Ručni unos karakterističnih vrijednosti. Ažuriranje podataka procesa može se parametrizirati u koracima između 200 μs i 100 ms. Podesivo u procesnom okruženju usporedbom ruta. Podešavanje u 2 točke. Spajanje mjerača za zatezanje u 6- i četverožičnoj tehnologiji. Prošireno otkrivanje loma žica. Osiguranje senzora do 115 mA (8 ćelija opterećenja sa 350 Ω po kanalu). Za svaki kanal: kontakt s niskim otporom, bez potencijala. Parametrizacija kanala neovisno jedan o drugom putem sabirnice. Objekt tare.

Ovaj tekst je strojno preveden.
