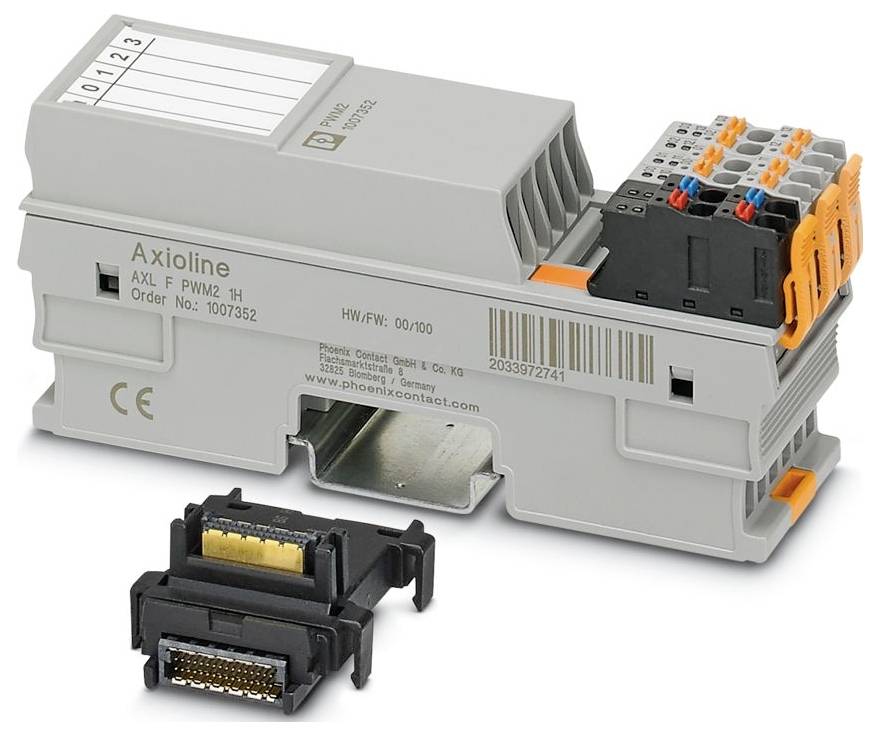

Phoenix Contact AXL F PWM2 1H 1007352 Funkcionalni modul 24 V/DC, 5 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (325,00 € / komad)
325,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: Axioline F
- Dizajn: blokovski modularni
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 1,5 mm²
- Presjek vodiča AWG: 24 ... 16
- Širina: 35 mm
- Visina: 126,1 mm
- Dubina: 54 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 60 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: II (IEC 60664-1, EN 60664-1)
- Stupanj onečišćenja: 2 (IEC 60664-1, EN 60664-1)
- Dopuštena vlažnost (rad): 5% ... 95% (bez kondenzacije)
- Oznaka konektora: Axioline F-konektor
- Duljina skidanja izolacije: 8 mm
- Položaj ugradnje: bilo koji (bez smanjenja temperature)
- Frekvencijski raspon: 0 Hz ... 65535 Hz
- Brzina prijenosa: 100 Mbps
- Maksimalni gubitak snage pri nominalnim uvjetima: 2,05 W
- Nazivna struja IN: maks. 500 mA (pri 24 V DC); maks. 10 mA (pri 5 V istosmjerne struje)
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Broj sučelja: 2
- Tlak zraka (radni): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Način rada: PWM, generator impulsa, push-pull izlaz
- Opseg isporuke: uključujući modul baze sabirnice i Axioline F-konektore
- Raspon napona napajanja: 19,2 V DC ... 30 V DC uključujući sve tolerancije, uključujući valovitost
- Tehnologija povezivanja: Tehnologija povezivanja
- Dopuštena vlažnost (skladištenje/transport): 5% ... 95% (bez kondenzacije)
- Napomena o primjeni: Samo za industrijsku upotrebu
- Potrošnja struje: maks. 1,1 A
- Nazivni izlazni napon: 24 V (UO - 1,1 V); 5 V DC
- Otpornost na kratki spoj: da
- Priključak vodiča: Priključak vodiča
- Signal: Signal
- Zaštitni sklop: Zaštita od prenapona | elektronička (35 V, 0,5 s); Zaštita od obrnutog polariteta | paralelna dioda | s vanjskim osiguračem od 1 A (samo za puštanje u rad)
- Tlak zraka (skladištenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske visine)
- Napomena o vrsti priključka: Podatke o presjecima vodiča pogledajte u korisničkom priručniku "Axioline F: Sustav i instalacija".
- Struja kratkog spoja: tip. 2,2 A (za cca. 1,2 µs, automatsko ponovno uključivanje nakon cca. 40 µs, izlaz 24 V); tip. 24 mA (izlaz od 5 V)
- Zaštita od kratkotrajnog prenapona: da
- Posebne značajke: Modulacija širine impulsa
- Broj izlaza: 2
- Oznaka izlaza: PWM izlazi
- Napomena o dimenzijama: Dubina vrijedi pri korištenju montažne šine TH 35-7,5 (prema EN 60715).
- Napon napajanja: 24 V DC
- Modul: Modul
- Ulazni adresni prostor: 0 bajtova
- Izlazni adresni prostor: 8 bajtova
- Zahtjev za podatke parametara: 1 bajt
- Zahtjev za konfiguracijske podatke: 6 bajtova
- Odvajanje/izolacija potencijala naponskih područja: Odvajanje/izolacija potencijala naponskih područja
- Ispitni napon: 24 V napajanje (periferni uređaji) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Nazivno induktivno opterećenje: maks. 12 VA (pri nazivnom naponu 24 V DC); maks. 50 mVA (pri nazivnom naponu 5 V DC)
- Nazivno opterećenje žarulje: maks. 6 W (pri nazivnom naponu)
- Nazivno omsko opterećenje: maks. 12 W (pri nazivnom naponu 24 V DC); maks. 50 mW (pri nazivnom naponu 5 V DC)
- Lokalni autobus Axioline F: Lokalni autobus Axioline F
- Potencijal: Opskrba lokalne sabirnice Axioline F (UBus): Potencijal: Opskrba lokalne sabirnice Axioline F (UBus)
- Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / 24 V napajanje (periferni uređaji): 500 V AC, 50 Hz, 1 min
- Ispitni napon: 5 V napajanje lokalne sabirnice (UBus) / Funkcionalno uzemljenje: 500 V AC, 50 Hz, 1 min
- Axioline F-priključak: Axioline F-priključak
- Radni ciklus: 0% ... 100%
- Potencijali: Ulazni napon napajanja UO: Potencijali: Ulazni napon napajanja UO
- Vrsta proizvoda
Funkcionalni modul
- Tip
AXL F PWM2 1H
- Broj izlaza maks.
2
- Izlazni signal, napon
24 V
- Radni napon
24 V/DC
5 V/DC
- Visina
126.1 mm
- Dužina
54 mm
- Širina
35 mm
IP20
- dim.
(D x Š x V) 54 x 35 x 126.1 mm
- Tehnika priključivanja
2 žični
- Priključak
Push-in priključak
- Maks. potrošnja struje
1.1 A
- Proizvođač-br. dijela
1007352
- Izvedba
blok modularni
- Montaža
montažne šine
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-25 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Funkcionalni modul 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Funkcionalni modul 24 V/DC, 5 V/DC
Opis
Axioline F, funkcijski modul, modulacija širine impulsa, brzina prijenosa u lokalnoj sabirnici: 100 Mbit/s, klasa zaštite: IP20, uključujući modul sabirničke utičnice i Axioline F konektore
