Slika slična

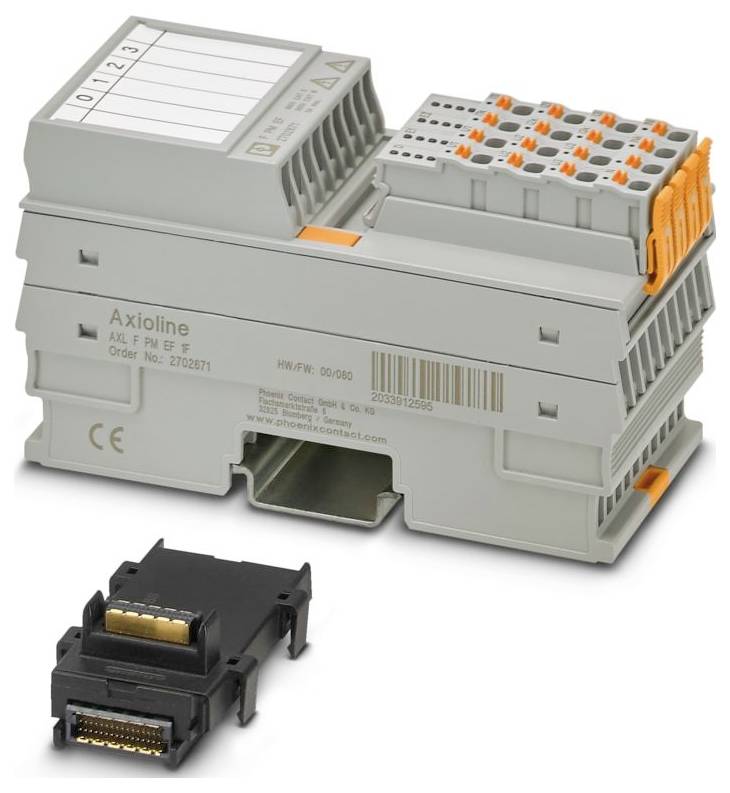

Phoenix Contact AXL F PM EF 1F 2702671 Funktionsmodul 5 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (705,00 € / komad)
705,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: Axioline F
- Bauform: blockmodular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 1,5 mm²
- Leiterquerschnitt starr: 1,5 mm²
- Leiterquerschnitt AWG: 16
- Širina: 53,6 mm
- Visina: 126,1 mm
- Dubina: 65,5 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Stupanj nečistoće: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Axioline F-Stecker
- Abisolierlänge: 8 mm
- Einbaulage: beliebig (kein Temperatur-Derating)
- Übertragungsgeschwindigkeit: 100 MBit/s
- Maximale Verlustleistung bei Nennbedingung: 2,15 W
- Razred zaštite: II
- Anzahl Schnittstellen: 2
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN, ab HW 01)
- Betriebsart: Prozessdatenbetrieb mit 32 Worten
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: max. 80 mA;typ. 73 mA
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
- Setzen Sie ausschließlich verstärkt oder doppelt isolierte Leiter mit einem Leiterquerschnitt von 1,5 mm² ein!
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
- Versorgungsspannung: 5 V DC (über Bussockelmodul)
- Modul: Modul
- Eingabeadressraum: 64 Byte
- Ausgabeadressraum: 0 Byte
- Bedarf an Parameterdaten: 26 Byte
- Bedarf an Konfigurationsdaten: 6 Byte
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Axioline F-Lokalbus: Axioline F-Lokalbus
- Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Axioline F-Stecker: Axioline F-Stecker
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Peripheriebereich AC: 4 kV, 50 Hz, 1 min
- Prüfspannung:: 4 kV, 50 Hz, 1 min
- Vrsta proizvoda
Funktionsmodul
- Tip
AXL F PM EF 1F
- Radni napon
5 V/DC
- Visina
126.1 mm
- Dužina
65.5 mm
- Širina
53.6 mm
IP20
- dim.
(D x Š x V) 65.5 x 53.6 x 126.1 mm
- Tehnika priključivanja
Push-in priključak
- Priključak
Push-in priključak
- Maks. potrošnja struje
80 mA
- Proizvođač-br. dijela
2702671
- Izvedba
blockmodular
- Montaža
Tragschienenmontage
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-25 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Funktionsmodul 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Funktionsmodul 5 V/DC
Opis
Axioline F, Leistungsmessmodul, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20
