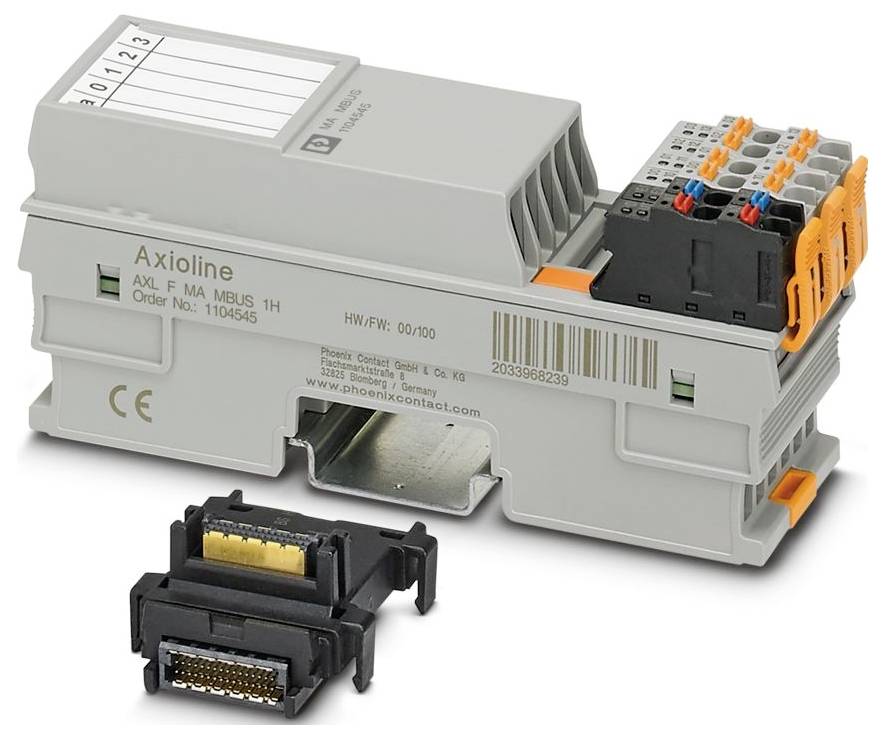

Slika slična
Phoenix Contact AXL F MA MBUS 1H 1104545 Kommunikationsmodul 24 V/DC, 5 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (489,00 € / komad)
489,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: Axioline F
- Bauform: blockmodular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Širina: 35 mm
- Visina: 126,1 mm
- Dubina: 54 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Axioline F-Stecker
- Abisolierlänge: 8 mm
- Einbaulage: beliebig (kein Temperatur-Derating)
- Übertragungsgeschwindigkeit: 300 Bit/s ... 38400 Bit/s (parametrierbar)
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Anzahl Schnittstellen: 2
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Lieferumfang: inklusive Bussockelmodul und Axioline F-Steckern
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Potrošnja struje: maks. 410 mA
- Leiteranschluss: Leiteranschluss
- Schutzbeschaltung: Überspannungsschutz | elektronisch (35 V, 0,5 s);Verpolschutz | parallele Diode | mit externer Absicherung 5 A
- Übertragungsphysik: Kupfer
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
- Besondere Eigenschaften: zum Anschluss von M-Bus-Geräten
- Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
- Versorgungsspannung: 24 V DC
- Datenbits: 8
- Modul: Modul
- Eingabeadressraum: 20 Byte
- Ausgabeadressraum: 20 Byte
- Bedarf an Parameterdaten: 1 Byte
- Bedarf an Konfigurationsdaten: 7 Byte
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Axioline F-Lokalbus: Axioline F-Lokalbus
- Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Axioline F-Stecker: Axioline F-Stecker
- Stoppbits: 1
- Eingangspuffer: 1 kByte
- Ausgangspuffer: 1 kByte
- Potenziale: Einspeisung der Versorgungsspannung (UI): Potenziale: Einspeisung der Versorgungsspannung (UI)
- M-Bus: M-Bus
- Prüfspannung: 5-V-Versorgung (Logik) / M-Bus: 500 V AC, 50 Hz, 1 min
- Prüfspannung: 24-V-Versorgung (Peripherie) / M-Bus: 500 V AC, 50 Hz, 1 min
- Prüfspannung: M-Bus / Funktionserde: 500 V AC, 50 Hz, 1 min
- Vrsta proizvoda
Kommunikationsmodul
- Tip
AXL F MA MBUS 1H
- Radni napon
24 V/DC
5 V/DC
- Visina
126.1 mm
- Dužina
54 mm
- Širina
35 mm
IP20
- dim.
(D x Š x V) 54 x 35 x 126.1 mm
- Tehnika priključivanja
Push-in priključak
- Priključak
Push-in priključak
- Maks. potrošnja struje
410 mA
- Proizvođač-br. dijela
1104545
- Izvedba
blockmodular
- Montaža
Tragschienenmontage
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-25 °C
- Logički napon U(L)
5 V/DC
- Dubina
52.59 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Kommunikationsmodul 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Kommunikationsmodul 24 V/DC, 5 V/DC
Opis
Axioline F, M-Bus-Master, Schnittstelle M-Bus, zum Anschluss von M-Bus-Geräten, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
