Name: Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136880
Availability: BackOrder

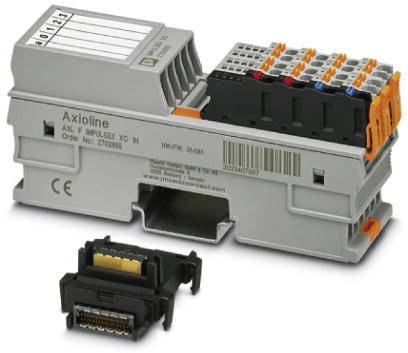

Axioline modul i utikač. Uglavnom korišten u industrijskoj automatizaciji.

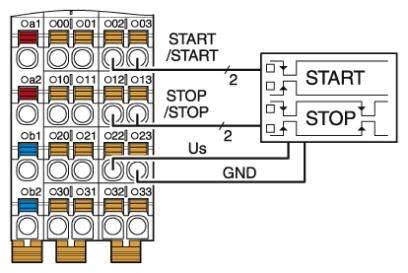

Električna shema prikazuje povezivanje tipkala 'START', 'STOP' i stezaljki od 001 do 032 s ožičenim ulazima.

Električki terminalni modul s oznakama 'IMPULSE2 XC' i ID brojem 2702656. Prikazuje različite priključke i kontrolne lampice.

'Shematski prikaz električke sheme sa stezaljkom koja prikazuje ulaze IN1 i IN4 te napon od +24 V.'

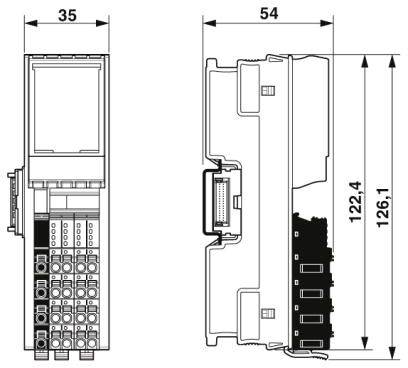

Tehnički nacrt elektroničkog uređaja s dimenzijama: širina 35 mm, visina 126,1-126,4 mm, dubina 54 mm.

1/5

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostupno uskoro

Broj

kom. - zaliha Njemačka

Ukupno (989,00 € / komad)

989,00 €

uklj. PDV

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Opis ulaza: EN 61131-2 tip 1 i 3
Broj ulaza: 4
Zaštitni krug: elektronski zaštitni napon od prenapona (35 V, 0,5 s)
Vrijeme ulaznog filtra: 250 µs
Raspon ulaznog napona \ "0 \" signal: -3 V DC ... 5 V DC
Raspon ulaznog napona \ "1 \" signal: 11 V DC ... Napajanje 30 V / DC.
Boja: prometno siva A RAL 7042
Neto težina: 134 g
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Brzina prijenosa: 100 Mbit / s
Primljena snaga maks. 0,75 W

Vrsta proizvoda: I/O modul

Tip: AXL F IMPULSE2 XC 1H

Broj digitalnih ulaza maks.: 4

Broj ulaza maks.: 4

Broj ulaza: 4 x

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30 V/DC

Pogonski napon maks.: 30 V/DC

Radni napon: 5 V/DC

Visina: 126.1 mm

Dužina: 54 mm

Širina: 35 mm

: IP20

dim.: (D x Š x V) 54 x 35 x 126.1 mm

Tehnika priključivanja: 1 vod

Maks. potrošnja struje: 150 mA

Proizvođač-br. dijela: 2702655

Montaža: Montažna šina

Maks. temperatura okoline: +60 °C

Min. temperatura okoline: -25 °C

Logički napon U(L): 5 V/DC

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Proizvođač-br. dijela

Radni napon

Vrsta proizvoda

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Kataloški br.:2136880

Dostupno uskoro

Conrad Electronic

Ovaj proizvod

2702655

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

989,00 €^*

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Kataloški br.:2137548

Dostava pon,16.11.

Conrad Electronic

1035429

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O modul 5 V/DC

Kataloški br.:2137301

Dostava pon,16.11.

Conrad Electronic

2702007

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact AXL F AI8 W 1F 2702525 I/O modul

Kataloški br.:2136865

Dostava pon,16.11.

Conrad Electronic

2702525

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

725,00 €^*

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Kataloški br.:2137416

Dostava pon,16.11.

Conrad Electronic

2702153

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Kataloški br.:2136985

Dostava pon,16.11.

Conrad Electronic

1035430

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Kataloški br.:2137506

Dostava pon,16.11.

Conrad Electronic

2702911

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Kataloški br.:2136585

Dostava pon,16.11.

Conrad Electronic

2907446

24 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Kataloški br.:2137129

Dostava pon,16.11.

Conrad Electronic

2907443

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 I/O modul 24 V/DC

Kataloški br.:2137152

Nije dostupno

Conrad Electronic

2907447

24 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Opis

2 kanala za magnetostriktivne pretvarače s interfejsom start / stop. 5 zaustavnih događaja na kanalu. Automatski prijenos parametra. 4 digitalna ulaza. Spremljena natpisna pločica uređaja. Dijagnostički i statusni prikazi. Može se koristiti u ekstremnim okolišnim uvjetima. Prošireni raspon temperature -40 ° C ... + 70 ° C (vidi poglavlje "Uspješno testirano: upotreba u ekstremnim uvjetima zaštite okoliša" na tehničkom listu). Djelomično obojene pločice.
