Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

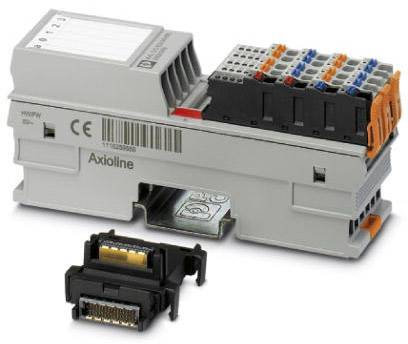

Aksiolinski modul s obojenim priključnim stezaljkama i CE oznakom, uz njega kompaktni utični konektor za električne spojeve.
Siva elektronička komponenta s oznakom 'DO 8/2 2A XC'. Iznad brojevi '0 1 2 3', ispod obojeni priključci i simboli.

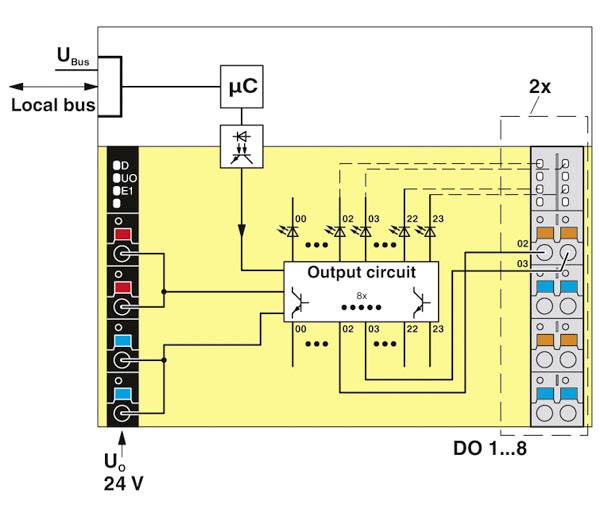

Električka shema izlaznog modula s mikrokontrolerom, 8-struki izlazni sklop i priključci. Lijevo U-sabirnica, desno DO priključci.

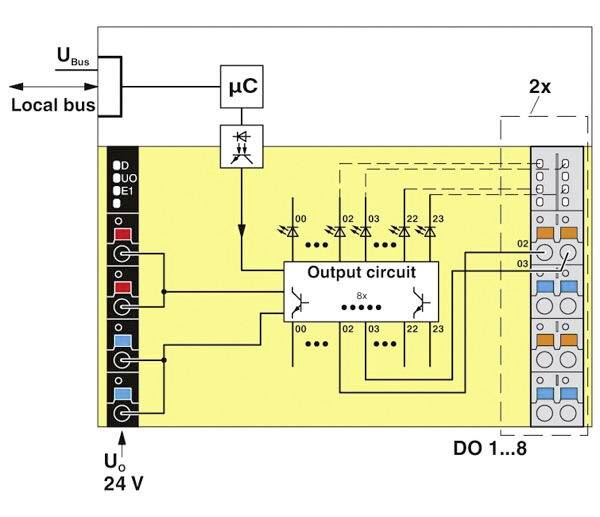

'Električka shema izlaznog sklopa s mikrokontrolerskim upravljanjem. Prikazuje povezivanja i komponente na tisknoj pločici.'

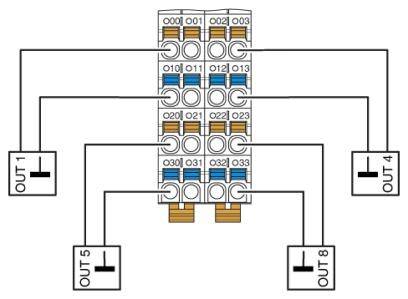

Blok-dijagram prikazuje električne strujne krugove povezane s izlazima OUT1, OUT4, OUT5 i OUT8.

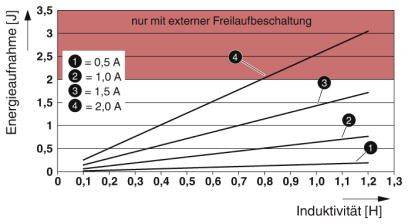

Dijagram prikazuje energetski unos u odnosu na induktivitet za različite jakosti struje (0,5A do 2A), s upozorenjem 'samo s vanjskom zavojnom zaštitom'.

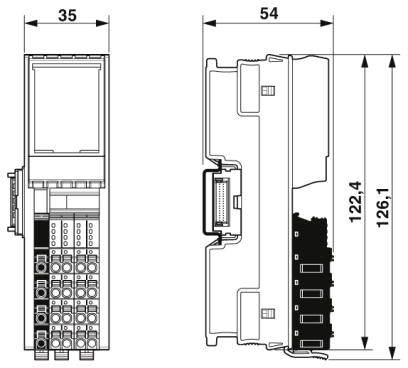

Tehnički nacrt električnog uređaja s dimenzijama: širina 35 mm, dubina 54 mm, visina 126,1 mm. Prikazuje bočni i frontalni pogled.

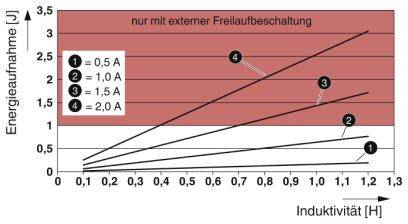

Dijagram prikazuje energetski unos (J) u ovisnosti o induktivnosti (H) pri različitim jakostima struje (0,5 A do 2,0 A).
1/8
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pon,16.11.
Broj
Ukupno (249,99 € / komad)
249,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Zaštitni krug: elektronski zaštitni napon od prenapona (35 V, 0,5 s)
  • Boja: prometno siva A RAL 7042
  • Neto težina: 191,1 g
  • Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
  • Broj izlaza: 8
  • Instalacijski položaj: bilo koji (bez smanjenja temperature)
  • Duljina trake: 8 mm
  • Presjek provodnika kruti min: 0,5 mm²
  • Presjek konduktora kruti maks .: 1,5 mm²
  • Min. Presjek provodnika fleksibilan: 0,5 mm²
  • Maks. Presjek provodnika je fleksibilan: 1,5 mm²
  • Presjek provodnika AWG min: 20
  • Presjek provodnika AWG max: 16
  • Brzina prijenosa: 100 Mbit / s
  • Potrošnja energije: max. 750 mW (do HW 01)
Vrsta proizvoda

I/O modul

Tip

AXL F DO8/2 2A XC 1H

Broj izlaza

8 x

Izlazni signal struje

2 A

Maks. izlazna struja po kanalu

2 A

min. pogonski napon

19.2 V/DC

Pogonski napon

19.2 - 30 V/DC

Pogonski napon maks.

30 V/DC

Izlazni signal, napon

24 V

Radni napon

5 V/DC

Visina

126.1 mm

Dužina

54 mm

Širina

35 mm

IP20

dim.

(D x Š x V) 54 x 35 x 126.1 mm

Tehnika priključivanja

2 žični

Priključak

Push-in priključak

Maks. potrošnja struje

150 mA

Proizvođač-br. dijela

1035427

Montaža

Montažna šina

Maks. temperatura okoline

+60 °C

Min. temperatura okoline

-25 °C

Logički napon U(L)

5 V/DC

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

Opis

8 digitalnih izlaza. 24 V DC, 2 A. Spajanje pokretača u dvožičnoj tehnologiji. Minimalno vrijeme ažuriranja manje od 150 µs. Spremljena natpisna pločica uređaja. Može se koristiti u ekstremnim okolišnim uvjetima. Prošireni raspon temperature -40 ° C ... + 70 ° C (vidi poglavlje "Uspješno testirano: upotreba u ekstremnim uvjetima zaštite okoliša" na tehničkom listu). Djelomično obojene pločice.

Ovaj tekst je strojno preveden.
