Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

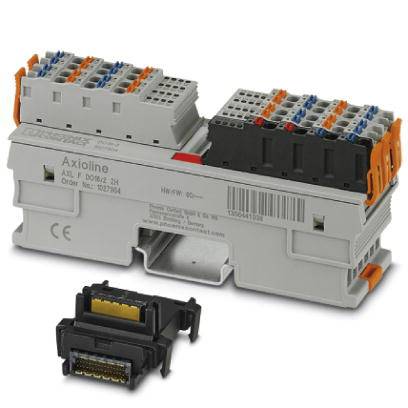

Elektronički utikači i moduli s narančastim, plavim i sivim elementima. Glavni modul nosi natpis 'Axioline'.
Elektronički modul s više ulaznih i izlaznih portova, tipkama i LED indikatorima koji se koristi za upravljanje procesima.

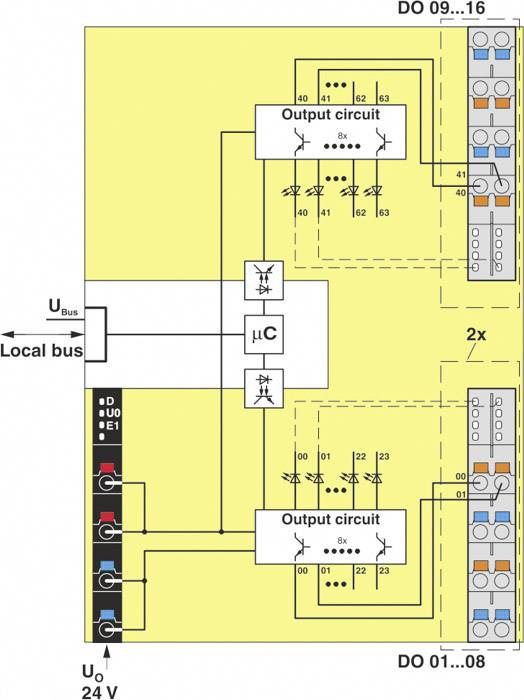

Dijagram električne sheme s dvije izlazne grupe (DO 01-08 i DO 09-16), lokalnom bus vezom i napajanjem (24 V).
Dijagram strujnog kruga s dvije izlazne sklopke, lokalnim priključcima sabirnice i oznakama za U_Bus i U_0, 24 V.

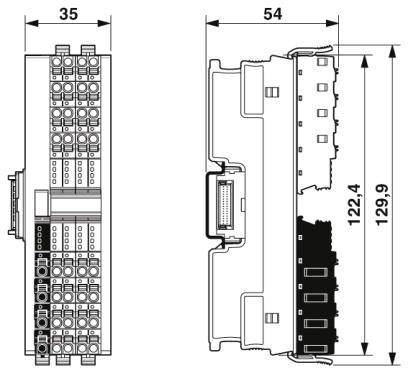

Dimenzije elektroničke komponente: širina 35 mm, duljina 54 mm, visina varira između 122,4 mm i 129,9 mm.

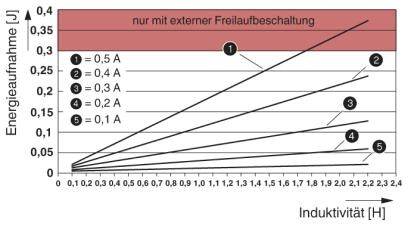

Dijagram s crvenim i bijelim područjima. Prikazuje energetski unos u [J] u odnosu na induktivnost [H]. Linije za različite vrijednosti ampera (0,1 do 0,5 A).

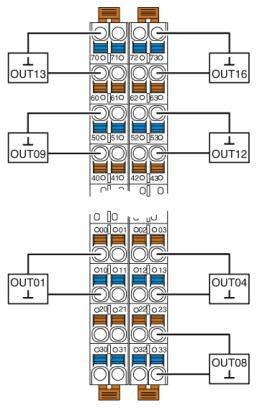

Shema električkog razvodnika s numeriranim izlazima OUT01 do OUT16, prikazuje različite utičnice i povezivanja.
Shematski prikaz električne priključne jedinice, prikazuje četiri izlaza: OUT01, OUT04, OUT08, povezane s različitim priključcima.
1/8
Slika slična
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava pon,16.11.
Broj
Ukupno (219,99 € / komad)
219,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Zaštitni krug: elektronski zaštitni napon od prenapona (35 V, 0,5 s)
  • Boja: prometno siva A RAL 7042
  • Neto težina: 212,8 g
  • Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
  • Broj izlaza: 16
  • Instalacijski položaj: bilo koji (bez smanjenja temperature)
  • Duljina trake: 8 mm
  • Presjek konduktora kruti min: 0,2 mm²
  • Presjek konduktora kruti maks .: 1,5 mm²
  • Min. Presjek provodnika fleksibilan: 0,2 mm²
  • Maks. Presjek provodnika je fleksibilan: 1,5 mm²
  • Presjek provodnika AWG min: 24
  • Presjek provodnika AWG max: 16
  • Brzina prijenosa: 100 Mbit / s
  • Primljena snaga maks. 300 mW
Vrsta proizvoda

I/O modul

Tip

AXL F DO16/2 2H

Broj izlaza maks.

16

Izlazni signal struje

500 mA

Maks. izlazna struja po kanalu

500 mA

min. pogonski napon

19.2 V/DC

Pogonski napon

19.2 - 30 V/DC

Pogonski napon maks.

30 V/DC

Izlazni signal, napon

24 V

Radni napon

5 V/DC

Visina

129.9 mm

Dužina

54 mm

Širina

35 mm

IP20

dim.

(D x Š x V) 54 x 35 x 129.9 mm

Tehnika priključivanja

2 žični

Priključak

Push-in priključak

Maks. potrošnja struje

60 mA

Proizvođač-br. dijela

1027904

Montaža

Montažna šina

Maks. temperatura okoline

+60 °C

Min. temperatura okoline

-25 °C

Logički napon U(L)

5 V/DC

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Opis

16 digitalnih izlaza. 24 V DC, 500 mA. Spajanje pokretača u dvožičnoj tehnologiji. Dijagnoza jednog kanala. Minimalno vrijeme ažuriranja manje od 100 µs. Spremljena natpisna pločica uređaja.
