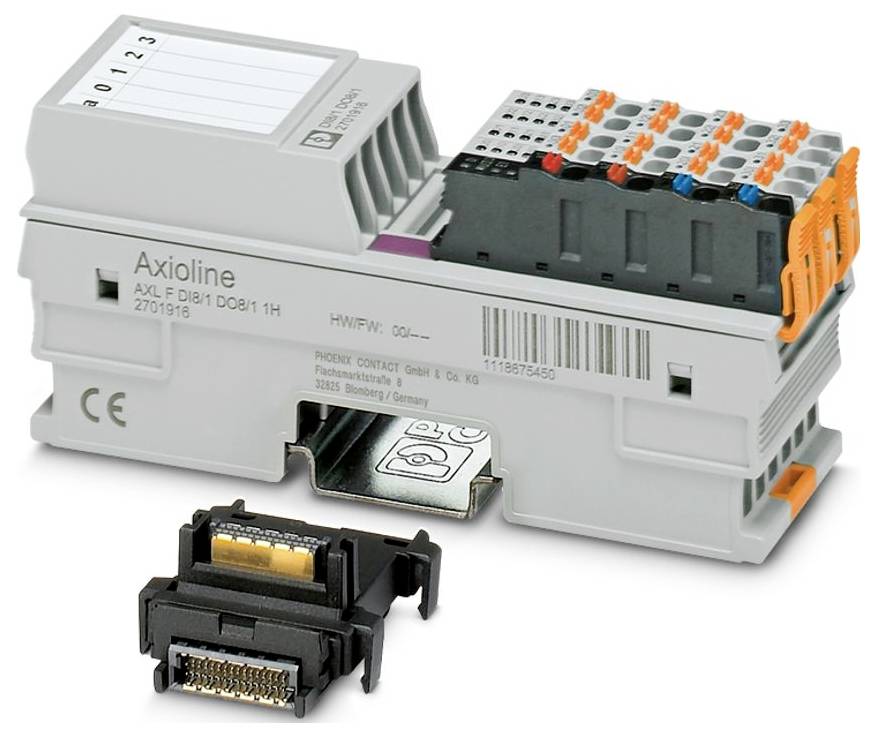

Slika slična
Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalmodul 24 V/DC, 5 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (275,00 € / komad)
275,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Produktfamilie: Axioline F
- Bauform: blockmodular
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Širina: 35 mm
- Visina: 126,1 mm
- Dubina: 54 mm
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaštite: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 60 °C (Standard, Anwendungen mit UL-Zulassung, Einsatz im explosionsgefährdeten Bereich der Zone 2);-40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Axioline F-Stecker
- Abisolierlänge: 8 mm
- Einbaulage: beliebig (kein Temperatur-Derating)
- ATEX: ATEX
- IECEx: IECEx
- Übertragungsgeschwindigkeit: 100 MBit/s
- Kennzeichnung: Class I, Zone 2, AEx ec IIC T4;Class I, Division 2, Groups A, B, C, D, T4;Ex ec IIC T4 Gc X
- UL, USA / Kanada: UL, USA / Kanada
- Maximale Verlustleistung bei Nennbedingung: 2,4 W
- Prüfdauer: 21 Tage
- Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
- Izlazni napon: 24 V/DC
- Anzahl Schnittstellen: 2
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Lieferumfang: inklusive Bussockelmodul und Axioline F-Steckern
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Zertifikat: , 2021122309114456
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: max. 4 A (extern absichern)
- Nennausgangsspannung: 24 V DC
- Leiteranschluss: Leiteranschluss
- Temperatur: 25 °C ±1 K
- Schutzbeschaltung: Überspannungsschutz | elektronisch (35 V, 0,5 s);Verpolschutz | parallele Diode | mit externer Absicherung 5 A (nur für die Inbetriebnahme)
- UKEX: UKEX
- Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Hinweis zur Anschlussart: Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation".
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Besondere Eigenschaften: Extreme Conditions-Variante
- CCC / China-Ex: CCC / China-Ex
- Anzahl der Ausgänge: 8
- Benennung Eingang: Digitale Eingänge
- Benennung Ausgang: Digitale Ausgänge
- Beschreibung des Eingangs: EN 61131-2 Typ 1 und 3
- Anzahl der Eingänge: 8
- Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
- Digital:: Digital:
- Eingangsspannungsbereich "0"-Signal: -3 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... Napajanje 30 V / DC.
- Eingangsfilterzeit: 3000 µs (Default);1000 µs;< 100 µs
- Versorgungsspannung: 24 V DC
- Ausgangsspannung im ausgeschalteten Zustand: max. 1 V
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Begrenzung induktiver Abschaltspannung: -25,8 V ... -15 V
- Modul: Modul
- Eingabeadressraum: 1 Byte
- Ausgabeadressraum: 1 Byte
- Bedarf an Parameterdaten: 3 Byte
- Bedarf an Konfigurationsdaten: 7 Byte
- Nenneingangsspannung UIN: 24 V DC
- Nenneingangsstrom bei UIN: 2,4 mA
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Prüfspannung: 24-V-Versorgung (Peripherie) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Nennlast induktiv: max. 12 VA (1,2 H, 48 Ω, bei Nennspannung)
- Nennlast Lampen: max. 12 W (bei Nennspannung)
- Nennlast ohmsch: max. 12 W (48 Ω, bei Nennspannung)
- Rückspannungsfestigkeit gegen kurze Impulse: bedingt rückspannungsfest bis 0,5 A für 1 s
- Verhalten bei induktiver Überlast: Ausgang kann zerstört werden
- Überstromabschaltung: ab 0,7 A
- Axioline F-Lokalbus: Axioline F-Lokalbus
- Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / 24-V-Versorgung (Peripherie): 500 V AC, 50 Hz, 1 min
- Prüfspannung: 5-V-Versorgung des Lokalbusses (UBus) / Funktionserde: 500 V AC, 50 Hz, 1 min
- Axioline F-Stecker: Axioline F-Stecker
- Prüfung (Schadgas): Prüfung (Schadgas)
- Prüfnorm: ISA-71.04-2013 G3 Harsh Group A;IEC 60068-2-60:2015 Method 4
- Luftfeuchtigkeit (relativ): 75 % ±3 %
- Volumenkonzentration H2S (Schwefelwasserstoff): 50 ppb
- Volumenkonzentration NO2 (Stickstoffdioxid): 1250 ppb
- Volumenkonzentration Cl2 (Chlor): 10 ppb
- Volumenkonzentration SO2 (Schwefeldioxid): 300 ppb
- Maximaler Ausgangsstrom je Modul: max. 4 A (extern absichern)
- Belastung min: 10 kΩ
- Ausgangsstrom im ausgeschalteten Zustand: max. 300 µA
- Schalthäufigkeit: max. 10000 pro Sekunde (bei mindestens 50 mA Laststrom);max. 1 pro Sekunde (bei induktiver Nennlast);max. 16 pro Sekunde (bei Lampennennlast)
- Verhalten bei Überlast: Abschalten mit automatischem Restart
- Signalverzögerung: max. 100 µs (beim Einschalten);max. 100 µs (beim Ausschalten, bei mindestens 50 mA Laststrom)
- Ausgangsstrom bei Massebruch im ausgeschalteten Zustand: < 1 mA
- Potenziale: Einspeisung für digitale Ein- und Ausgabemodule (UIO): Potenziale: Einspeisung für digitale Ein- und Ausgabemodule (UIO)
- Vrsta proizvoda
Digitalmodul
- Tip
AXL F DI8/1 DO8/1 XC 1H
- Broj digitalnih ulaza maks.
8
- Broj ulaza maks.
8
- Broj izlaza maks.
8
- Broj ulaza
8 x
- Broj izlaza
8 x
- Maks. izlazna struja po kanalu
500 mA
- Izlazni signal, napon
24 V
- Radni napon
24 V/DC
5 V/DC
- Visina
126.1 mm
- Dužina
54 mm
- Širina
35 mm
IP20
- dim.
(D x Š x V) 54 x 35 x 126.1 mm
- Tehnika priključivanja
1 vod
- Priključak
Push-in priključak
- Maks. potrošnja struje
4 A
- Proizvođač-br. dijela
2702017
- Izvedba
blockmodular
- Montaža
Tragschienenmontage
- Maks. temperatura okoline
70 °C
- Min. temperatura okoline
-40 °C
- Dubina
52.649984 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalmodul 24 V/DC, 5 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalmodul 24 V/DC, 5 V/DC
Opis
Axioline F, Digitalein-/-ausgabemodul, Digitale Eingänge: 8, 24 V DC, Anschlusstechnik: 1-Leiter, Digitale Ausgänge: 8, 24 V DC, 500 mA, Anschlusstechnik: 1-Leiter, Extreme Conditions-Variante, Übertragungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern
