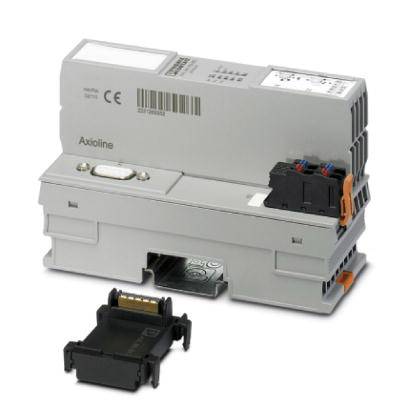

Phoenix Contact AXL F BK PB XC 2702463 spojnica sabirnice 24 V/DC
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (505,00 € / komad)
505,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Zaštitni krug: Napon zaštite od prenapona elektronički
- Boja: prometno siva A RAL 7042
- Neto težina: 175 g
- Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
- Instalacijski položaj: bilo koji (imajte na umu temperaturu umanjivanja)
- Duljina trake: 8 mm
- Presjek konduktora kruti min: 0,2 mm²
- Presjek konduktora kruti maks .: 1,5 mm²
- Min. Presjek provodnika fleksibilan: 0,2 mm²
- Maks. Presjek provodnika je fleksibilan: 1,5 mm²
- Presjek provodnika AWG min: 24
- Presjek provodnika AWG max: 16
- Brzina prijenosa: 9,6 kbit / s ... 12 Mbit / s
- Potrošnja energije: max. 13,7 W (s 2 A opterećenja na UBus za I / Os)
- Vrsta proizvoda
spojnica sabirnice
- Tip
AXL F BK PB XC
- min. pogonski napon
19.2 V/DC
- Pogonski napon
19.2 - 30 V/DC
- Pogonski napon maks.
30 V/DC
- Radni napon
24 V/DC

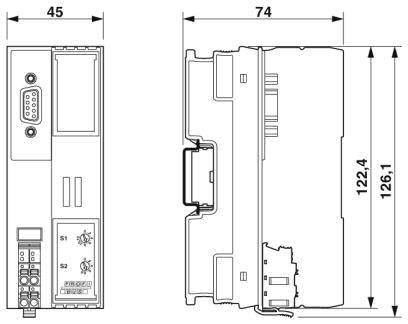

- Visina
125.9 mm
- Dužina
74 mm
- Širina
45 mm
IP20
- dim.
(D x Š x V) 74 x 45 x 125.9 mm
- Tehnika priključivanja
D-Sub-9 priključak
- Priključak
Push-in priključak
- Maks. potrošnja struje
567 mA
- Proizvođač-br. dijela
2702463
- Montaža
Montažna šina
- Maks. temperatura okoline
+60 °C
- Min. temperatura okoline
-25 °C
- Logički napon U(L)
24 V/DC
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2209838 Phoenix Contact AXL F BK PB XC 2702463 spojnica sabirnice 24 V/DC
Podatkovna tablica 2209838 Phoenix Contact AXL F BK PB XC 2702463 spojnica sabirnice 24 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 2209838 Phoenix Contact AXL F BK PB XC 2702463 spojnica sabirnice 24 V/DC
Opis

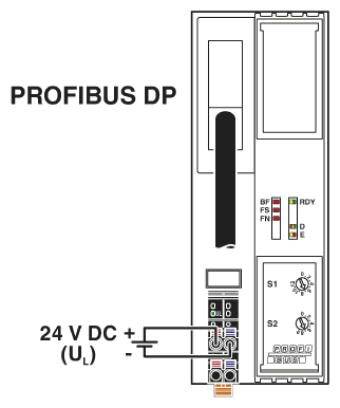

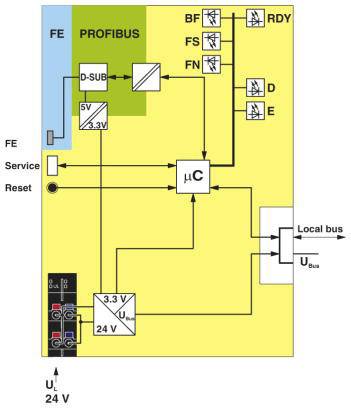

Spajanje PROFIBUS-a putem 9-polnog D-SUB priključka. Galvanska izolacija između PROFIBUS sučelja i logike. Rotacijski kodni prekidač za postavljanje PROFIBUS adrese. DP / V1 za majstore 1. i 2. razreda. PROFIBUS brzina prijenosa podataka od 9,6 kbit / s do 12 Mbit / s. Dinamična konfiguracija je podržana. I&M funkcije. Moguće je ažuriranje upravljačkog softvera. Tipično vrijeme ciklusa lokalnog sabirnice Axioline F iznosi otprilike 10 µs. Može se koristiti u ekstremnim okolišnim uvjetima. Prošireni raspon temperature -40 ° C ... + 70 ° C (vidi poglavlje "Uspješno testirano: upotreba u ekstremnim uvjetima zaštite okoliša" na tehničkom listu). Djelomično obojene pločice.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
