Name: Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137416
Availability: BackOrder

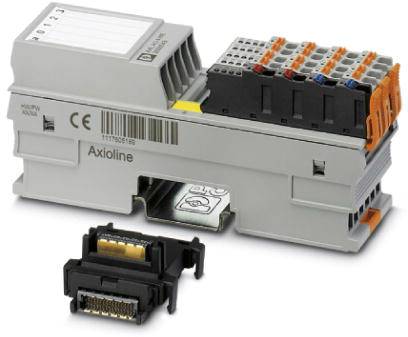

Sivo automatizacijsko modulno kućište sa utičnim priključcima i malom, odvojivom jedinicom sprijeda.

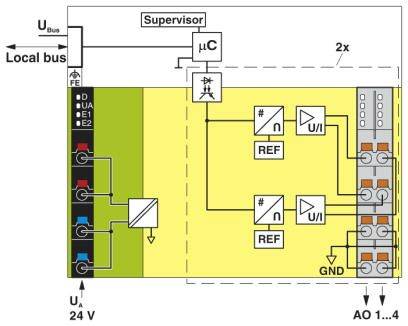

Blok-dijagram sklopovskog plana s lokalnim prikazom sabirnice. Prikazuje nadzornik, mikrokontroler, referentni krug i ulaze struja/napon.

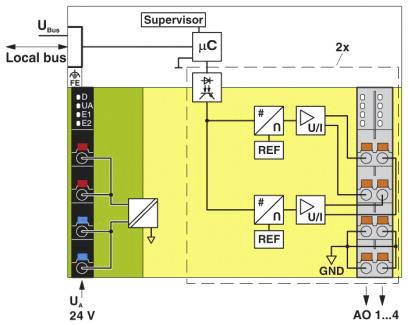

Shematski prikaz nadzornog modula s ulazima za napon (U, I) i nadzorne funkcije (Supervisor, μC).

Prikaz digitalnog ulaznog modula s više priključaka za upravljanje i povezivanje u elektroničkoj razvodnoj kutiji.

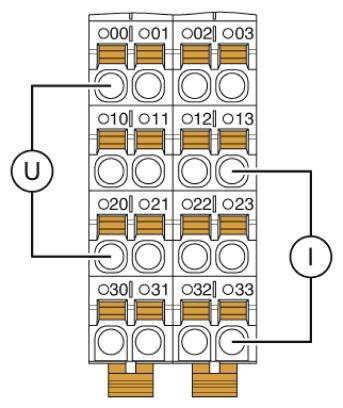

Shema električne priključne stezaljke. Brojevi od 00 do 33 označavaju priključne točke. 'U' i 'I' upućuju na napon i struju.

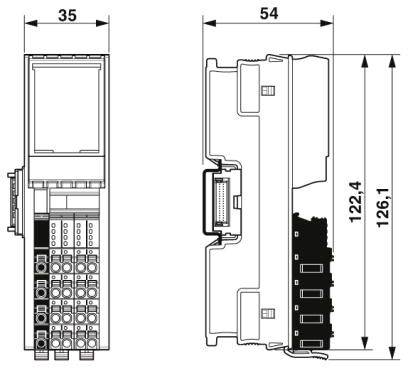

Tehnički nacrt elektroničkog prekidača s dva prikaza: prednji pogled prikazuje ulazne stezaljke, bočni pogled s dimenzijama 35 mm širine, 54 mm dubine, 122,4 mm visine.

1/6

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (495,00 € / komad)

495,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštitni krug: elektronski zaštitni napon od prenapona (35 V, 0,5 s)
Boja: prometno siva A RAL 7042
Neto težina: 199 g
Broj izlaza: 4
Instalacijski položaj: bilo koji (bez smanjenja temperature)
Duljina trake: 8 mm
Presjek konduktora kruti min: 0,2 mm²
Presjek konduktora kruti maks .: 1,5 mm²
Min. Presjek provodnika fleksibilan: 0,2 mm²
Maks. Presjek provodnika je fleksibilan: 1,5 mm²
Presjek provodnika AWG min: 24
Presjek provodnika AWG max: 16
Brzina prijenosa: 100 Mbit / s
Potrošnja energije: max. 3 W (na UA)
D / A rezolucija pretvarača: 16 bit

Vrsta proizvoda: I/O modul

Tip: AXL F AO4 XC 1H

Broj analognih izlaza maks.: 4

Broj izlaza maks.: 4

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30 V/DC

Pogonski napon maks.: 30 V/DC

Radni napon: 5 V/DC

Visina: 126.1 mm

Dužina: 54 mm

Širina: 35 mm

: IP20

dim.: (D x Š x V) 54 x 35 x 126.1 mm

Tehnika priključivanja: 2 žični

Priključak: Push-in priključak

Maks. potrošnja struje: 120 mA

Proizvođač-br. dijela: 2702153

Montaža: Montažna šina

Maks. temperatura okoline: +60 °C

Min. temperatura okoline: -25 °C

Logički napon U(L): 5 V/DC

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Proizvođač-br. dijela

Radni napon

Vrsta proizvoda

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Kataloški br.:2137416

Dostava pon,16.11.

Conrad Electronic

Ovaj proizvod

2702153

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Kataloški br.:2137548

Dostava pon,16.11.

Conrad Electronic

1035429

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O modul 5 V/DC

Kataloški br.:2137301

Dostava pon,16.11.

Conrad Electronic

2702007

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact AXL F AI8 W 1F 2702525 I/O modul

Kataloški br.:2136865

Dostava pon,16.11.

Conrad Electronic

2702525

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

725,00 €^*

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Kataloški br.:2136880

Dostupno uskoro

Conrad Electronic

2702655

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

989,00 €^*

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Kataloški br.:2136985

Dostava pon,16.11.

Conrad Electronic

1035430

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Kataloški br.:2137506

Dostava pon,16.11.

Conrad Electronic

2702911

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Kataloški br.:2136585

Dostava pon,16.11.

Conrad Electronic

2907446

24 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Kataloški br.:2137129

Dostava pon,16.11.

Conrad Electronic

2907443

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 I/O modul 24 V/DC

Kataloški br.:2137152

Nije dostupno

Conrad Electronic

2907447

24 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Opis

4 analogna izlazna kanala za opcionalno spajanje naponskih ili strujnih signala. Bipolarni izlazi napona, monopolarni izlazi struje. Spajanje pokretača u dvožičnoj tehnologiji. Raspon napona: 0 V ... 10 V, ± 10 V, 0 V ... 5 V, ± 5 V. Opseg struje: 0 mA ... 20 mA, 4 mA ... 20 mA. Ispitivanje izlaza kratkog spoja. Nema dodira u svim područjima. Kratka vremena porasta signala. Vožnja visokim opterećenjima. Spremljena natpisna pločica uređaja. Dijagnostički i statusni prikazi. Može se koristiti u ekstremnim okolišnim uvjetima. Prošireni raspon temperature -40 ° C ... + 70 ° C (vidi poglavlje "Uspješno testirano: upotreba u ekstremnim uvjetima zaštite okoliša" na tehničkom listu). Djelomično obojene pločice.
