Name: Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137548
Availability: BackOrder

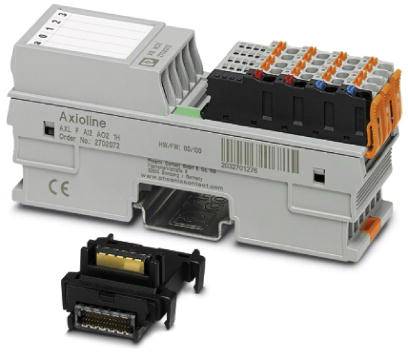

Utičnica s više priključaka i elektroničkim komponentama pored dodatnog para utičnica. Pogodan za automatizirane sustave.

'Shematski prikaz sustava napajanja s lokalnim sabirničkim vezama, mikrokontrolerom i različitim sučeljima za nadzor i upravljanje električnim signalima.'

Industrijski modul s oznakama 'a0, 1, 2, 3', serijski broj '1035429'. Nudi nekoliko električnih priključaka za upravljačke sustave.

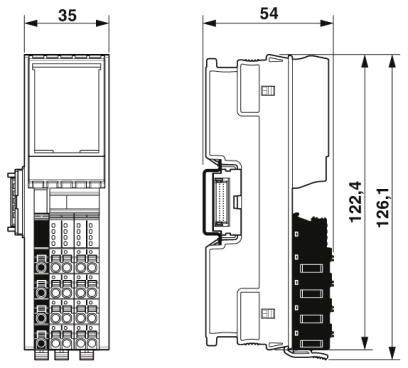

Tehnički nacrt električnog modula širine 35 mm i dubine 54 mm. Visina varira između 122,4 mm i 126,1 mm.

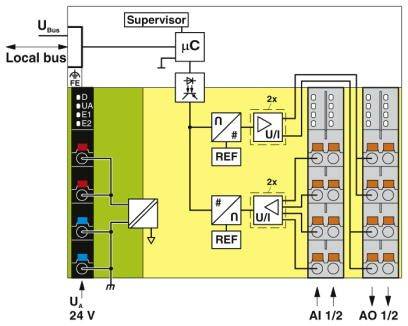

Dijagram električnog kruga: Gore 'Nadzornik' i μC; lijevo ulazni napon 24 V; desno upravljački elementi AI 1/2, AO 1/2.

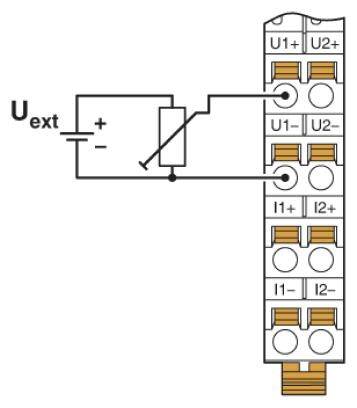

Dijagram prikazuje električko kolo sa ugrađenim otpornikom, povezanim sa stezaljkama U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-.

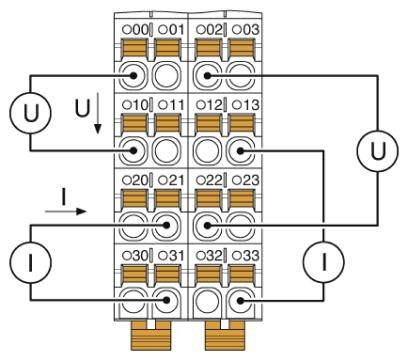

Dijagram električne razvodne ploče s oznakama 'U' za napon i 'I' za struju. Prikazuje interne povezice priključaka 001 do 032.

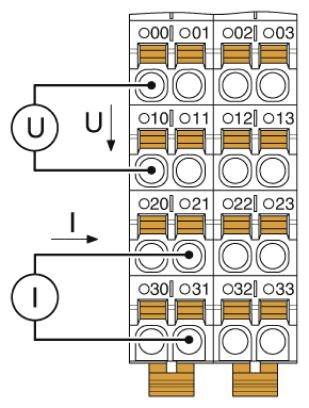

Shema priključnog plana s naponom i strujom. Gornji red za napon ('U'), donji red za struju ('I'). Numerirani priključci.

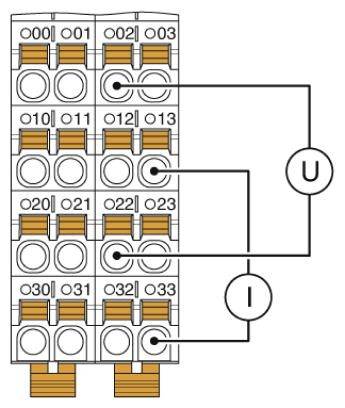

Električki dijagram sheme s oznakama stezaljki od 001 do 033 i označenim vezama U i I.

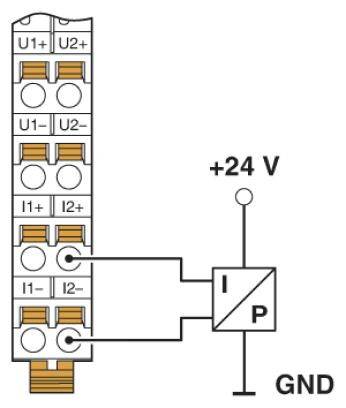

Električna shema priključka: prikazuje priključnu letvu sa stezaljkama U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-, 24V i GND.

1/10

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (495,00 € / komad)

495,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Opis ulaza: diferencijalni ulazi, napon ili struja koji se mogu birati pojedinačno
Broj ulaza: 2
Zaštitni krug: elektronski zaštitni napon od prenapona (35 V, 0,5 s)
Boja: prometno siva A RAL 7042
Neto težina: 197 g
Klasa zaštite: III (IEC 61140, EN 61140, VDE 0140-1)
Broj izlaza: 2
Instalacijski položaj: bilo koji (bez smanjenja temperature)
Duljina trake: 8 mm
Presjek konduktora kruti min: 0,2 mm²
Presjek konduktora kruti maks .: 1,5 mm²
Min. Presjek provodnika fleksibilan: 0,2 mm²
Maks. Presjek provodnika je fleksibilan: 1,5 mm²
Presjek provodnika AWG min: 24
Presjek provodnika AWG max: 16
Brzina prijenosa: 100 Mbit / s
Potrošnja energije: tip 0.6 W
Rezolucija A / D pretvarača: 16 bit
D / A rezolucija pretvarača: 16 bit

Vrsta proizvoda: I/O modul

Tip: AXL F AI2 AO2 XC 1H

Broj ulaza: 2 x

Broj izlaza: 2 x

Maks. izlazna struja po kanalu: 20 mA

min. pogonski napon: 19.2 V/DC

Pogonski napon: 19.2 - 30 V/DC

Pogonski napon maks.: 30 V/DC

Radni napon: 5 V/DC

Visina: 126.1 mm

Dužina: 54 mm

Širina: 35 mm

: IP20

dim.: (D x Š x V) 54 x 35 x 126.1 mm

Tehnika priključivanja: 2 žični

Priključak: Push-in priključak

Maks. potrošnja struje: 120 mA

Proizvođač-br. dijela: 1035429

Montaža: Montažna šina

Maks. temperatura okoline: +60 °C

Min. temperatura okoline: -25 °C

Logički napon U(L): 5 V/DC

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Proizvođač-br. dijela

Radni napon

Vrsta proizvoda

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Kataloški br.:2137548

Dostava pon,16.11.

Conrad Electronic

Ovaj proizvod

1035429

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O modul 5 V/DC

Kataloški br.:2137301

Dostava pon,16.11.

Conrad Electronic

2702007

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact AXL F AI8 W 1F 2702525 I/O modul

Kataloški br.:2136865

Dostava pon,16.11.

Conrad Electronic

2702525

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

725,00 €^*

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Kataloški br.:2137416

Dostava pon,16.11.

Conrad Electronic

2702153

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

495,00 €^*

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Kataloški br.:2136880

Dostupno uskoro

Conrad Electronic

2702655

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

989,00 €^*

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Kataloški br.:2136985

Dostava pon,16.11.

Conrad Electronic

1035430

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

465,00 €^*

Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Kataloški br.:2137506

Dostava pon,16.11.

Conrad Electronic

2702911

5 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

545,00 €^*

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O modul 24 V/DC

Kataloški br.:2136585

Dostava pon,16.11.

Conrad Electronic

2907446

24 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Kataloški br.:2137129

Dostava pon,16.11.

Conrad Electronic

2907443

24 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

189,99 €^*

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 I/O modul 24 V/DC

Kataloški br.:2137152

Nije dostupno

Conrad Electronic

2907447

24 V/DC

I/O modul

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

219,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Upute za rad i sigurnost

Upute za rad i sigurnost 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Opis

Axioline F XC, analogni ulaz / izlazni modul, analogni ulazi: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, način povezivanja: dvožilni, analogni izlazi: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, tehnologija povezivanja: 2-žica, brzina prijenosa u lokalnom magistrali: 100 Mbit / s, varijanta ekstremnih uvjeta, klasa zaštite: IP20, uključujući bazni modul sabirnice i Axioline F utikače
