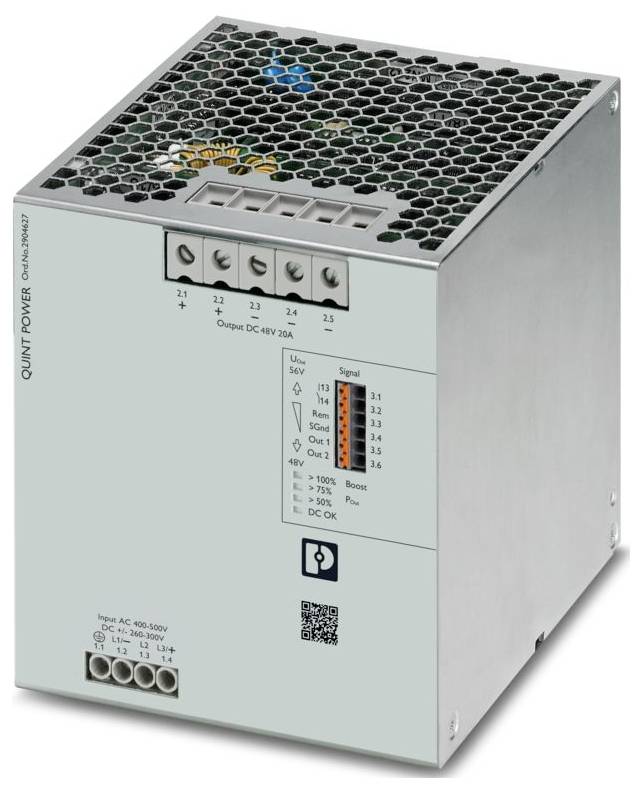

Phoenix Contact 2904627 napajanje 48 V/DC 20 A 1217 VA Content 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (585,00 € / komad)
585,00 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: QUINT POWER
- Vrsta priključka: Push-in priključak
- Širina: 120 mm
- Visina: 130 mm
- Dubina: 125 mm
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-4-10
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Vibracije (rad): 5 Hz ... 100 Hz rezonantno pretraživanje 0,7 g, 90 min., rezonantna frekvencija 0,7 g, 90 min. (prema DNV GL klasi A)
- 5 Hz ... 100 Hz rezonantno pretraživanje 2,3 g, 90 min., rezonantna frekvencija 2,3 g, 90 min. (prema DNV GL klasa C) montirano s UWA 130 - 2901664
- Duljina skidanja izolacije: 10 mm
- Min. presjek fleksibilnog vodiča: 0,5 mm²
- Maks. presjek fleksibilnog vodiča: 1,5 mm²
- Min. presjek krutog vodiča: 0,5 mm²
- Presjek krutog vodiča maks.: 1 mm²
- Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
- Minimalni moment zatezanja: 1,2 Nm
- Frekvencijski raspon: 50 Hz ... 60 Hz
- Razred zaštite: I
- Frekvencija: 50 Hz
- Raspon ulaznog napona: ± 260 V DC ... 300 V DC
- Raspon ulaznog napona: ± 260 V DC ... 300 V istosmjerne struje -13% ... +30%; 520 V istosmjerne struje ... 600 V istosmjerne struje -13% ... +30% (uzemljenje srednje točke)
- Ulazna struja: tipično 1,5 A (na 25 °C)
- Integral struje ulaska (I2t):< 0,06 A2s
- Ograničenje udarne struje: 2 A (nakon 1 ms)
- Vrijeme premošćivanja nestanka struje: tip. 26 ms (3x 400 V AC); tip. 26 ms (3x 480 V AC)
- Potrošnja struje: 2,2 A (±260 V DC); 1,9 A (±300 V DC)
- Nazivna potrošnja snage: 1217 VA
- Tipično vrijeme pokretanja: 300 ms (iz STANJA SPAVANJA)
- Vrijeme uključivanja:< 1 s
- Odabir prikladnog osigurača za zaštitu ulaza: 1x 6 A (10 x 38 mm, 30 kA L/R = 2 ms)
- Učinkovitost: tip. 95,9% (400 V AC); tip. 96,2% (480 V AC)
- Nazivni izlazni napon: 48 V DC
- Raspon podešavanja izlaznog napona (USet): 48 V DC ... 56 V DC (konstantna snaga)
- Nazivna izlazna struja (IN): 20 A
- Statičko pojačanje (IStat.Boost): 22,5 A
- Dinamičko pojačanje (IDyn.Boost): 30 A (5 s)
- Selektivno preklapanje osigurača (ISFB): 105 A (15 ms)
- Magnetsko sigurnosno otpuštanje: A1...A20 / B2...B10 / C1...C6 / Z1...Z16
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Mogućnost povratnog napajanja: ≤ 60 V DC
- Zaštita od prenapona na izlazu (OVP): ≤ 60 V DC
- Preostalo valovitost:< 50 mVSS (pri nominalnim vrijednostima)
- Vrijeme uspona:< 1 s (UOut = 10 % ... 90%)
- Mogućnost serijskog spajanja: da
- Maksimalni gubitak snage u praznom hodu:< 6 W (400 V AC);< 6 W (480 V AC)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 41 W (400 V AC);< 41 W (480 V AC)
- Gubitak snage u načinu rada SLEEP:< 1 W (400 V AC);< 1 W (480 V AC)
- Mogućnost paralelnog spajanja: da, za redundanciju i povećane performanse
- Zaštita sekundarne strane: elektronička; termomagnetska; termička
- Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- Signal: 4 kV (razina ozbiljnosti ispitivanja 2 - neuravnotežen)
- Zadano: zatvoreno (UOut> 0,9 USD (skup)
- Digitalni: 24 V DC 1 A; 30 V AC 0,5 A
- Analogni: 4 mA ... 20 mA ±5 % (opterećenje ≤400 Ω)
- Signalna masa SGnd: Referentni potencijal za Out1, Out2 i Rem
- Broj faza: 3
- Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 2,4 kV AC (ispitivanje jedinice)
- Frekvencija prebacivanja: 32,00 kHz ... 100,00 kHz (pomoćni pretvarački stupanj); 55,00 kHz ... 300,00 kHz (glavni stupanj pretvarača); 25,00 kHz ... 500,00 kHz (PFC stupanj)
- MTBF (IEC 61709, SN 29500):> 851000 sati (25 °C);> 519000 sati (40 °C);> 237000 sati (60 °C)
- Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
- Struja: 20 A
- Temperatura: 25 °C
- Vrijeme: 218000 sati
- Dodatni tekst: Razina ozbiljnosti testa 2
- Dimenzija ugradnje: Dimenzija ugradnje
- Zaštitni premaz: ne
- Klasa zapaljivosti prema UL 94 (kućište / terminali): V0
- Materijal kućišta: Metal
- Materijal nape: nehrđajući čelik X6Cr17
- Završna obrada bočne ploče: Aluminij
- Radna nadmorska visina: ≤ 5000 m (> 2000 m, imajte na umu smanjenje snage)
- Klimatski razred: 3K3 (prema EN 60721)
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Udar: 11 ms, 15 g, po prostornom smjeru (prema IEC 60068-2-27)
- Privremeni kod: T4 (-25 ... +70 °C |> 60 °C, Smanjenje nazivne snage: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 br. 61010-1-12; CAN/CSA-C22.2 br. 61010-2-201
- SIQ: CB shema (IEC 61010-1, IEC 61010-2-201)
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- EMC zahtjevi za elektromagnetske smetnje: EN 61000-6-3; EN 61000-6-4
- EMC zahtjevi Otpornost na smetnje: EN 61000-6-1; EN 61000-6-2
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- DNV GL provedene emisije: DNV GL provedene emisije
- DNV: Klasa B
- Emisija smetnji DNV GL: Emisija smetnji DNV GL
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 8 kV (razina ozbiljnosti ispitivanja 4)
- Pražnjenje zraka: 15 kV (razina ozbiljnosti ispitivanja 4)
- Napomena: Kriterij A: 0,5 / 1 period
- Kriterij B: 5 / 50 / 250 razdoblja
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 1000 A/m
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Ulaz/Izlaz/Signal: nebalansiran
- Napon: 2,5 kV
- Magnetsko polje s frekvencijom povezanom s energijom: Magnetsko polje s frekvencijom povezanom s energijom
- Padovi napona: Padovi napona
- Pad napona: 0%
- Pulsirajuće magnetsko polje: Pulsirajuće magnetsko polje
- Asimetrične vodljive smetnje: Asimetrične vodljive smetnje
- Razina ispitivanja 1: 100 kHz
- Razina ispitivanja 2: 1 MHz
- Razina ispitivanja 3: 1,5 kHz 15 kHz (razina ispitivanja 4)
- Razina ispitivanja 4: 15 kHz 150 kHz (razina ispitivanja 4)
- Razina ispitivanja 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (razina ispitivanja 4)
- Razina ispitivanja 6: 16,7 Hz 50 Hz 60 Hz (razina ispitivanja 4)
- Prigušeni oscilirajući val: Prigušeni oscilirajući val
- Ulaz, izlaz (razina ispitivanja 1): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - uravnoteženo)
- Ulaz, izlaz (razina ispitivanja 2): 10 MHz (razina ozbiljnosti ispitivanja 3 - nebalansirano)
- Ulaz, izlaz (razina ispitivanja 3): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - nebalansirano)
- Signali (razina ispitivanja 1): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - simetrično)
- Signali (razina ispitivanja 2): 100 kHz 1 MHz (razina ozbiljnosti ispitivanja 3 - neuravnoteženi)
- Prigušeno oscilirajuće magnetsko polje: Prigušeno oscilirajuće magnetsko polje
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- Primjena u željeznici: EN 50121-3-2; EN 50121-5; IEC 62236-3-2; IEC 62236-5
- Upravljački ulaz (konfigurabilan) Rem: Izlazna snaga UKLJUČENA/ISKLJUČENA (NAČIN SPAVANJA)
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Vrsta mreže: Zvjezdasta mreža
- Tipični nacionalni mrežni napon: 400 V AC; 480 V AC
- Vrsta napona napajanja: DC
- Frekvencijski raspon izmjenične struje: 50 Hz ... 60 Hz -10% ... +10%
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz -10% ... +10%
- Zaštitni sklop: Zaštita od kratkotrajnog prenapona | Varistor, plinska cijev za pražnjenje
- Faktor snage (cos phi): 0,95
- Odabir prikladnog osigurača za zaštitu ulaza: ≥ 1000 V DC
- Struja curenja prema PE:< 3,5 mA; 1 mA (550 V AC, 60 Hz)
- Rad istosmjernom strujom: Rad istosmjernom strujom
- Smanjenje nazivne snage:> 60 °C ... 70 °C (2,5 %/K)
- Odstupanje od pravila:< 0,5% (raspodjela statičkog opterećenja 10% ... 90%);< 2% (dinamička promjena opterećenja 10% ... 90% (10 Hz));< 0,25% (promjena ulaznog napona ±10%)
- Izlazna snaga: 960 W; 1080 W; 1440 W
- Crest faktor: tip. 1,67 (400 V AC); tip. 1,63 (480 V AC)
- Izlaz signala 1 (konfigurabilan): Izlaz signala 1 (konfigurabilan)
- Izlaz signala 2 (konfigurabilan): Izlaz signala 2 (konfigurabilan)
- Signalni relej 13/14 (konfigurabilan): Signalni relej 13/14 (konfigurabilan)
- Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, min.: 0,2 mm²
- Fleksibilna jednovodička/priključna točka s ferulom za kraj žice i plastičnom čahurom, maks.: 0,75 mm²
- Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, min.: 0,2 mm²
- Fleksibilna jednožilna/priključna točka s ferulom za kraj žice bez plastične čahure, maks.: 1,5 mm²
- Minimalni presjek vodiča AWG: 20
- Presjek vodiča AWG max: 16
- Maksimalni moment zatezanja: 1,5 Nm
- Izlazni signal: Izlazni signal
- Durenje:> 100% (LED svijetli žuto, izlazna snaga)> 960 W);> 75% (LED svijetli zeleno, izlazna snaga)> 720 W);> 50% (LED svijetli zeleno, izlazna snaga)> 480 W)
- Izlaz:> 0,9 x USet (LED svijetli zeleno);< 0,9 x USet (LED treperi zeleno)
- Izlazni napon izolacije/PE: 0,5 kV DC (tipsko ispitivanje); 0,5 kV DC (ispitivanje jedinice)
- Ulazni napon izolacije/PE: 3,5 kV AC (tipsko ispitivanje); 2,4 kV AC (ispitivanje jedinice)
- Direktiva o zaštiti okoliša: Direktiva RoHS 2011/65/EU; WEEE; REACH
- Razmak ugradnje desno/lijevo: 5 mm / 5 mm
- Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
- Standard - Ograničenje harmonijskih struja mreže: EN 61000-3-2
- Standard - Električna sigurnost: IEC 61010-2-201 (SELV)
- Standard - Zaštitni iznimno niski napon: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Standard - Sigurno odvajanje: IEC 61558-2-16; IEC 61010-2-201
- Standard - Sigurnost za mjernu, upravljačku, regulacijsku i laboratorijsku opremu: IEC 61010-1
- Norma - Sigurnost transformatora: EN 61558-2-16
- Punjenje baterije: DIN 41773-1
- Odobrenje - Zahtjevi poluvodičke industrije u vezi s padovima napona mreže: SEMI F47-0706, EN 61000-4-11
- EN 61558-2-16: II (≤ 4000 m)
- UL odobrenja: UL certificirano UL 61010-1; UL 121201 i CSA C22.2 br. 213-17 Klasa I, Divizija 2, Grupe A, B, C, D T4 (Opasna lokacija)
- EMC zahtjevi za napajanje: IEC 61850-3 (G,H); EN 61000-6-5 (rasklopni uređaji)
- Harmonijske struje: Harmonijske struje
- Treperenje: Treperenje
- Broj razdoblja: 0,5 / 1 / 5 / 50 / 250 razdoblja
- Prigušeni sinusni valovi (prstenasti val): Prigušeni sinusni valovi (prstenasti val)
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
400 V/AC
260 V/DC
- Ulazni napon (maks.)
500 V/AC
600 V/DC
- Izlazna struja maks.
20 A
- Izlazna struja (maks.) - zaobljena
20 A
1217 VA
- Faze
3
- Izlazni napon (nom.)
48 V/DC
- Priključak
vijak
Push-in priključak s oprugom
- dim.
(D x Š x V) 125 x 120 x 130 mm
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
60 °C
- Radna temperatura (min.)
-25 °C
- Proizvođač-br. dijela
2904627
- Sadržaj
1 St.
- Širina
120 mm
- Visina
130 mm
- Dužina
125 mm
IP20
- Tip
QUINT4-PS/3AC/48DC/20
- Dubina
125 mm
- Ugradbena visina
130 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3579825 Phoenix Contact 2904627 napajanje 48 V/DC 20 A 1217 VA Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3579825 Phoenix Contact 2904627 napajanje 48 V/DC 20 A 1217 VA Content 1 St.
Opis
QUINT POWER primarno napajanje s preklopnim načinom rada, vijčani priključci, montaža na DIN šinu, ulaz: 3-fazni, izlaz: 48 V DC / 20 A
