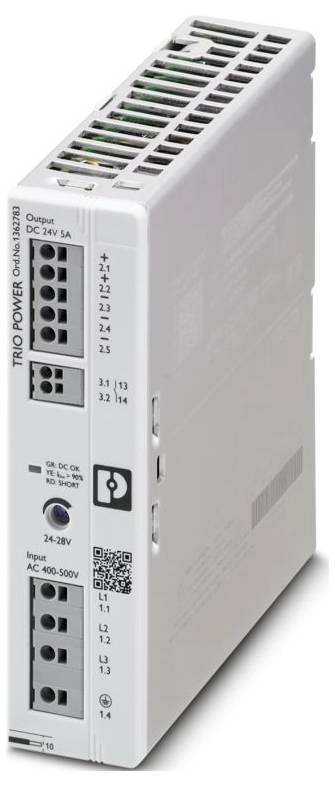

Phoenix Contact 1362783 napajanje 24 V/DC 5 A 120 W Content 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (134,99 € / komad)
134,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: TRIO POWER
- Vrsta priključka: Push-in priključak
- Širina: 35 mm
- Visina: 135 mm
- Dubina: 120 mm
- Boja: crvena, žuta, zelena (višebojna LED)
- Klasa zapaljivosti prema UL 94: V0 (kućište, terminali)
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> Smanjenje nazivne snage od 60 °C: 2,5 %/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-4-11
- Napomena: ≤ 4000 m
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Udar (rad): 18 ms, 30 g, po prostornom smjeru (IEC 60068-2-27)
- Vibracije (rad): 10 Hz ... 50 Hz, amplituda ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
- Duljina skidanja izolacije: 10 mm (kruto/fleksibilno/ferula)
- Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Označavanje: OPREMA ZA KONTROLU PROCESA ZA OPASNE LOKACIJE;(EN) Ova oprema je prikladna za upotrebu samo u Klasi I, Odjeljku 2, Grupama A, B, C i D, Opasnim lokacijama ili neopasnim lokacijama.
- (FR) Ovaj uređaj je jedinstveno dizajniran za upotrebu u eksplozivnim atmosferama klase I, odjeljka 2, skupina A, B, C i D ili u neeksplozivnim atmosferama.; (EN) UPOZORENJE: Opasnost od eksplozije - Ne spajajte ili odspajajte opremu osim ako je napajanje isključeno ili je poznato da područje nije opasno.
- (FR) UPOZORENJE: opasnost od eksplozije - nema spajanja ili odspajanja opreme tako da se hrana nalazi u kupeu ili zoni koja nije opasna.; (EN) Ako se oprema koristi na način koji nije naveo proizvođač, zaštita koju pruža oprema može biti narušena.
- (FR) Opremu proizvođač koristi na neodređen način, četverogodišnja zaštita za opremu je drugačija.; (EN) Ova oprema mora biti instalirana u odgovarajućem, alatom osiguranom/ključem zaključanom kućištu.
- (FR) Ova oprema je instalirana u odgovarajuću kutiju, verrouillé par une clé ili dont l'ouverture nécessite l'utilisation d'un tool.
- Razred zaštite: I
- Frekvencija: 50 Hz
- Tehnologija povezivanja: Tehnologija povezivanja
- Raspon ulaznog napona: 3x 400 V AC ... 500 V AC
- Raspon ulaznog napona: 3x 400 V AC ... 500 V AC -20% ... +10%; 2x 400 V AC ... 500 V AC ±10 %
- Ulazna struja:< 17 A (25 °C)
- Integral struje ulaska (I2t):< 0,21 A2s
- Vrijeme premošćivanja nestanka struje: tip. 31 ms (3x 400 V AC); tip. 45 ms (3x 480 V AC)
- Potrošnja struje: 3x 0,36 A (3x 400 V AC); 3x 0,3 A (3x 500 V AC); 2x 0,66 A (2x 400 V AC); 2x 0,55 A (2x 500 V AC)
- Odabir prikladnih osigurača za zaštitu ulaza: 3x 3 A ... 16 A (karakteristika B, C, D, K ili slično)
- Učinkovitost: tip. 90,5% (3x 400 V AC); tip. 90,6% (3x 480 V AC)
- Nazivni izlazni napon: 24 V DC
- Raspon podešavanja izlaznog napona (USet): 24 V DC ... 28 V istosmjerne struje (> 24 V DC, konstantna snaga ograničena)
- Nazivna izlazna struja (IN): 5 A
- Dinamičko pojačanje (IDyn.Boost): maks. 7,5 A (5 s)
- Otpornost na kratki spoj: da
- Sigurnost u praznom hodu: da
- Izlazna snaga (PN): 120 W
- Izlazna snaga (PDyn. Pojačanje): maks. 180 W (5 s)
- Mogućnost povratnog napajanja: ≤ 35 V DC
- Zaštita od prenapona na izlazu (OVP): ≤ 35 V DC
- Valovitost: tipično 10 mVSS (pri nominalnim vrijednostima)
- Vrijeme porasta: ≤ 1 s (UOut = 10 % ... 90%)
- Mogućnost serijskog spajanja: da, za povećanje napona (poštujte SELV granicu)
- Maksimalni gubitak snage u praznom hodu:< 0,85 W (3 x 480 V AC)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 12,3 W (3 x 480 V AC)
- Mogućnost paralelnog spajanja: da, za povećanu snagu i redundanciju
- Zaštita sekundarne strane: elektronička
- Ulaz: simetrični 2 kV (razina ozbiljnosti ispitivanja 4); asimetrični 4 kV (razina ozbiljnosti ispitivanja 4)
- Pozicija: 3.x
- Priključak vodiča: Priključak vodiča
- kruto: 0,2 mm² ... 1,5 mm²; 0,5 mm² (preporučeno)
- Fleksibilno: 0,2 mm² ... 1,5 mm²; 0,5 mm² (preporučeno)
- Fleksibilna žica s ferulom, bez plastične čahure: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (preporučeno)
- Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,25 mm² ... 0,75 mm²; 0,5 mm² (preporučeno)
- Izlaz: simetrični 1 kV (razina ozbiljnosti ispitivanja 3); asimetrični 2 kV (razina ozbiljnosti ispitivanja 3)
- Signal: neuravnotežen 1 kV (razina ozbiljnosti ispitivanja 2)
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED DC OK - Status signala Rad (UN = 24 V DC, IOut = IN)
- Funkcija: Status rada prosljeđivanja
- Preklopni kontakt (bez potencijala): OptoMOS
- Broj faza: 3
- Ulazni/izlazni napon izolacije: 3 kV AC (tipsko ispitivanje); 3 kV AC (ispitivanje jedinice)
- MTBF (IEC 61709, SN 29500):> 2.240.000 sati (25 °C);> 1.340.000 sati (40 °C);> 600000 sati (60 °C)
- Dodatni tekst: 3. razred
- Dimenzije artikla: Dimenzije artikla
- Dimenzija ugradnje: Dimenzija ugradnje
- Upute za ugradnju: može se slagati: vodoravno 0 mm, okomito 50 mm
- Materijal nape: Polikarbonat
- Konstrukcija bočne ploče: Aluminij
- Radna nadmorska visina: ≤ 5000 m
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Privremeni kod: T4 (-25 ... +70 °C |> 60 °C, Smanjenje nazivne snage: 2,5 %/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Standardna oznaka: Varijacija mreže/podnapon
- Sigurnost mjerne, upravljačke, regulacijske i laboratorijske opreme: Sigurnost mjerne, upravljačke, regulacijske i laboratorijske opreme
- Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
- UL: UL
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
- Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij A
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Ulaz/Izlaz/Signal: nebalansiran
- Napon: 400 V AC
- Padovi napona: Padovi napona
- Pad napona: 0%
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- AWG: 24 ... 16 (Cu); 20 (preporučeno)
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Oblik mreže: Zvjezdasta mreža (TN, TT, IT (PE))
- Tipični napon nacionalne mreže: 3x 400 V AC; 3x 480 V AC
- Vrsta napona napajanja: AC
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz
- Zaštitni krug: Zaštita od prolaznih struja | Varistor
- Faktor snage (cos phi): 0,53 (3x 480 V AC)
- Struja curenja prema PE:< 3,5 mA
- Smanjenje nazivne snage: 60 °C ... 70 °C
- Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90%);< 0,1% (promjena ulaznog napona ±10%)
- Crest faktor: tip. 3 (3x 400 V AC); tip. 3.1 (3x 480 V AC)
- Direktiva o zaštiti okoliša: Direktiva RoHS 2011/65/EU; WEEE; REACH
- Razmak ugradnje desno/lijevo: 0 mm / 0 mm
- Udaljenost ugradnje gore/dolje: 50 mm / 50 mm
- Harmonijske struje: Harmonijske struje
- Treperenje: Treperenje
- Broj razdoblja: 1 razdoblje
- Emisija: Emisija prema normi EN 61000-6-3 (stambena i poslovna područja) i EN 61000-6-4 (industrijska područja)
- Otpornost na smetnje: Otpornost na smetnje prema EN 61000-6-1 (stambeni), EN 61000-6-2 (industrijski)
- Ulazni osigurač uređaja: 3,15 A interni (zaštita uređaja)
- Minimalni gubitak snage u praznom hodu:< 0,84 W (3x 400 V AC)
- Minimalni gubitak snage pri nominalnom opterećenju:< 12,6 W (3 x 400 V AC)
- Integrirana zaštita: ne
- Identifikacija polova: 3.1 (13), 3.2 (14)
- LED isključen: Nema AC ulaznog napona napajanja (isključeno)
- LED uključena (zelena), DC OK: UOut> 21 V DC i I-izlaz< 0,9 x ULAZ (jedan (zeleni), DC OK)
- Izlaz istosmjernog signala u redu: Izlaz istosmjernog signala u redu
- Vrsta signalizacije: Preklopni kontakt DC OK - Status signala Rad (UN = 24 V DC, IOut = IN)
- Preklopni napon: maks. 30 V DC (SELV)
- Strujna nosivost: maks. 100 mA
- Stanje (kontakt zatvoren): UOut> 21 V DC i I-izlaz< 0,9 x IN (kontakt zatvoren)
- Stanje (kontakt otvoren): UOut< 21 V DC ili IOut> 0,9 x IN (prosjek tijekom 60 s) (kontakt otvoren)
- Radna razina (smanjenje izlazne snage):> 2000 m (Smanjenje nazivne snage: 10%/1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Sigurnost napajanja do 1100 V (izolacijske udaljenosti): Sigurnost napajanja do 1100 V (izolacijske udaljenosti)
- Električna sigurnost: Električna sigurnost
- Sigurno odvajanje: Sigurno odvajanje
- Ograničavanje harmonijskih struja mreže: Ograničavanje harmonijskih struja mreže
- Varijacija/podnapon mreže: Varijacija/podnapon mreže
- LED uključena (žuta), IOut> 90%: UOut> 21 V DC i I-izlaz> 0,9 x ULAZ (jedan (žuti), IOut> 90%)
- LED uključena (crvena), ISHORT: UOut< 21 V DC i I-izlaz> 0,9 x IN (jedan (crveni), ISHORT)
- LED uključena (treperi crveno) OVP: UOUT> OVP (Zaštita od prenapona) (uključena (crveno treperi))
- Dubina (dubina uređaja (montažna šina)): 115 mm (dubina uređaja (montažna šina))
- Sigurnosni dodatni napon: Sigurnosni dodatni napon
- ANSI/UL 121201: ANSI/UL 121201
- Izlazni napon, nominalni
3 x 400 - 500 V/AC
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
400 V/AC
- Ulazni napon (maks.)
500 V/AC
- Izlazna struja maks.
5 A
- Izlazna struja (maks.) - zaobljena
5 A
120 W
- Tip izlaza (napajanje)
podesivi
- Faze
3
- Izlazni napon (nom.)
24 V/DC
- Priključak
Push-in priključak s oprugom
- dim.
(D x Š x V) 120 x 35 x 135 mm
- Izlazni napon (max.)
28 V/DC
- Izlazni napon (min.)
24 V/DC
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
60 °C
- Radna temperatura (min.)
-25 °C
- Proizvođač-br. dijela
1362783
- Sadržaj
1 St.
- Određene značajke napajanja
podesivi izlazni napon
- Širina
35 mm
- Visina
135 mm
- Dužina
120 mm
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-25 °C
- Tip
TRIO3-PS/3AC/24DC/5
- Stupanj učinkovitosti
90.5 %
- Dubina
120 mm
- Ugradbena visina
135 mm
35 mm
135 mm
120 mm
135 mm
FALSE
TRUE
AC
120 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-28 V
TRUE
320-550 V
320-550 V
TRUE
None
7.5 A
24 V
5 A
None
Other
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3588061 Phoenix Contact 1362783 napajanje 24 V/DC 5 A 120 W Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3588061 Phoenix Contact 1362783 napajanje 24 V/DC 5 A 120 W Content 1 St.
Opis
Primarni preklopni izvor napajanja, TRIO POWER, push-in priključak, montaža na DIN šinu, ulaz: 3-fazni, izlaz: 24 V DC / 5 A, podesivo od 24 V DC ... 28 V DC
