Slika slična

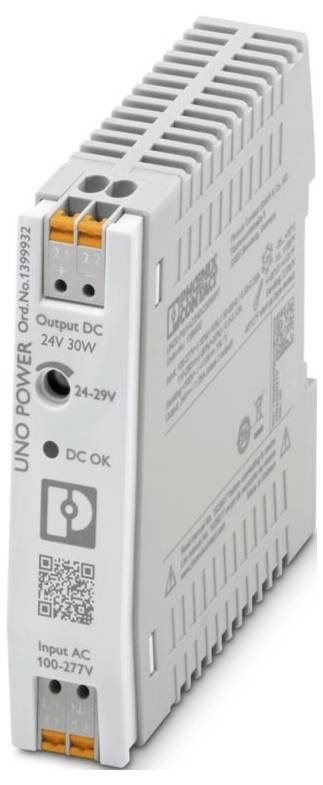

Phoenix Contact 1399932 napajanje 24 V/DC 1.3 A 30 W Content 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (45,99 € / komad)
45,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: UNO POWER
- Vrsta priključka: Push-in priključak
- Širina: 21 mm
- Visina: 90 mm
- Dubina: 90 mm
- Boja: zelena
- Klasa zapaljivosti prema UL 94: V0 (kućište, terminali)
- Materijal kućišta: PC
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -25 °C ... 70 °C (> 55 °C Smanjenje nazivne snage POUT: 2,5%/K)
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Norme/Propisi: EN 61000-4-11
- Vrsta montaže: montaža na DIN šinu
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: Kategorija prenapona
- Stupanj nečistoće: 2
- Udar (rad): 18 ms, 30 g, po prostornom smjeru (IEC 60068-2-27)
- Vibracije (rad): 10 Hz ... 56,9 Hz, amplituda ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 ciklusa
- Duljina skidanja izolacije: 10 mm
- Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
- Frekvencijski raspon: 0,15 MHz ... 80 MHz
- Označavanje: CB shema (IEC 61010-1, IEC 61010-2-201)
- Razred zaštite: II
- Frekvencija: 50 Hz
- Raspon ulaznog napona: 100 V AC ... 277 V AC
- Raspon ulaznog napona: 110 V DC ... 250 V DC ±20 %; 125 V DC ... 250 V istosmjerne struje ±10 % (UL)
- Ulazna struja: tip. 35 A (na 25 °C)
- Integral struje ulaska (I2t):< 0,3 A2s
- Vrijeme premošćivanja nestanka struje: tip. 18 ms (120 V AC); tip. 90 ms (230 V AC)
- Potrošnja struje: 0,3 A (110 V DC); 0,13 A (250 V DC)
- Vrijeme uključivanja: tipično 1 s
- Odabir prikladnog osigurača za zaštitu ulaza: 6 A ... 16 A (karakteristika B, C, D, K ili slično)
- Učinkovitost: tip. 90,5% (120 V AC); tip. 91,9% (230 V AC)
- Nazivni izlazni napon: 24 V DC
- Raspon podešavanja izlaznog napona (USet): 24 V DC ... 29 V istosmjerne struje (> 24 V DC, konstantna snaga ograničena)
- Nazivna izlazna struja (IN): 1,3 A
- Otpornost na kratki spoj: da
- Izlazna snaga (PN): 30 W
- Mogućnost povratnog napajanja: ≤ 35 V DC
- Zaštita od prenapona na izlazu (OVP): ≤ 35 V DC
- Valovitost: tipično 60 mVSS (pri nominalnim vrijednostima)
- Vrijeme uspona:< 1 s (UOut = 10 % ... 90%)
- Mogućnost serijskog spajanja: da, za povećanje napona
- Maksimalni gubitak snage u praznom hodu:< 0,26 W (230 V AC)
- Maksimalni gubitak snage pri nazivnom opterećenju:< 2,7 W (230 V AC)
- Paralelna veza: da, za povećanu snagu i redundanciju s diodom
- Zaštita sekundarne strane: elektronička
- Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
- Pozicija: 2.x
- Priključak vodiča: Priključak vodiča
- kruto: 0,2 mm² ... 4 mm²
- Fleksibilno: 0,2 mm² ... 4 mm²
- Fleksibilna žica s ferulom, bez plastične čahure: 0,25 mm² ... 2,5 mm²
- Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,25 mm² ... 2,5 mm²
- kruti (AWG): 24 ... 12;17
- Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
- LED signalizacija: LED signalizacija
- Vrste signalizacije: LED DC OK - Status signala Rad (UN = 24 V DC, IOut = IN)
- Funkcija: vizualni prikaz radnog stanja
- Broj faza: 1
- Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 3,75 kV AC (ispitivanje jedinice)
- MTBF (IEC 61709, SN 29500):> 2872000 sati (25 °C);> 1743000 sati (40 °C);> 980.000 sati (55 °C)
- Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
- Struja: 0,938 A
- Temperatura: 25 °C
- Vrijeme: 378000 sati
- Dodatni tekst: 3. razred
- Dimenzije artikla: Dimenzije artikla
- Dimenzija ugradnje: Dimenzija ugradnje
- Upute za sastavljanje: može se slagati: vodoravno: 0 mm, okomito: 30 mm
- Zaštitni premaz: ne
- Materijal kućišta: plastika
- Radna nadmorska visina: ≤ 5000 m
- Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
- Privremeni kod: T4 (-25 ... +70 °C |> 55 °C, smanjenje snage POUT: 2,5%/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Standardna oznaka: Varijacija mreže/podnapon
- Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
- UL: UL
- SIQ: SIQ
- Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
- Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
- EMC zahtjevi Imunost: EN 61000-6-2
- Provedene emisije: Provedene emisije
- Interferentno zračenje: Interferentno zračenje
- Statičko pražnjenje: Statičko pražnjenje
- Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
- Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
- Napomena: Kriterij A
- Elektromagnetsko RF polje: Elektromagnetsko RF polje
- Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
- Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
- Prenaponski udar: Prenaponski udar
- Provedena interferencija: Provedena interferencija
- Napon: 230 V AC
- Padovi napona: Padovi napona
- Pad napona: 0%
- Kriteriji: Kriteriji
- Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
- Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
- Kriterij C: Privremeno oštećenje operativnog ponašanja koje se ispravlja samim uređajem ili se može vratiti u prvobitno stanje korištenjem upravljačkih elemenata.
- Temperatura okoline (testirano pri pokretanju): -40 °C
- AWG: 24 ... 14 (bakar)
- Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
- Vrsta mreže: TN, TT, IT (PE)
- Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
- Vrsta napona napajanja: DC
- Frekvencijski raspon (fN): 50 Hz ... 60 Hz ±10 %
- Zaštitni krug: Zaštita od kratkotrajnog prenapona | Varistor
- Struja curenja prema PE:< 0,25 mA
- Rad istosmjernom strujom: Rad istosmjernom strujom
- Smanjenje nazivne snage:< 110 V DC (1 %/V)
- Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90%);< 0,1% (promjena ulaznog napona ±10%)
- Crest faktor: tip. 3,21 (120 V AC); tip. 4,23 (230 V AC)
- Razmak ugradnje desno/lijevo: 0 mm / 0 mm
- Udaljenost ugradnje gore/dolje: 30 mm / 30 mm
- EN 61558-2-16: III ( 2000 m, UIN: 100 V AC ... 250 V AC, 110 V DC ... 250 V istosmjerne struje); II (≤ 2000 m)
- Harmonijske struje: Harmonijske struje
- Treperenje: Treperenje
- Broj razdoblja: 1 razdoblje
- Materijal kućišta: Polikarbonat
- Emisija: Emisija prema normi EN 61000-6-3 (stambena i poslovna područja) i EN 61000-6-4 (industrijska područja)
- Ulaz/Izlaz: nebalansiran
- Ulazni osigurač uređaja: 4 A interni (zaštita uređaja), sporo pregorijevajući
- Minimalni gubitak snage u praznom hodu:< 0,16 W (120 V AC)
- Minimalni gubitak snage pri nominalnom opterećenju:< 3,2 W (120 V AC)
- Integrirana zaštita: ne
- LED isključen: Nema AC ulaznog napona napajanja (isključeno)
- LED upaljena (zelena), DC OK: UOUT> 0,9 x UN (jedan (zeleni), DC u redu)
- Radna razina (smanjenje izlazne snage):> 2000 m (Smanjenje nazivne snage POUT: 10%/1000 m)
- Sigurnost napajanja do 1100 V (izolacijske udaljenosti): Sigurnost napajanja do 1100 V (izolacijske udaljenosti)
- Električna sigurnost: Električna sigurnost
- Sigurno odvajanje: Sigurno odvajanje
- Ograničavanje harmonijskih struja mreže: Ograničavanje harmonijskih struja mreže
- Varijacija/podnapon mreže: Varijacija/podnapon mreže
- Raspon izlazne struje: 1 A ... 1,25 A
- Dubina (dubina uređaja (montažna šina)): 84 mm (dubina uređaja (montažna šina))
- ANSI/UL 121201: ANSI/UL 121201
- Struja kratkog spoja: 2 A
- Materijal prečke za noge: PBT (polibutilen tereftalat)
- Vrsta proizvoda
napajanje
- Ulazni napon (min.)
100 V/AC
110 V/DC
- Ulazni napon (maks.)
277 V/AC
250 V/DC
- Izlazna struja maks.
1.3 A
- Izlazna struja (maks.) - zaobljena
1.3 A
30 W
- Tip izlaza (napajanje)
podesivi
- Faze
1
- Izlazni napon (nom.)
24 V/DC
- Priključak
Push-in priključak s oprugom
- dim.
(D x Š x V) 90 x 21 x 90 mm
- Izlazni napon (max.)
29 V/DC
- Izlazni napon (min.)
24 V/DC
- Radna temperatura (maks.)
70 °C
- Radna temperatura (maks.) (sniženje)
70 °C
- Radna temperatura (min.) (sniženje)
55 °C
- Radna temperatura (min.)
-25 °C
- Proizvođač-br. dijela
1399932
- Sadržaj
1 St.
- MTBF
2872000 h
- Određene značajke napajanja
podesivi izlazni napon
- Širina
21 mm
- Visina
90 mm
- Dužina
90 mm
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-25 °C
- Tip
UNO2-PS/1AC/24DC/30W/PT
- Stupanj učinkovitosti
91.9 %
- Dubina
90 mm
- Ugradbena visina
90 mm
21 mm
90 mm
90 mm
90 mm
FALSE
TRUE
AC
30 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-29 V
TRUE
85-305 V
85-305 V
TRUE
None
1.3 A
24 V
1.3 A
None
Other
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3588098 Phoenix Contact 1399932 napajanje 24 V/DC 1.3 A 30 W Content 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3588098 Phoenix Contact 1399932 napajanje 24 V/DC 1.3 A 30 W Content 1 St.
Opis
Primarni preklopni izvor napajanja, UNO POWER, push-in priključak, montaža na DIN šinu, ulaz: 1-fazni, izlaz: 24 V DC / 1,3 A, podesivo od 24 V DC ... 29 V DC
