Name: Phoenix Contact 1399940 napajanje 12 V/DC 10 A 120 W Content 1 St.
Brand: Phoenix Contact
SKU: 3588096
Availability: SoldOut

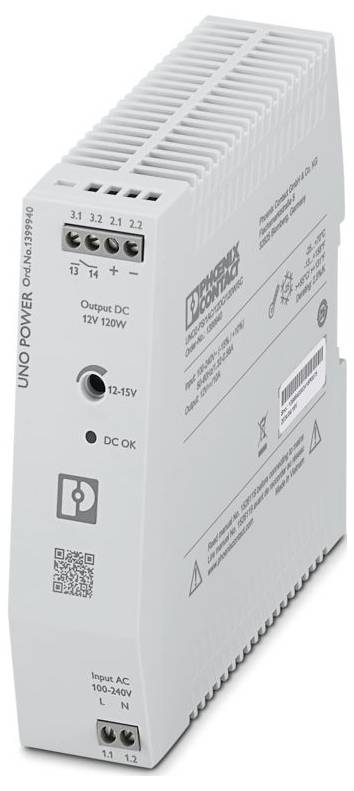

Siva mjerna jedinica za napajanje s brendom Phoenix Contact, model UNO POWER. Karakteristike uključuju ulazni napon AC 100-240 V i izlazni napon DC 12 V, 120 W.

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (79,99 € / komad)

79,99 €

uklj. PDV

samo 9,22 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: UNO POWER
Vrsta priključka: Vijčani priključak
Moment pritezanja: 0,5 Nm ... 0,6 Nm; 4 lbf-in. ... 5 lbf-in.
Širina: 35 mm
Visina: 130 mm
Dubina: 129 mm
Boja: zelena
Klasa zapaljivosti prema UL 94: V0 (kućište, terminali)
Materijal kućišta: PC
Uvjeti okoline: Uvjeti okoline
Vrsta zaštite: IP20
Temperatura okoline (radna): -25 °C ... 70 °C (> 55 °C Smanjenje nazivne snage: 2,5 %/K)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Norme/Propisi: EN 61000-4-11
Vrsta montaže: montaža na DIN šinu
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: Kategorija prenapona
Stupanj nečistoće: 2
Udar (rad): 18 ms, 30 g, po prostornom smjeru (IEC 60068-2-27)
Vibracije (rad): 10 Hz ... 50 Hz, amplituda ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 ciklusa
Duljina skidanja izolacije: 8 mm
Položaj ugradnje: horizontalna montažna šina NS 35, EN 60715
Frekvencijski raspon: 0,15 MHz ... 80 MHz
Označavanje: CB shema (IEC 61010-1, IEC 61010-2-201)
Razred zaštite: II
Frekvencija: 50 Hz
Raspon ulaznog napona: 100 V AC ... 240 V AC
Raspon ulaznog napona: 100 V AC ... 240 V AC -15% ... +10%
Ulazna struja: tip. 35 A (na 25 °C)
Integral struje ulaska (I2t):< 0,3 A2s
Vrijeme premošćivanja nestanka struje: tip. 25 ms (120 V AC); tip. 27 ms (230 V AC)
Potrošnja struje: 1,32 A (100 V AC); 1,1 A (120 V AC); 0,58 A (230 V AC); 0,56 A (240 V AC)
Vrijeme uključivanja: tipično 1 s
Odabir prikladnog osigurača za zaštitu ulaza: 6 A ... 16 A (karakteristika B, C, D, K ili slično)
Učinkovitost: tip. 93,1% (120 V AC); tip. 94,4% (230 V AC)
Nazivni izlazni napon: 12 V DC
Raspon podešavanja izlaznog napona (USet): 12 V DC ... 15 V istosmjerne struje (> 12 V DC, konstantna snaga ograničena)
Nazivna izlazna struja (IN): 10 A
Otpornost na kratki spoj: da
Izlazna snaga (PN): 120 W
Otpornost na povratni napon: ≤ 25 V DC
Zaštita od prenapona na izlazu (OVP): ≤ 25 V DC
Valovitost: tipično 25 mVSS (pri nominalnim vrijednostima)
Vrijeme uspona:< 1 s (UOut = 10 % ... 90%)
Mogućnost serijskog spajanja: da, za povećanje napona
Maksimalni gubitak snage u praznom hodu:< 0,4 W (230 V AC)
Maksimalni gubitak snage pri nazivnom opterećenju:< 7 W (230 V AC)
Paralelna veza: da, za povećanu snagu i redundanciju s diodom
Zaštita sekundarne strane: elektronička
Ulaz: 2 kV (razina ozbiljnosti ispitivanja 4 - simetrično); 4 kV (razina ozbiljnosti ispitivanja 4 - asimetrično)
Pozicija: 3.x
Priključak vodiča: Priključak vodiča
kruto: 0,2 mm² ... 2,5 mm²
Fleksibilno: 0,2 mm² ... 2,5 mm²
Fleksibilna žica s ferulom, bez plastične čahure: 0,25 mm² ... 2,5 mm²
Fleksibilna s žičanom završnom ferulom i plastičnom čahurom: 0,25 mm² ... 2,5 mm²
kruti (AWG): 24 ... 14 (bakar)
Izlaz: 1 kV (razina ozbiljnosti ispitivanja 3 - simetrično); 2 kV (razina ozbiljnosti ispitivanja 3 - asimetrično)
Signal: Signal
LED signalizacija: LED signalizacija
Vrste signalizacije: LED DC OK - Status signala Rad (UN = 24 V DC, IOut = IN)
Funkcija: Status rada prosljeđivanja
Preklopni kontakt (bez potencijala): OptoMOS
Broj faza: 1
Ulazni/izlazni napon izolacije: 4 kV AC (tipsko ispitivanje); 3,75 kV AC (ispitivanje jedinice)
MTBF (IEC 61709, SN 29500):> 150-1000 sati (25 °C);> 913000 sati (40 °C);> 515000 sati (55 °C)
Očekivani vijek trajanja (elektrolitički kondenzatori): Očekivani vijek trajanja (elektrolitički kondenzatori)
Struja: 10 A
Temperatura: 25 °C
Vrijeme: 312000 sati
Dodatni tekst: 3. razred
Dimenzije artikla: Dimenzije artikla
Dimenzija ugradnje: Dimenzija ugradnje
Upute za montažu: može se slagati: vodoravno 0 mm, okomito 30 mm
Materijal kućišta: plastika
Radna nadmorska visina: ≤ 5000 m (> 2000 m, smanjenje snage: 10%/1000 m)
Maksimalna dopuštena vlažnost (rad): ≤ 95% (na 25°C, bez kondenzacije)
Privremeni kod: T4 (-25 ... +70 °C |> 55 °C, Smanjenje nazivne snage: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
Standardna oznaka: Ograničenje harmonijskih struja mreže
Zaštitni iznimno niski napon: Zaštitni iznimno niski napon
UL: UL
SIQ: SIQ
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
Direktiva o niskom naponu: Usklađenost s Direktivom o niskom naponu 2014/35/EU
EMC zahtjevi Imunost: EN 61000-6-2
Provedene emisije: Provedene emisije
Interferentno zračenje: Interferentno zračenje
Statičko pražnjenje: Statičko pražnjenje
Kontaktno pražnjenje: 6 kV (razina ozbiljnosti ispitivanja 3)
Pražnjenje zraka: 8 kV (razina ozbiljnosti ispitivanja 3)
Napomena: Kriterij A
Elektromagnetsko RF polje: Elektromagnetsko RF polje
Jačina ispitnog polja: 10 V/m (razina ozbiljnosti ispitivanja 3)
Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
Prenaponski udar: Prenaponski udar
Provedena interferencija: Provedena interferencija
Napon: 230 V AC
Padovi napona: Padovi napona
Pad napona: 0%
Kriteriji: Kriteriji
Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
Temperatura okoline (testirano pri pokretanju): -40 °C
AWG: 24 ... 14 (bakar)
Rad s izmjeničnom strujom: Rad s izmjeničnom strujom
Vrsta mreže: TN, TT, IT (PE)
Tipični nacionalni mrežni napon: 120 V AC; 230 V AC
Vrsta napona napajanja: DC
Frekvencijski raspon (fN): 50 Hz ... 60 Hz ±10 %
Zaštitni krug: Zaštita od kratkotrajnog prenapona | Varistor
Struja curenja prema PE:< 0,25 mA
Odstupanje od pravila:< 1% (raspodjela statičkog opterećenja 10% ... 90%);< 3% (dinamička promjena opterećenja 10% ... 90%);< 0,1% (promjena ulaznog napona ±10%)
Crest faktor: tip. 1,68 (120 V AC); tip. 1,83 (230 V AC)
Razmak ugradnje desno/lijevo: 0 mm / 0 mm
Udaljenost ugradnje gore/dolje: 30 mm / 30 mm
Harmonijske struje: Harmonijske struje
Treperenje: Treperenje
Broj razdoblja: 1 razdoblje
Materijal kućišta: Polikarbonat
Emisija: Emisija prema normi EN 61000-6-3 (stambena i poslovna područja) i EN 61000-6-4 (industrijska područja)
Ulaz/Izlaz: nebalansiran
Ulazni osigurač uređaja: 3,15 A interni (zaštita uređaja), sporo pregorijevajući
Minimalni gubitak snage u praznom hodu:< 0,55 W (120 V AC)
Minimalni gubitak snage pri nominalnom opterećenju:< 9 W (120 V AC)
Integrirana zaštita: ne
Identifikacija polova: 3.1 (13), 3.2 (14)
Vrsta signalizacije: Preklopni kontakt DC OK - Status signala Rad (UN = 24 V DC, IOut = IN)
Preklopni napon: maks. 30 V AC/DC; maks. 60 V DC
Strujna nosivost: maks. 50 mA
Stanje (kontakt zatvoren): UOUT> 0,9 x UN (kontakt zatvoren)
Stanje (kontakt otvoren): UOUT< 0,9 x UN (kontakt otvoren)
Sigurnost napajanja do 1100 V (izolacijske udaljenosti): Sigurnost napajanja do 1100 V (izolacijske udaljenosti)
Električna sigurnost: Električna sigurnost
Sigurno odvajanje: Sigurno odvajanje
Ograničavanje harmonijskih struja mreže: Ograničavanje harmonijskih struja mreže
Dubina (dubina uređaja (montažna šina)): 125 mm (dubina uređaja (montažna šina))
Materijal prečke za noge: PBT (polibutilen tereftalat)
Vrsta pogona glave vijka: Utor L
Izlazni signalni relej 13/14: Izlazni signalni relej 13/14

Vrsta proizvoda: napajanje

Ulazni napon (min.): 100 V/AC

Ulazni napon (maks.): 240 V/AC

Izlazna struja maks.: 10 A

Izlazna struja (maks.) - zaobljena: 10 A

: 120 W

Tip izlaza (napajanje): podesivi

Faze: 1

Izlazni napon (nom.): 12 V/DC

Priključak: vijak

dim.: (D x Š x V) 129 x 35 x 130 mm

Izlazni napon (max.): 15 V/DC

Izlazni napon (min.): 12 V/DC

Radna temperatura (maks.): 70 °C

Radna temperatura (maks.) (sniženje): 70 °C

Radna temperatura (min.) (sniženje): 55 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 1399940

Sadržaj: 1 St.

MTBF: 1501000 h

Određene značajke napajanja: podesivi izlazni napon

Širina: 35 mm

Visina: 130 mm

Dužina: 129 mm

: IP20

Maks. temperatura: 70 °C

Min. temperatura: -25 °C

Tip: UNO2-PS/1AC/12DC/120W/SC

Stupanj učinkovitosti: 94.4 %

Dubina: 129 mm

Ugradbena visina: 130 mm

: 35 mm

: 130 mm

: 129 mm

: 130 mm

: FALSE

: TRUE

: AC

: 120 W

: TRUE

: Screw connection

: TRUE

: FALSE

: TRUE

: IP20

: FALSE

: 12-15 V

: TRUE

: 85-264 V

: 85-264 V

: TRUE

: None

: 10 A

: 12 V

: 10 A

: None

: Other

UKCA: da
