Name: Phoenix Contact 1869156 stezaljka za tiskane ploče 1.5 mm² Broj polova (broj) 11 zelena 1 St. Piece
Brand: Phoenix Contact
SKU: 2209503
Availability: BackOrder

Zeleni električni priključak s osam priključnih stezaljki, pogodan za ožičenje u elektroničkim uređajima ili razvodnim pločama.

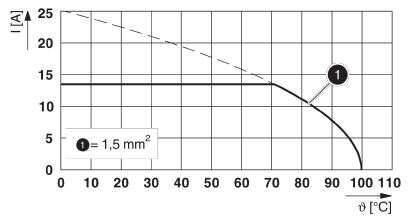

Dijagram prikazuje opterećenje struje (I u amperima) u odnosu na temperaturu (θ u stupnjevima Celzijusa) za vodič poprečnog presjeka 1,5 mm². Sposobnost opterećenja pada s porastom temperature.

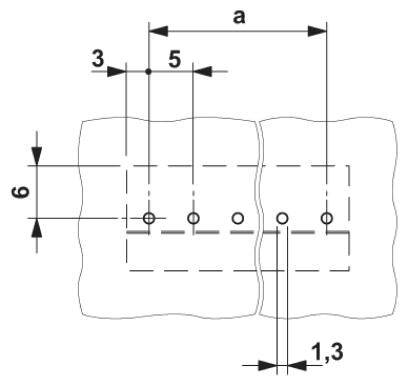

'Tehnički nacrt: Dva preklapajuća pravokutnika s poveznicama točaka. Dimenzije: 6 vertikalno, 3 horizontalno, a gore, 5 unutra, 1,3 dolje.'

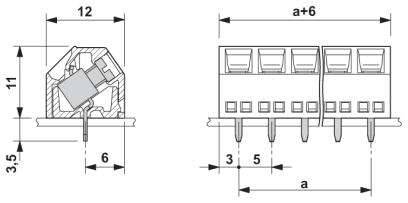

Tehnički nacrt konektora s dimenzijama: navedeni su visina, širina i razmaci rupa. Prikazuje poprečni presjek i prednji pogled.

1/4

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

stezaljka za tiskane ploče

5 mm

Broj polova po redu

Broj polova

Tehnički list (PDF)

Dostava čet,21.01.2027.

Broj

kom. - zaliha Njemačka

Min.: 50

Višestruki: 50

Ukupno (3,32 € / komad)

166,00 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact 1869156 stezaljka za tiskane ploče 1.5 mm² Broj polova (broj) 11 zelena 1 St. Piece

Content 1 St.

Tehnički podaci

Navojni navoj: M3
Vrsta montaže: valno lemljenje
Broj priključaka: 11
Utikač: ne
Moment zatezanja: 0,5 Nm ... 0,6 Nm
Kvaliteta površine: pocinčano
Površinsko lemljenje metala (gornji sloj): kositar (5 - 7 µm Sn)
Izolacijski materijal: PA
Izolacijska skupina: I
Visina (visina bez igle za lemljenje): 11 mm
Dužina igle: 3,5 mm
Dimenzije olovke: 0,5 x 1 mm
Nazivni impulsni napon (III / 3): 4 kV
Frekvencija: 10 - 150 - 10 Hz
Nazivni presjek: 1,5 mm²

Vrsta ambalaže: Piece

Tip: SMKDSN 1,5/11

Vrsta proizvoda: stezaljka za tiskane ploče

Posebne značajke: s povučnom čahurom

RM: 5 mm

Broj redova: 1

Broj polova po redu: 11

Broj polova: 11

Dužina skidanja izolacije (maks.): 6 mm

Priključak: vijak
otisak

Nazivna struja: 13.5 A

Poprečni presjek fleksibilni (min.): 0.14 mm²

Nazivna struja - zaokružena: 13.5 A

Poprečni presjek kruti (min.): 0.14 mm²

Poprečni presjek fleksibilan (maks.): 1.5 mm²

Poprečni presjek kruti (maks.): 1.5 mm²

AWG min.: 26

AWG maks.: 16

Kontaktni materijal: Cu-legura, pocinčana

Materijal kućišta: poliamid

Boja: zelena

Operativni smjer: koso na tiskanu pločicu

Proizvođač-br. dijela: 1869156

Sadržaj: 1 St.

Nazivni napon: 400 V

Širina: 56 mm

Visina: 14.5 mm

Dužina: 16 mm

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Broj polova po redu

Priključak

Broj polova

Broj redova

Vrsta ambalaže

Phoenix Contact 1017492 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 3 zelena 50 St. Piece

Kataloški br.:2208956

Dostava čet,03.12.

Conrad Electronic

24 A

vijak

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Phoenix Contact 1017493 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 4 zelena 50 St. Piece

Kataloški br.:2208957

Dostava čet,03.12.

Conrad Electronic

24 A

vijak

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact 1017495 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 6 zelena 50 St. Piece

Kataloški br.:2208958

Dostava čet,10.12.2026.

Conrad Electronic

24 A

vijak

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1017504 stezaljka za tiskane ploče 4 mm² Broj polova (broj) 3 zelena 50 St. Piece

Kataloški br.:2208959

Dostava pon,26.10.

5 Set(ovi) - zaliha NjemačkaConrad Electronic

32 A

Push-In stezaljka

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

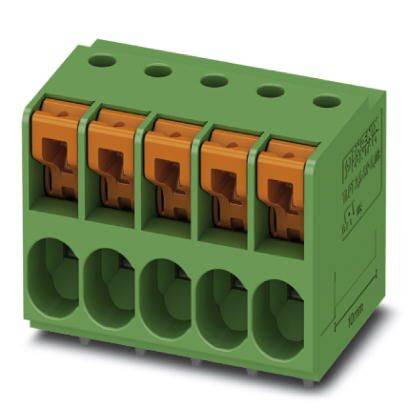

Phoenix Contact 1017506 stezaljka za tiskane ploče 4 mm² Broj polova (broj) 5 zelena 50 St.
