Name: Phoenix Contact 1727816 stezaljka za tiskane ploče 1 mm² Broj polova (broj) 10 zelena 1 St. Piece
Brand: Phoenix Contact
SKU: 2209312
Availability: InStock

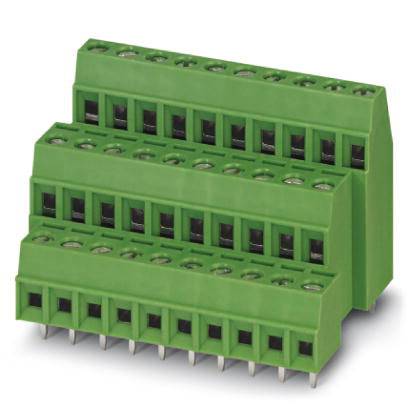

'Zeleni, stupnjeviti električni priključak tiskane pločice s više priključaka i pinova, pogodan za električne spojeve.'

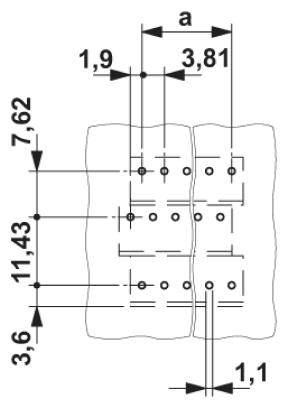

Dijagram s dimenzijama: 1,9, 3,81, 3,6, 7,62, 11,43 i 1,1 u nespecificiranim jedinicama. Prikazuje pozicije i udaljenosti.

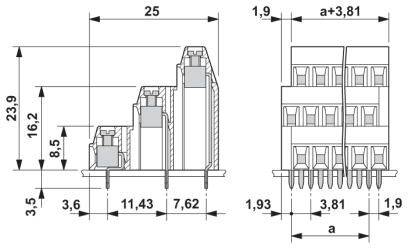

Tehnički nacrt konektora s mjerama u milimetrima. Prikazuje bočni i čeoni pogled s detaljnim dimenzijama.

1/3

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

stezaljka za tiskane ploče

3.81 mm

Broj polova po redu

Broj polova

Tehnički list (PDF)

Dostava sri,21.10.

70 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (23,99 € / komad)

23,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Phoenix Contact 1727816 stezaljka za tiskane ploče 1 mm² Broj polova (broj) 10 zelena 1 St. Piece

Content 1 St.

Tehnički podaci

Navojni navoj: M2
Vrsta montaže: valno lemljenje
Broj priključaka: 30
Utikač: ne
Moment zatezanja: 0,22 Nm ... 0,25 Nm
Površinsko lemljenje metala (gornji sloj): kositar (5 - 7 µm Sn)
Izolacijski materijal: PA
Izolacijska skupina: I
Visina (visina bez igle za lemljenje): 23,9 mm
Dužina igle: 3,5 mm
Dimenzije olovke: 0,5 x 0,9 mm
Nazivni impulsni napon (III / 3): 2,5 kV
Nazivni presjek: 1 mm²

Vrsta ambalaže: Piece

Tip: MK3DS 1/10-3,81

Vrsta proizvoda: stezaljka za tiskane ploče

Posebne značajke: s povučnom čahurom

RM: 3.81 mm

Broj redova: 3

Broj polova po redu: 10

Broj polova: 10

Dužina skidanja izolacije (maks.): 5 mm

Priključak: vijak
otisak

Nazivna struja: 8 A

Poprečni presjek fleksibilni (min.): 0.14 mm²

Nazivna struja - zaokružena: 8 A

Poprečni presjek kruti (min.): 0.14 mm²

Poprečni presjek fleksibilan (maks.): 1 mm²

Poprečni presjek kruti (maks.): 1.5 mm²

AWG min.: 26

AWG maks.: 16

Kontaktni materijal: Cu-legura, pocinčana

Materijal kućišta: poliamid

Boja: zelena

Proizvođač-br. dijela: 1727816

Sadržaj: 1 St.

Nazivni napon: 160 V

Širina: 40 mm

Visina: 27.4 mm

Dužina: 25 mm

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Nazivna struja - zaokružena

Broj polova po redu

Priključak

Broj polova

Broj redova

Vrsta ambalaže

Phoenix Contact 1017492 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 3 zelena 50 St. Piece

Kataloški br.:2208956

Dostava sri,09.12.

Conrad Electronic

24 A

vijak

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Phoenix Contact 1017493 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 4 zelena 50 St. Piece

Kataloški br.:2208957

Dostava sri,09.12.

Conrad Electronic

24 A

vijak

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

89,99 €^*

Phoenix Contact 1017495 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 6 zelena 50 St. Piece

Kataloški br.:2208958

Dostava sri,16.12.2026.

Conrad Electronic

24 A

vijak

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1017504 stezaljka za tiskane ploče 4 mm² Broj polova (broj) 3 zelena 50 St. Piece

Kataloški br.:2208959

Dostava pon,02.11.

1 Set(ovi) - zaliha NjemačkaConrad Electronic

32 A

Push-In stezaljka

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

69,99 €^*

Phoenix Contact 1017506 stezaljka za tiskane ploče 4 mm² Broj polova (broj) 5 zelena 50 St.

Kataloški br.:2208960

Dostava sri,23.12.2026.

Conrad Electronic

32 A

Push-In stezaljka

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

114,99 €^*

Phoenix Contact 1017507 stezaljka za tiskane ploče 4 mm² Broj polova (broj) 6 zelena 50 St. Piece

Kataloški br.:2208961

Dostava pon,02.11.

40 Set(ovi) - zaliha NjemačkaConrad Electronic

32 A

Push-In stezaljka

Piece

5.08 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

139,99 €^*

Phoenix Contact 1017519 stezaljka za tiskane ploče 6 mm² Broj polova (broj) 6 zelena 50 St. Piece

Kataloški br.:2208962

Dostava sri,09.12.

Conrad Electronic

41 A

vijak

Piece

6.35 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

174,99 €^*

Phoenix Contact 1700354 stezaljka za tiskane ploče 2.5 mm² Broj polova (broj) 5 zelena 20 St. Piece

Kataloški br.:2209278

Dostava sri,16.12.2026.

Conrad Electronic

24 A

vijak

Piece

5 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

109,99 €^*

Phoenix Contact 1705966 stezaljka za tiskane ploče Broj polova (broj) 7 zelena 50 St.

Kataloški br.:2209284

Dostava pon,02.11.

205 Set(ovi) - zaliha NjemačkaConrad Electronic

vijak

3.81 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

149,99 €^*

Phoenix Contact 1706222 stezaljka za tiskane ploče 0.34 mm² Broj polova (broj) 7 zelena 50 St. Piece

Kataloški br.:2209286

Dostava čet,07.01.2027.

Conrad Electronic

5 A

IDC

Piece

3.81 mm

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209312 Phoenix Contact 1727816 stezaljka za tiskane ploče 1 mm² Broj polova (broj) 10 zelena 1 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2209312 Phoenix Contact 1727816 stezaljka za tiskane ploče 1 mm² Broj polova (broj) 10 zelena 1 St. Piece

Opis

Poznati princip povezivanja omogućava upotrebu širom svijeta. Slabo grijanje zbog maksimalne kontaktne sile. Omogućuje spajanje dva vodiča. Najmanji dizajn odgovarajućeg presjeka vodiča. Priključak konduktora na nekoliko etaža omogućuje veću gustoću kontakta.

Ovaj tekst je strojno preveden.
