Name: Phoenix Contact 1433050 NEARFI 2200 B induktivni spojnik
Brand: Phoenix Contact
SKU: 3588200
Availability: SoldOut

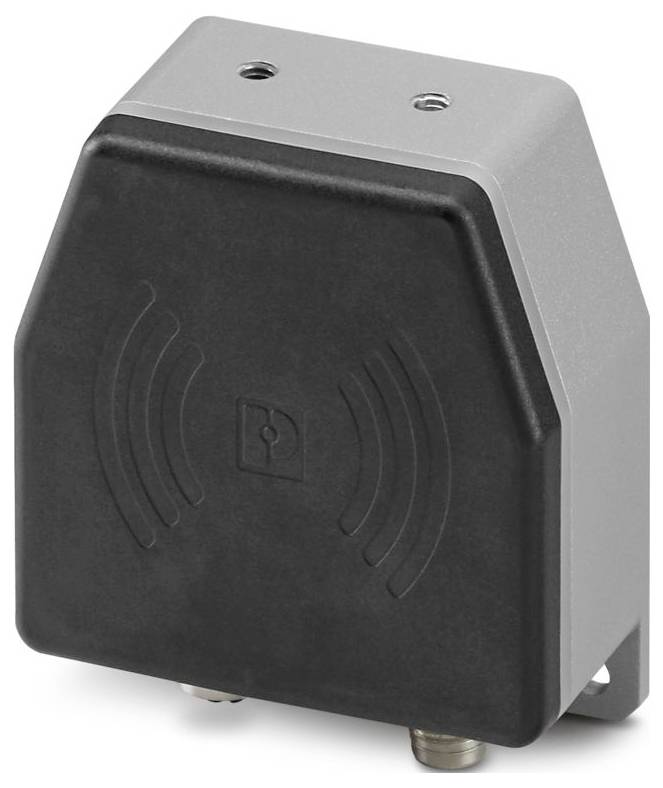

Mali, crni, pravokutni elektronički uređaj sa simbolom ključa i oznakama wifi signala na njegovoj površini, moguće čitač RFID-a.

Slika slična

Tehnički list (PDF)

Nije dostupno

Ukupno (1.179,00 € / komad)

1.179,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Obitelj proizvoda: NearFi
Vrsta priključka: M12 utičnica, D-kodiranje; brzi priključak push-pull ili vijčani priključak
Širina: 80 mm
Visina: 86 mm
Dubina: 39 mm
Klasa zapaljivosti prema UL 94: V0
Uvjeti okoline: Uvjeti okoline
Temperatura okoline (radna): -20 °C ... 55 °C (imajte na umu smanjenje nazivne snage)
Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
Nadmorska visina: 2000 m
Norme/Propisi: EN 55016-2-3
Napomena: CRVENA 2014/53/EU
Vrsta montaže: Montaža na zid
Izolacijska svojstva: Izolacijska svojstva
Kategorija prenapona: II
Stupanj nečistoće: 2
Dopuštena vlažnost (rad): 10% ... 95%
Položaj ugradnje: bilo koji
Frekvencijski raspon: 0,15 MHz ... 80 MHz (razina osjetljivosti ispitivanja 3 - asimetrično)
Brzina prijenosa: 100 Mbps
Maksimalni gubitak snage pri nominalnim uvjetima: 11,52 W
Tlak zraka (radni): 80 kPa ... 108 kPa (do 2000 m nadmorske visine)
Radio: Radio
Duljina prijenosa: 100 m (upredena parica, oklopljena)
Raspon napona napajanja: 19 V DC ... Napajanje 30 V / DC.
CE: CE
Dopuštena vlažnost (skladištenje/transport): 10% ... 95%
Ulaz: ± 0,5 kV (razina ozbiljnosti ispitivanja 1 - simetrično); ± 1 kV (razina ozbiljnosti ispitivanja 2 - asimetrično)
Izlaz: ± 1 kV (razina ozbiljnosti ispitivanja 2 - nebalansirano)
Signal: ± 1 kV (razina ozbiljnosti ispitivanja 2 - neuravnotežen)
Upute za montažu: Obratite pozornost na smanjenje nazivne snage
Elektromagnetska kompatibilnost: Sukladnost s EMC direktivom 2014/30/EU
Statičko pražnjenje: Statičko pražnjenje
Kontaktno pražnjenje: ± 4 kV (razina ozbiljnosti ispitivanja 2)
Pražnjenje zraka: ± 8 kV (razina ozbiljnosti ispitivanja 3)
Napomena: Klasa A, područje primjene: industrijsko
Elektromagnetsko RF polje: Elektromagnetsko RF polje
Jačina ispitnog polja: ~ 1,95 µA/m (na udaljenosti od 10 m)
Brzi prijelazni procesi (burst): Brzi prijelazni procesi (burst)
Provedena interferencija: Provedena interferencija
Napon: 10 V (80% amplitudna modulacija na 1 kHz)
Kriteriji: Kriteriji
Kriterij A: Normalno radno ponašanje unutar specificiranih granica.
Kriterij B: Privremeno oštećenje operativnog ponašanja koje uređaj sam ispravlja.
Zaštitni sklop: Zaštita od tranzijenata, zaštita od obrnutog polariteta
Emisija interferencije: Emisija interferencije
Podržani protokoli: Transparentni protokol: PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN,...
Primjena: Ethernet; Podaci
MTTF: 126 godina (standard SN 29500, temperatura 25 °C, radni ciklus 21%); 67 godina (standard SN 29500, temperatura 40 °C, radni ciklus 34,25%); 31 godina (standard SN 29500, temperatura 40 °C, radni ciklus 100%)
Opskrba: Opskrba
Induktivni: Prijenos energije: Induktivni: Prijenos energije
Raspon: min. 0 mm; ≤ 10 mm
Središnji pomak: ± 5 mm
Kutni pomak:< 15°
Spojivi radio moduli: 1 (daljinski spojnik)
Boja (kućište): crna (RAL 9005)
Materijal (kućište): PBT; tlačno lijevani cink
Ostala svojstva otpornosti: otporno na prskanje zavara; otporno na slanu maglu prema IEC 60068-2-11 (96 sati u 5%-tnoj slanoj magli)
Otpornost na vibracije prema EN 60068-2-6/IEC 60068-2-6: Vibracije (rad): 5g po prostornom smjeru, 10 Hz ... 150 Hz, amplituda ±0,34 mm
Udar prema EN 60068-2-27/IEC 60068-2-27: Udar (rad): 30 g, trajanje 11 ms, polusinusni udarni impuls, tri udara, po prostornom smjeru
Kontinuirani udar prema EN 60068-2-27/IEC 60068-2-27: Kontinuirani udar (rad): 10 g, trajanje 16 ms, polusinusni udarni impuls, 1000 udara, po prostornom smjeru
Stupanj zaštite (IP): IP65/IP66 (Izjava proizvođača)
Klasa zaštite (IK): IK06 (otpornost na udarce)
Tlak zraka (skladištenje/transport): 66 kPa ... 108 kPa (do 3500 m nadmorske visine)
Radio licenca za Europu: Radio licenca za Europu
Jačina polja: 10 V/m
Opterećenje udarnom strujom: Opterećenje udarnom strujom
Bez tvari koje smanjuju vlaženje boje: VDMA 24364:2018-05
Tipična potrošnja struje: 170 mA (bez daljinskog spojnika, pri 24 V DC, pri 25 °C); 480 mA (s daljinskim spojnikom, bez opterećenja, pri 24 V DC, pri 25 °C); 240 mA (paralelni rad s NEARFI 200, bez daljinskog spojnika, pri 24 V DC, pri 25 °C); 650 mA (paralelni rad s NEARFI 200, s daljinskim spojnikom, bez opterećenja, pri 24 V DC, pri 25 °C)
Maksimalna potrošnja energije:< 3,7 A (s daljinskim spojnikom, opterećenje 2 A, ulazni napon 19 V DC);< 7,1 A (paralelni rad s NEARFI 200, s daljinskim spojnikom, opterećenje 4 A, ulazni napon 19 V DC)
Ulazna struja: 1,9 A (za cca. 1,5 ms, pri 24 V DC, bez daljinskog spojnika); 4,3 A (za cca. 4,5 ms, pri 24 V DC, s daljinskim spojnikom, bez opterećenja); 3,9 A (paralelni rad s NEARFI 200, za cca. 1,5 ms, pri 24 V DC, bez daljinskog spojnika); 8,1 A (paralelni rad s NEARFI 200, za cca. 4,5 ms, pri 24 V DC, s daljinskim spojnikom, bez opterećenja)
Podaci: Ethernet sučelje, 100Base-T(X) prema IEEE 802.3: Podaci: Ethernet sučelje, 100Base-T(X) prema IEEE 802.3
Napomena u vezi s vrstom veze: Automatsko pregovaranje i automatsko križanje, Brzo pokretanje (FSU,< 500 ms), LFPT; Stopa pogrešaka bitova obično ≤10-12
Broj kanala: 1
Prijenosni medij: bakar
Prijenosna snaga:< 10 mW (EIRP)
Vrijeme kašnjenja: ≤ 1 µs (tipično)

Tip: NEARFI 2200 B

Vrsta proizvoda: induktivni spojnik

Proizvođač-br. dijela: 1433050

dim.: (D x Š x V) 39 x 80 x 86 mm

Širina: 80 mm

Visina: 86 mm

Dužina: 39 mm

Maks. temperatura okoline: 55 °C

Min. temperatura okoline: -20 °C

Dubina: 39 mm

: IP65

Ugradbena visina: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: DC

: Plug-in connection

: TRUE

: IP65

: FALSE

: 19-30 V

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3588200 Phoenix Contact 1433050 NEARFI 2200 B induktivni spojnik

Upute za rad i sigurnost

Upute za rad i sigurnost 3588200 Phoenix Contact 1433050 NEARFI 2200 B induktivni spojnik

Opis

NearFi Base, beskontaktno napajanje i Ethernet spojnik u stvarnom vremenu, 50 W (SAD), 100 Mbps, domet ≤10 mm, M12 push-pull, IP65, kompatibilan s NEARFI 2200 R. Opcionalno: 100 W (SAD) u kombinaciji s NEARFI 200 ili 2 x 50 W (SAD+UA) s NEARFI 300.
