Name: Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE12M-R101-S2EP1-IO-V31 322705 prebacivanje svjetla, prebaciv
Brand: Pepperl+Fuchs
SKU: 2628885
Availability: BackOrder

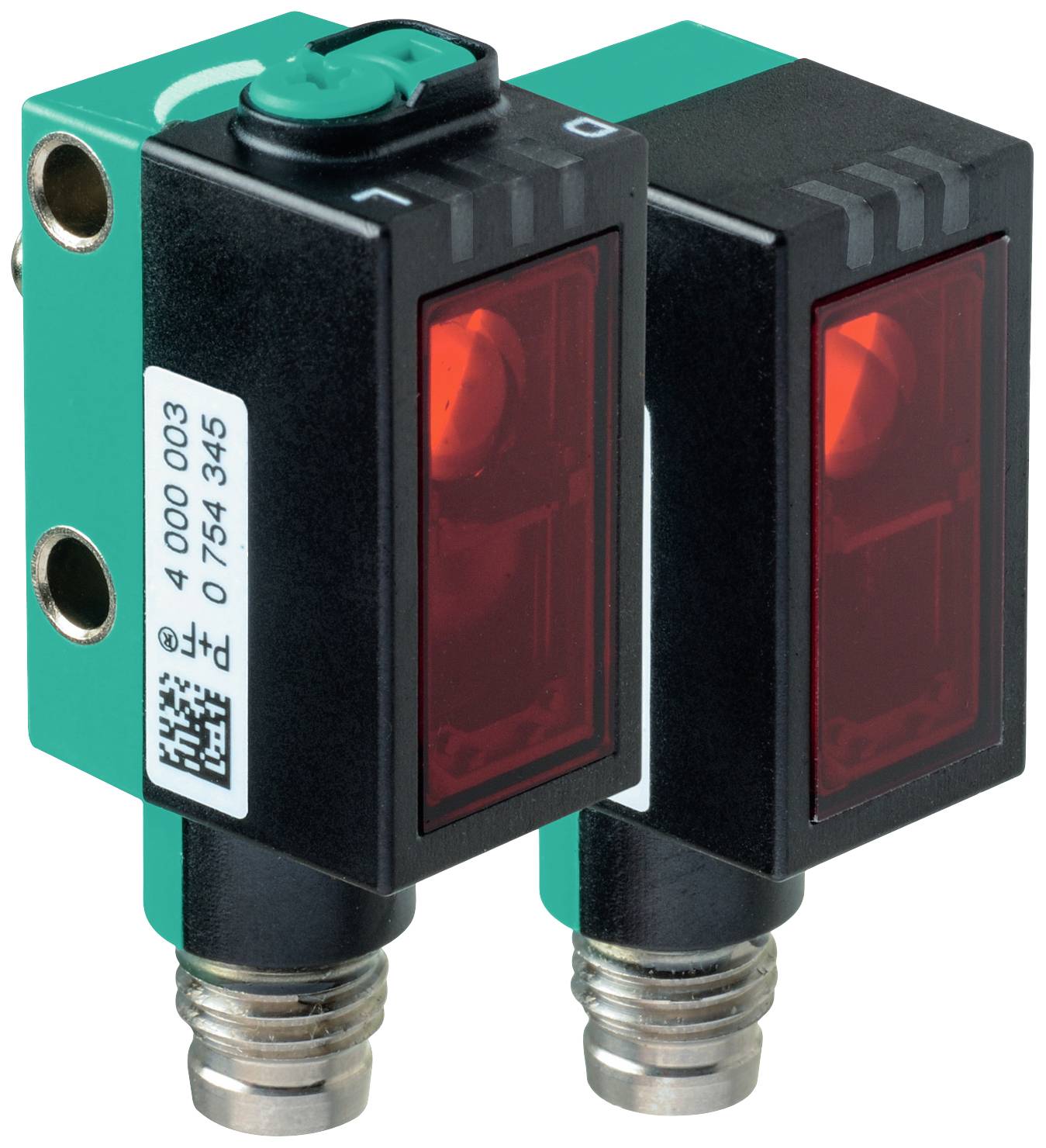

Dva kompaktna, pravokutna optoelektronička senzora zelenog kućišta i crvenog svjetlosnog prozora, pogodni za industrijske primjene.

Slika slična

Vrsta proizvoda

svjetlosna prepreka za jednokratnu upotrebu

Funkcije

prebacivanje svjetla

prebacivanje u tami

prekidač (brighT-on/dark-on)

Pogonski napon maks.

30 V/DC

Priključak

M8, 4 polni

Tip

OBE12M-R101-S2EP1-IO-V31

Tehnički list (PDF)

Dostava pon,23.11.

Broj

kom. - zaliha Njemačka

Ukupno (154,99 € / komad)

154,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: svjetlosna prepreka za jednokratnu upotrebu

Tip: OBE12M-R101-S2EP1-IO-V31

Funkcije: prebacivanje svjetla
prebacivanje u tami
prekidač (brighT-on/dark-on)

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 0.5 ms

Izlazi: NPN, otvarač
NPN, zatvarač
pnp, otvarač
pnp, zatvarač

Frekvencija prebacivanja: 1000 Hz

Priključak: M8, 4 polni

Materijal kućišta: polikarbonat

Tip odašiljača: LED crveni

: 15 m

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Visina: 41.4 mm

Dubina: 18.3 mm

dim.: (Š x V x D) 13.9 x 41.4 x 18.3 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628885 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE12M-R101-S2EP1-IO-V31 322705 prebacivanje svjetla, prebaciv

Upute za rad i sigurnost

Upute za rad i sigurnost 2628885 Pepperl+Fuchs svjetlosna prepreka za jednokratnu upotrebu OBE12M-R101-S2EP1-IO-V31 322705 prebacivanje svjetla, prebaciv

Opis

Radni raspon: 0 ... 12 m, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C/ Q = pin 4), tip prebacivanja: tip prekidača senzora se može promijeniti. Status isporuke je: C/Q - Pin4: NPN NC kontakt / prebacivanje svjetla, PNP NO kontakt / tamno prebacivanje, IO-Link /Q - Pin2: NPN NO kontakt / tamno prebacivanje, PNP NC kontakt / prebacivanje svjetla, veza: uređaj konektor M8 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F)

Ovaj tekst je strojno preveden.

Izvedba

pojedinačne komponente
Odašiljač: OBE12M-R101-S-IO-V31
Prijemnik: OBE12M-R101-2EP1-IO-V31
Opći podaci
Radni raspon: 0 ... 12 m
Granični domet: 15 m
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
LED identifikacija rizične skupine: slobodna skupina
Promjer svjetlosne točke: cca 65 mm na udaljenosti od 1 m
Kut otvaranja: 3,7 °
Ograničenje vanjske svjetlosti: EN 60947-5-2: 30000 lux
Funkcionalne sigurnosne karakteristike
MTTF tj : 462 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
Kontrole: Prijemnik: prekidač za svjetlo/tamno
Kontrole: Prijemnik: regulator osjetljivosti
Prikaz parametara: IO-Link komunikacija: LED zelena kratkotrajno isključivanje (1 Hz)
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
Struja praznog hoda: Odašiljač: ≤ 14 mA | Prijemnik: ≤ 13 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
Brzina prijenosa: COM2 (38,4 kbps)
IO-Link verzija: 1.1
Minimalno vrijeme ciklusa: 2,3 ms
Širina podataka obrade: Pošiljatelj: | Izlaz procesnih podataka: 2 bita | Primatelj: | Unos procesnih podataka: 2 bita | Izlaz procesnih podataka: 2 bita
Podrška za SIO način: da
ID uređaja: Pošiljatelj: 0x110401 (1115137) | Prijemnik: 0x11030A (1114890)
Kompatibilna vrsta glavnog priključka: A
Ulaz
Testni ulaz: isključivanje predajnika na +U B Izlaz
Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN NC kontakt / preklapanje svjetla, PNP NO kontakt / tamno preklapanje, IO-Link | /Q - Pin2: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje
Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 1000 Hz
Vrijeme odziva: 0,5ms
Usklađenost sa standardima i smjernicama
Usklađenost s pravilima
EMC Direktiva 2004/108/EZ: EN 60947-5-2:2007+A1:2012
Usklađenost sa standardima
Norma proizvoda: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
Norme: UL 60947-5-2: 2014 | IEC 61131-9:2013 | EN62471:2008 | EN61131-9:2013
Odobrenja i certifikati
UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
Okolišni uvjeti
Temperatura okoline: -40 ... 60 °C (-40 ... 140°F) |
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 13,9 mm
Visina kućišta: 41,4 mm
Dubina kućišta: 18,3 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: konektor uređaja M8 x 1, 4-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: Odašiljač: cca 10 g Prijemnik: cca 10 g
