Name: Pepperl+Fuchs senzor svjetla PROSCAN-T/32/76a 419579 1 St.
Brand: Pepperl+Fuchs
SKU: 2628888
Availability: BackOrder

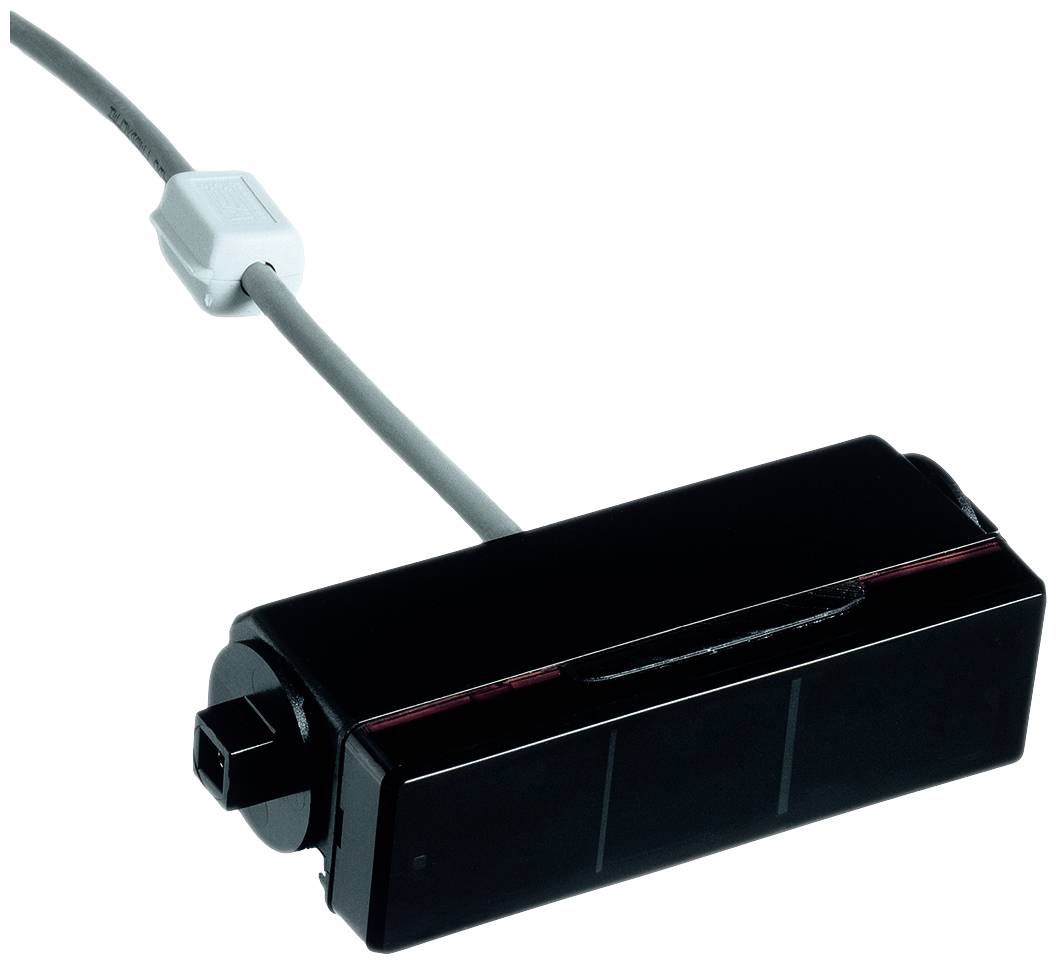

Pravokutni, crni senzor s kabelom i bijelim utikačem. Senzor ima glatku površinu i pravokutnog je oblika.

Slika slična

Vrsta proizvoda

senzor svjetla

Pogonski napon maks.

38 V/DC

Priključak

kabel

Tip

PROSCAN-T/32/76a

min. pogonski napon

12 V/DC

Tehnički list (PDF)

Dostava uto,24.11.

Broj

kom. - zaliha Njemačka

Ukupno (579,00 € / komad)

579,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor svjetla

Tip: PROSCAN-T/32/76a

min. pogonski napon: 12 V/DC

Pogonski napon maks.: 38 V/DC

Pogonski napon: 12 - 38 V/DC

Vrijeme odziva: 50 ms

Izlazi: PNP

Priključak: kabel

Duljina kabela: 3 m

Materijal kućišta: ABS

Svojstvo materijala: bez halogena

Tip odašiljača: IRED

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 60 °C

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628888 Pepperl+Fuchs senzor svjetla PROSCAN-T/32/76a 419579 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2628888 Pepperl+Fuchs senzor svjetla PROSCAN-T/32/76a 419579 1 St.

Opis

Vrsta svjetla: infracrveno, promjenjivo svjetlo, izlaz signala: 1 PNP, otporan na kratki spoj, zaštićen od promjene polariteta, otvoreni kolektor, tip sklopke: izlaz aktivan/neaktivan programabilan, priključak: fiksni kabel 3 m, bez halogena, s feritom jezgra, otporna na plamen prema UN/ECE-R118 ili ISO 14572, Radni napon: 12 ... 38 V DC, temperatura okoline: -20 ... 60 °C (-4 ... 140 °F)

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Dodirno polje: puno polje: 2300 mm x 80 mm | lijevo/desno polje: 1150 mm x 80 mm | Središte polja: 1000 mm x 80 mm || (Vrijednosti za montažnu visinu od 2 m)
Emiter svjetla: 12 x IRED
Vrsta svjetla: infracrveno, izmjenično svjetlo
Vrijeme učenja: cca 4 s
Otvoreno vrijeme: 3s/10s, programabilno
Funkcionalne sigurnosne karakteristike
MTTF tj : 630 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 60%
Indikatori/Kontrole
Zaslon funkcija: LED crvena: uključena kada je otkriven objekt, treperi tijekom faze učenja
Upravljački elementi: Prekidač za programiranje vrste sklopke, otvoreno vrijeme, dodirna ploča
električni podaci
Radni napon: 12 ... 38 V DC
Valovitost: 10%
Struja praznog hoda: 100 mA
Ulaz
Testni ulaz: odašiljač isključite s +Ub
Izlaz
Tip prebacivanja: Izlaz aktivan / neaktivan programabilan
Izlaz signala: 1 PNP, otporan na kratki spoj, zaštita od obrnutog polariteta, otvoreni kolektor
Preklopni napon: 38V DC
Preklopna struja: 200mA
Vrijeme odziva:< 50 ms
Vrijeme pada: 200ms
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Standard proizvoda: EN 60947-5-2
Norme: EN 50155 Poglavlje 12.2.3 / 12.2.5 / 12.2.7 / 12.2.8 / 12.2.11 / 12.2.14 | Za detalje pogledajte izvješće o ispitivanju
Zapaljivost: otpornost na plamen prema UN/ECE-R118 ili ISO 14572
Odobrenja i certifikati
UN/ECE propis broj 10 (E1): Broj odobrenja tipa: 046982
Okolišni uvjeti
Temperatura okoline: -25 ... 60 °C (-13 ... 140 °F)
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Montažna visina: 1000 ... 2500 mm
Vrsta zaštite: IP52
Priključak: 3 m fiksni kabel, bez halogena, s feritnom jezgrom
Materijal
Kućište: ABS
Emisija svjetlosti: PMMA
Masa: cca 100 g
