Name: Pepperl+Fuchs senzor kapacitivan CBN7-F46-E2 239734 nije u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628263
Availability: BackOrder

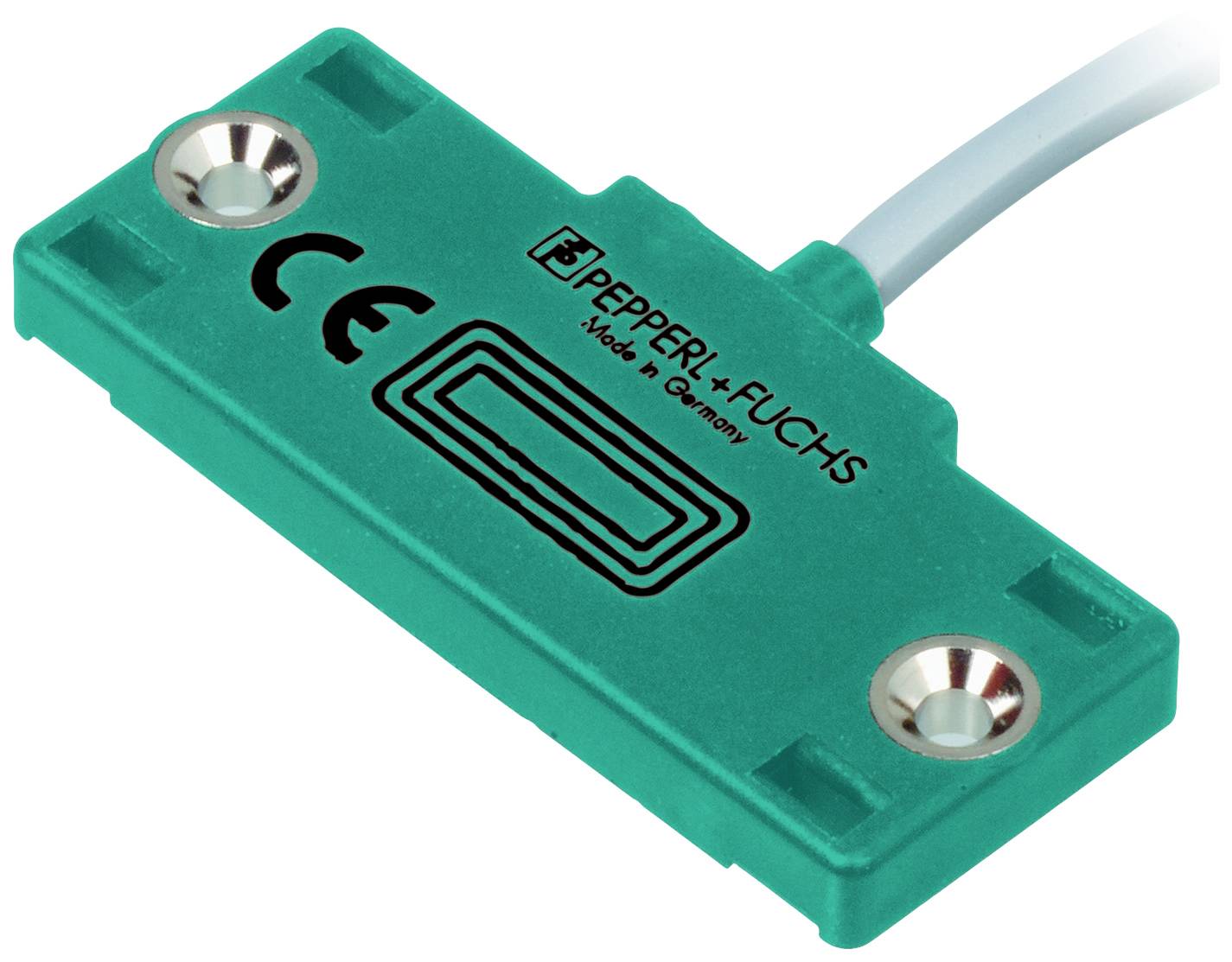

Pravokutni senzor tvrtke Pepperl+Fuchs u zelenoj boji sa CE oznakom. Vidljive su dvije rupe za učvršćivanje i priključak za kabel.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

7 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava čet,26.11.

Broj

kom. - zaliha Njemačka

Ukupno (139,99 € / komad)

139,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: CBN7-F46-E2

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 7 mm

Izlazi: PNP

Materijal kućišta: PBT

Izvedba: kapacitivan

Montaža: nije u istoj ravnini

Priključak: kabel

Duljina kabela: 2 m

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Širina: 5 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628263 Pepperl+Fuchs senzor kapacitivan CBN7-F46-E2 239734 nije u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628263 Pepperl+Fuchs senzor kapacitivan CBN7-F46-E2 239734 nije u istoj ravnini PNP

Opis

Preklopni razmak: 7 mm, ugradnja: nije u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 10 ... Napajanje 30 V / DC.

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost senzora: 7 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 5,67 mm
Vrsta izlaza: 3-žilni
karakteristike
uvjeti ugradnje
Š: 5 mm
C: 20 mm
F: 20mm / 50mm
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 5 Hz
Histereza: 1 ... 10 obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Pad napona na I L
Pad napona I L = 10 mA, sklopni element uključen: 0,8 ... 2,2 V tipično 1,4 V
Radna struja: 0 ... 100 mA
najmanja radna struja: 0 mA
Preostala struja: 0 ... 0,5 mA tipično 0,01 mA
Preostala struja T u =40 °C Isklopni element isključen: ≤ 100 µA
Struja praznog hoda: ≤15mA
Odgoda spremnosti: ≤ 50 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 673 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
LED žuta: prikaz statusa preklapanja
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CSA odobrenje: cCSAus naveden, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: PVC kabel, 2 m
Presjek žice: 0,14 mm 2
Materijal kućišta: PBT
Lice: PBT
Zaštita: IP67

Opis

Preklopni razmak: 7 mm, ugradnja: nije u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 10 ... Napajanje 30 V / DC.

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost senzora: 7 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 5,67 mm
Vrsta izlaza: 3-žilni
karakteristike
uvjeti ugradnje
Š: 5 mm
C: 20 mm
F: 20mm / 50mm
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 5 Hz
Histereza: 1 ... 10 obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Pad napona na I L
Pad napona I L = 10 mA, sklopni element uključen: 0,8 ... 2,2 V tipično 1,4 V
Radna struja: 0 ... 100 mA
najmanja radna struja: 0 mA
Preostala struja: 0 ... 0,5 mA tipično 0,01 mA
Preostala struja T u =40 °C Isklopni element isključen: ≤ 100 µA
Struja praznog hoda: ≤15mA
Odgoda spremnosti: ≤ 50 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 673 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
LED žuta: prikaz statusa preklapanja
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CSA odobrenje: cCSAus naveden, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: PVC kabel, 2 m
Presjek žice: 0,14 mm 2
Materijal kućišta: PBT
Lice: PBT
Zaštita: IP67
