Name: Pepperl+Fuchs senzor induktivan NSB5-18GM50-2E2-PUR-S2D2 304276-000020 M18 u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2627951
Availability: BackOrder

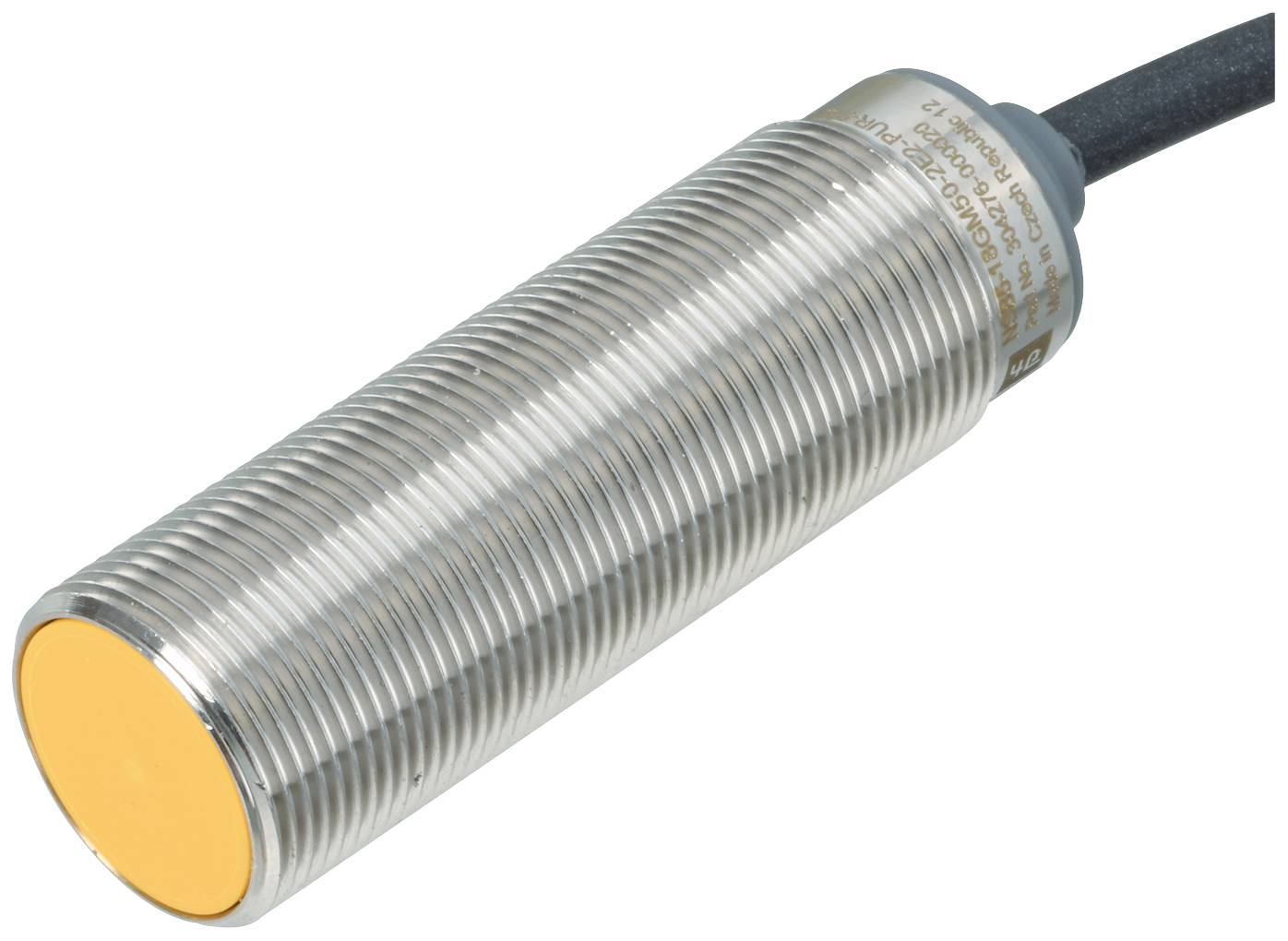

Cilindrični senzor s metalnim kućištem i žutim poklopcem. Prikazuje električni priključni kabel na stražnjoj strani.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

2 zatvarač

Preklopna razdalja (maks.)

5 mm

Izlazi

PNP

Tehnički list (PDF)

Dostava čet,03.12.

Broj

kom. - zaliha Njemačka

Ukupno (194,99 € / komad)

194,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NSB5-18GM50-2E2-PUR-S2D2

min. pogonski napon: 18 V

Pogonski napon maks.: 30 V

Pogonski napon: 18 - 30 V

Vrsta kontakta: 2 zatvarač

Preklopna razdalja (maks.): 5 mm

Izlazi: PNP

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: poniklovani

Montaža: u istoj ravnini

Veličina: M18

Priključak: kabel

Duljina kabela: 2 m

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68
IP69

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 30 Hz

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2627951 Pepperl+Fuchs senzor induktivan NSB5-18GM50-2E2-PUR-S2D2 304276-000020 M18 u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2627951 Pepperl+Fuchs senzor induktivan NSB5-18GM50-2E2-PUR-S2D2 304276-000020 M18 u istoj ravnini PNP

Opis

Preklopni razmak: 5 mm, ugradnja: u ravnini, funkcija preklapanja: 2 x sklopni kontakt (NO), tip izlaza: PNP, radni napon: 18 ... 30 V, radna struja: 1 ... 30mA po izlazu

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: 2 x normalno otvoren (NO)
Vrsta izlaza: PNP
Udaljenost senzora: 5 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 4,05 mm
Pokretni element: referentni element prema EN IEC 60947-5-2 (FE360 - ST37K) | 18 mm x 18 mm x 1 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,4
redukcijski faktor r V2A (1,4301) : 0,85
redukcijski faktor r gđa : 0,55
Vrsta izlaza: 4-žilni
karakteristike
Radni napon: 18 ... 30 V
Nazivni radni napon: 24 V
Frekvencija prebacivanja: 0 ... 30 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Otpornost na preopterećenje: da
Pad napona: ≤ 3V | kod I L (zbroj svih izlaza) maksimalno 50 mA
Nazivni izolacijski napon: 30 V
Radna struja: 1 ... 30mA po izlazu
Preostala struja: 0 ... 0,5 mA
Struja praznog hoda: ≤15mA
Odgoda spremnosti: ≤ 300 ms
Prikaz statusa preklapanja: LED, žuta
Indikacija greške: LED, crvena
Funkcionalne sigurnosne karakteristike
Razina sigurnosnog integriteta (SIL): SIL 2
Razina izvedbe (PL): PL d
Kategorija: Kat.2
MTTF tj :> 7500 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): min. 60%
Osigurana udaljenost isključivanja PDDB: 7,5 mm
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN IEC 60947-5-2:2007 | ENIEC 60947-5-3:2013 | EN ISO 13849-1:2015 | ENIEC 61508:2010 | EN62061:2005+AC:2010+A1:2013+A2:2015 | Kompatibilan s EN ISO 61131-2:2007 Tip 1, 2, 3
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
Radna visina: ≤ 2000 m iznad razine mora
mehanički podaci
Vrsta priključka: PUR kabel, 2 m
Presjek žice: 0,34 mm 2
Materijal kućišta: mesing, poniklan
Lice: PBT
Stupanj zaštite: IP68 / IP69
Masa: 92g
Opće informacije
Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima
